BAOMA — электроэрозионные станки Wire EDM и Sinker EDM | ИНКОР
Проволочно-вырезные электроэрозионные станки
Электроэрозионные прошивные станки
Проволочно-вырезные, копировально-прошивочные и электроэрозионные сверлильные станки
Suzhou Baoma Numerical Control Equipment Co., Ltd. — китайский производитель электроэрозионного и металлообрабатывающего оборудования, расположенный в городе Сучжоу.
Ключевое направление BAOMA — EDM-оборудование: проволочно-вырезные станки Wire EDM, электроэрозионные сверлильные станки Drill EDM и копировально-прошивочные установки Die Sinker EDM.
Компания ИНКОР поставляет оборудование BAOMA, выполняет технический подбор, пусконаладочные работы, обучение и сервисное сопровождение станков.
О производителе Suzhou BAOMA

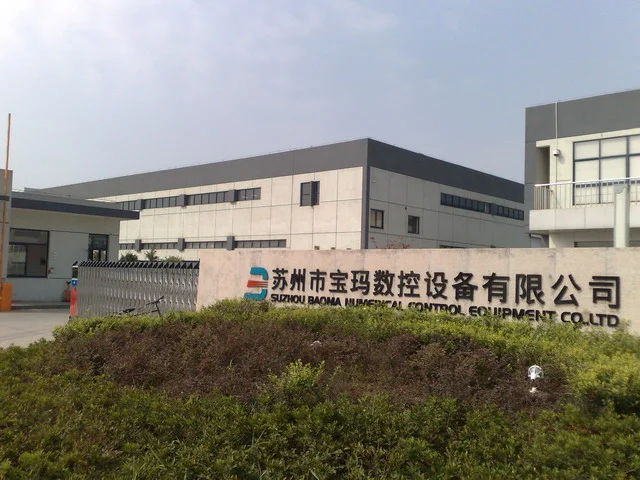

Suzhou Baoma Numerical Control Equipment Co., Ltd. находится в промышленной зоне Сучжоу, провинция Цзянсу, и специализируется на разработке и производстве станков с ЧПУ и электроэрозионного оборудования.
Актуальный каталог производителя включает:
- проволочно-вырезные электроэрозионные станки Wire Cut EDM;
- электроэрозионные сверлильные станки Drill EDM;
- копировально-прошивочные станки Die Sinker EDM;
- фрезерно-гравировальные станки с ЧПУ;
- вертикальные обрабатывающие центры;
- запасные части и расходные материалы для EDM.
Для российского рынка наибольший интерес представляет электроэрозионная линейка BAOMA, поскольку производитель предлагает широкий диапазон типоразмеров и несколько вариантов систем управления проволочно-вырезными станками.
Что такое электроэрозионная обработка
Электроэрозионная обработка — это способ удаления материала электрическими разрядами между электродом и электропроводной заготовкой в рабочей жидкости.
Основное преимущество EDM заключается в том, что твердость материала существенно меньше влияет на возможность обработки, чем при традиционном резании.
Поэтому электроэрозионные станки применяются для обработки закаленных сталей, твердых сплавов, штампов, пресс-форм, инструментальной оснастки и деталей сложной геометрии.
Важно: электроэрозионная обработка применима только к электропроводным материалам.
Электроэрозионное оборудование BAOMA
Проволочно-вырезные станки Wire EDM
Используют движущуюся металлическую проволоку в качестве электрода и позволяют выполнять контурную резку электропроводных материалов.
Применяются для изготовления штампов, пуансонов, матриц, инструментальной оснастки, зубчатых элементов и прецизионных деталей.
Проволочно-вырезные станки →Копировально-прошивочные EDM
В Die Sinker EDM формообразующим электродом служит электрод-инструмент заданной геометрии, обычно изготовленный из меди или графита.
Метод используется для формирования полостей, пресс-форм, штампов, сложных углублений и отверстий.
Копировально-прошивочные станки →Электроэрозионные сверлильные станки
Drill EDM предназначены для получения малых и глубоких отверстий в электропроводных материалах, включая закаленную сталь и твердые сплавы.
Производитель указывает для соответствующих серий работу с трубчатыми электродами малого диаметра.
Проволочно-вырезные станки BAOMA
Проволочно-вырезное оборудование — наиболее развитое направление BAOMA.
В актуальной линейке представлены станки с рабочими перемещениями от компактных моделей примерно 320 × 400 мм до крупногабаритных специализированных машин с рабочей зоной, измеряемой метрами.
Производитель предлагает несколько архитектур системы управления:
Stepper / экономичные версии
Базовые исполнения используют шаговые или аналогичные по классу приводные системы.
Они ориентированы на предприятия, которым требуется доступная электроэрозионная обработка без избыточной автоматизации.
AC Servo Closed-Loop
Более современные серии BAOMA оснащаются сервоприводами переменного тока и замкнутым контуром управления.
Производитель предлагает как экономичные исполнения с контроллером BMW-3000, так и C-образные высокопроизводительные машины с BMW-5000 и автоматизированной системой натяжения проволоки.
Многоразовая молибденовая проволока — особенность части станков BAOMA
Значительная часть проволочно-вырезных станков BAOMA относится к классу reusable wire EDM — станков с возвратно-поступательным движением многократно используемой проволоки.
В качестве электрода применяется молибденовая проволока. Производитель предлагает расходные материалы диаметром примерно 0,18–0,25 мм, при этом типовой размер зависит от станка и технологической задачи.
Такая технология отличается от классических slow-wire EDM с одноразовой латунной проволокой. Поэтому при сравнении оборудования необходимо учитывать не только паспортную точность, но и тип проволоки, требуемую шероховатость, количество проходов и эксплуатационную стоимость процесса.
Многопроходная электроэрозионная обработка
Для улучшения геометрии и качества поверхности проволочно-вырезной станок может выполнять несколько последовательных проходов.
Первый проход обеспечивает основной съем материала, после чего дополнительные проходы используются для корректировки профиля и улучшения поверхности.
Для отдельных серий BAOMA производитель заявляет шероховатость после многопроходной обработки порядка Ra ≤ 1,2–1,5 мкм, однако конкретный результат зависит от модели, режимов, состояния проволоки, рабочей жидкости, материала и высоты заготовки.
Нужно подобрать электроэрозионный станок BAOMA?
Передайте специалистам ИНКОР чертеж детали, материал, размеры заготовки, требуемую точность и шероховатость. Мы поможем определить тип EDM, рабочую зону и подходящую конфигурацию станка.
Подобрать станок BAOMAWire EDM или Die Sinker EDM — какой станок нужен?
| Критерий | Wire EDM | Die Sinker EDM |
|---|---|---|
| Электрод | Проволока | Формообразующий электрод |
| Основная операция | Контурная вырезка | Формирование полостей и углублений |
| Типовые детали | Пуансоны, матрицы, контуры, профильные детали | Пресс-формы, штампы, полости сложной формы |
| Сквозной контур | Типичная задача | Не является основным назначением |
| Глухая полость | Не основное применение | Типичная задача |
Для чего нужен электроэрозионный сверлильный станок
Электроэрозионное сверление применяется, когда требуется получить отверстие малого диаметра в материале, который сложно или нецелесообразно обрабатывать обычным сверлом.
BAOMA указывает возможность обработки:
- нержавеющих сталей;
- закаленных сталей;
- твердых сплавов;
- меди;
- алюминия;
- других электропроводных материалов.
Для ряда EDM Drill BAOMA используются трубчатые электроды диаметром примерно 0,3–3,0 мм. Конкретный диапазон необходимо проверять по модели станка.
Где применяется оборудование BAOMA
Инструментальное производство
Изготовление матриц, пуансонов, штампов и технологической оснастки.
Производство пресс-форм
Обработка контуров и полостей в закаленных инструментальных сталях.
Машиностроение
Изготовление высокоточных элементов, пазов, профилей и отверстий.
Автомобильная промышленность
Производство инструментальной оснастки, штампов и специальных деталей.
Авиационная промышленность
Электроэрозионная обработка сложных электропроводных материалов и деталей.
Ремонтное производство
Восстановление и изготовление сложной технологической оснастки.
Как подобрать электроэрозионный станок BAOMA
Для корректного подбора недостаточно знать только максимальные перемещения станка.
Необходимо учитывать:
- тип операции — Wire EDM, Sinker EDM или Drill EDM;
- материал заготовки;
- габариты и массу детали;
- максимальную высоту реза;
- требуемую геометрическую точность;
- требуемую шероховатость поверхности;
- необходимость конусной резки;
- угол конуса;
- серийность производства;
- тип проволоки и режим многопроходной обработки;
- требования к автоматизации.
Чем точнее сформулирована технологическая задача, тем корректнее можно определить подходящую серию BAOMA.
Поставка и внедрение BAOMA через ИНКОР
Электроэрозионный станок необходимо рассматривать вместе с технологией обработки, расходными материалами, системой управления и требованиями к точности.
Компания ИНКОР выполняет:
- анализ технического задания;
- подбор типа электроэрозионного станка;
- согласование технической конфигурации;
- поставку оборудования;
- пусконаладочные работы;
- обучение персонала;
- техническую поддержку;
- сервисное обслуживание;
- поставку запасных частей и расходных материалов.
Как заказать станок BAOMA
Задача
Передайте чертеж, материал и требования к детали.
Технология
Определяется тип EDM и необходимые параметры станка.
Подбор
Формируется техническая конфигурация и коммерческое предложение.
Запуск
Организуется поставка, ПНР и предусмотренное обучение.
Частые вопросы об электроэрозионных станках BAOMA
Что производит BAOMA?
Suzhou Baoma Numerical Control Equipment Co., Ltd. производит проволочно-вырезные Wire EDM, электроэрозионные сверлильные Drill EDM, копировально-прошивочные Die Sinker EDM, а также фрезерно-гравировальные станки, обрабатывающие центры и запасные части.
Что такое проволочно-вырезной станок BAOMA?
Wire EDM использует металлическую проволоку как электрод и выполняет контурную электроэрозионную обработку электропроводной заготовки без традиционного режущего контакта.
Какие материалы можно обрабатывать на EDM?
Электроэрозионным способом можно обрабатывать электропроводные материалы, включая конструкционные и закаленные стали, твердые сплавы, медь, алюминий и другие проводящие материалы.
Чем Wire EDM отличается от Die Sinker EDM?
Wire EDM выполняет контурную резку проволочным электродом. Die Sinker EDM использует формообразующий электрод и применяется для создания полостей, углублений, пресс-форм и штампов.
Для чего нужен Drill EDM?
Электроэрозионный сверлильный станок используется для получения малых и глубоких отверстий в электропроводных материалах, включая закаленные стали и твердые сплавы.
Что такое многоразовая молибденовая проволока?
На части станков BAOMA применяется молибденовая проволока с возвратно-поступательным движением, которая используется многократно. Такая схема отличается от slow-wire EDM с одноразовой латунной проволокой.
Есть ли у BAOMA сервоприводные Wire EDM?
Да. В актуальной линейке производителя есть проволочно-вырезные станки с AC-сервоприводами и замкнутым контуром управления, а также более доступные серии с другими типами приводов.
Как подобрать электроэрозионный станок BAOMA?
Для подбора необходимо знать тип операции, материал, размеры и массу заготовки, высоту обработки, требования к точности, шероховатости, углу конуса и серийности.
Выполняет ли ИНКОР пусконаладку BAOMA?
Проект поставки может включать пусконаладочные работы, обучение персонала, техническую поддержку и дальнейшее сервисное обслуживание в соответствии с условиями договора.
Подберем BAOMA под вашу технологическую задачу
Отправьте специалистам ИНКОР чертеж детали, материал, размеры заготовки и требования к точности и шероховатости. Мы определим подходящий тип электроэрозионной обработки и конфигурацию станка BAOMA.
Получить подбор BAOMAПросто расскажите нам о ней!
