Диагностика станков с ЧПУ

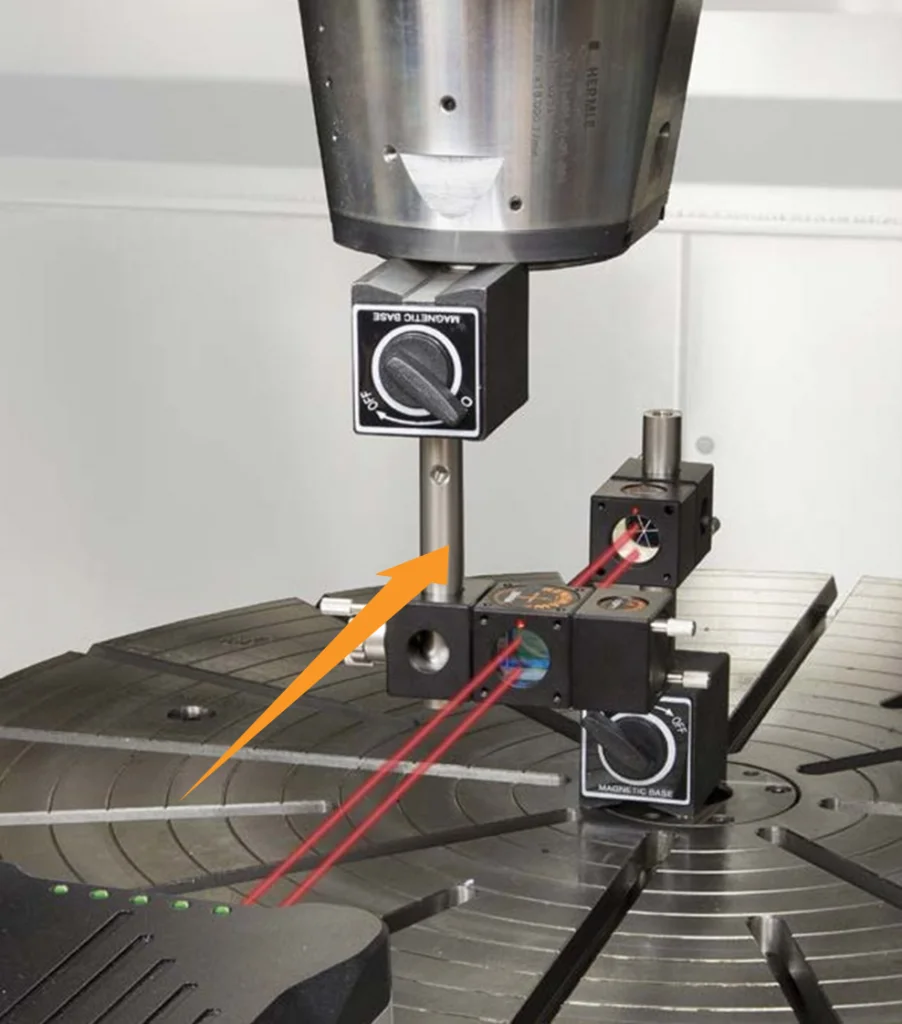

При монтаже по линейной схеме измеряется точность координатного перемещения вдоль оси. Система сравнивает движение, заданное в системе ЧПУ станка, с тем, что измеряется с помощью лазера.

• Точность позиционирования при линейном перемещении
• Построение графиков повторяемости координаты
• Формирование компенсационных таблиц для ЧПУ

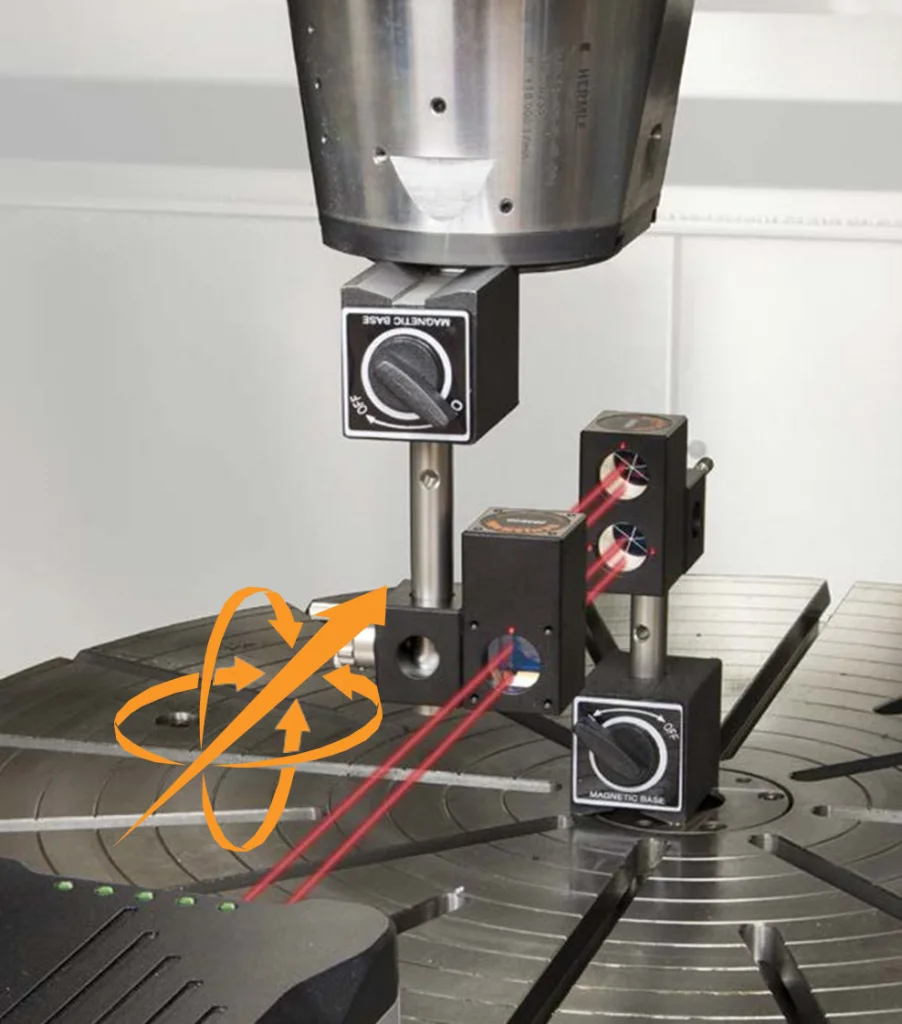

При монтаже по угловой схеме измеряются погрешности рыскания и тангажа. Даже небольшое угловое отклонение шпинделя может оказать значительное влияние на положение инструмента.

• Контроль параллельности осей
• Диагностика перекосов направляющих
• Оценка влияния на точность контурной обработки

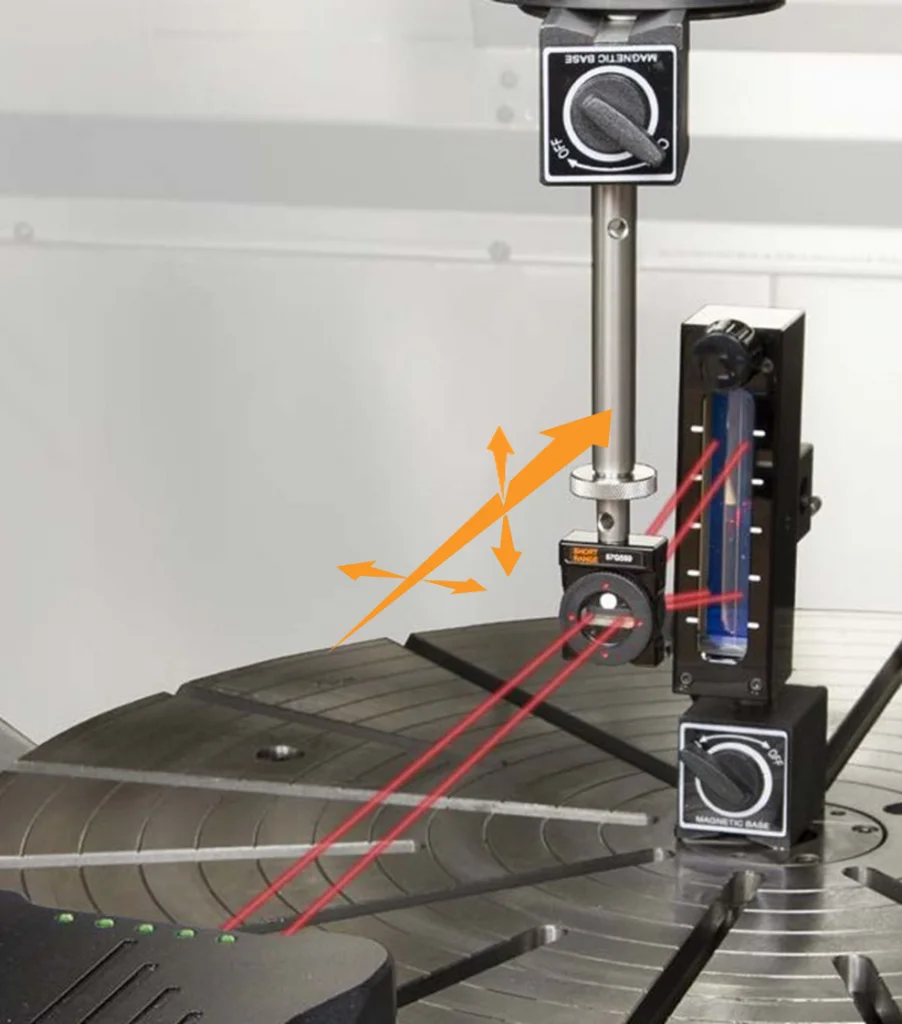

Набор для контроля прямолинейности измеряет погрешности в плоскостях, перпендикулярных оси перемещения. Осуществляется регистрация отклонений в горизонтальной и вертикальной плоскостях.

• Выявление износа направляющих
• Диагностика последствий вибраций и аварий
• Контроль геометрии после проседания фундамента

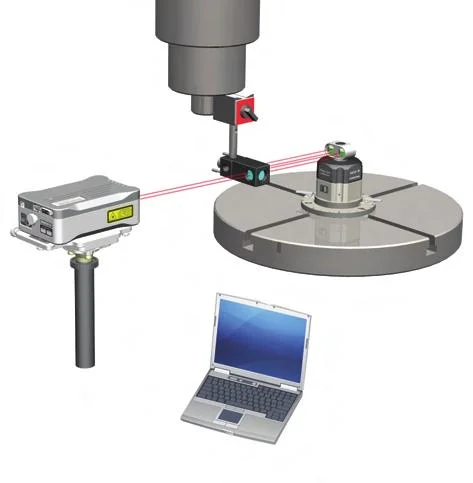

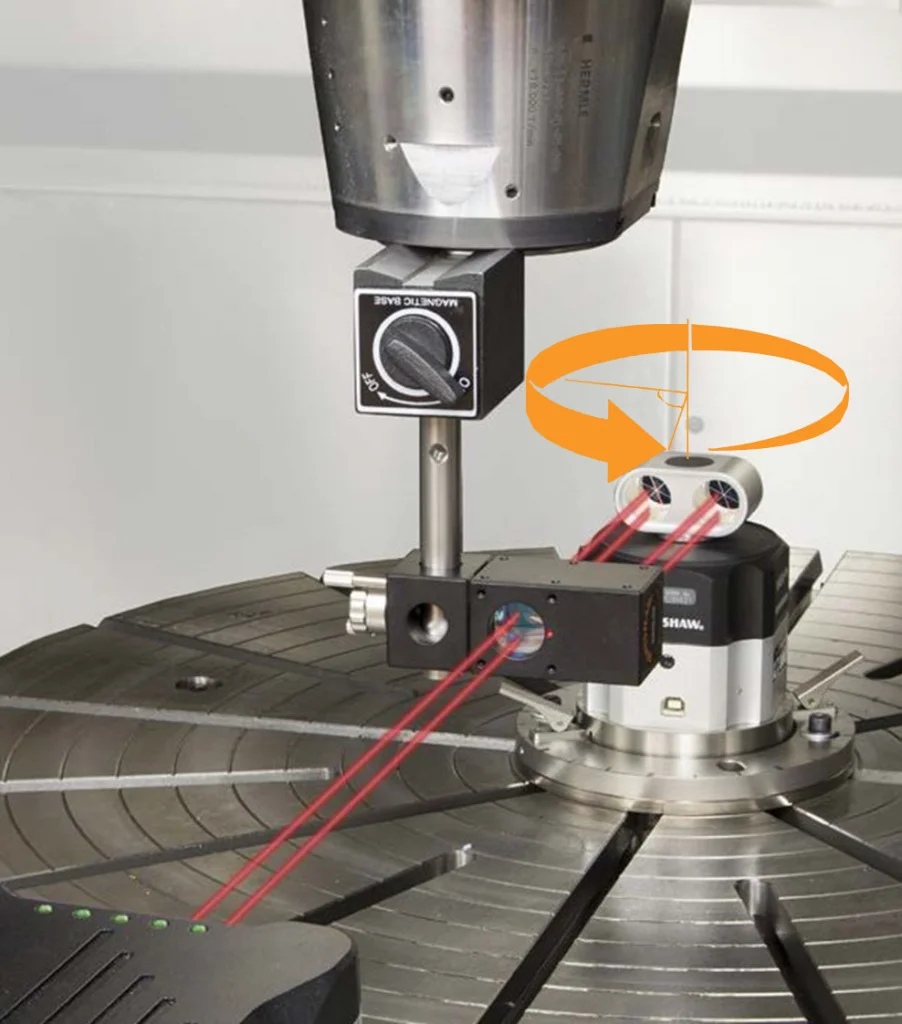

Калибратор поворотных осей XR20-W и лазер XL-80 измеряют точность позиционирования поворотной оси путём сравнения координат, заданных устройством управления станком.

• Проверка и настройка точности позиционирования осей A, B, C
• Диагностика люфтов редукторов
• Компенсация ошибок в 5-осевой обработке
