Продольно-фрезерные станки с ЧПУ в Омске
Оборудование с подвижной колонной для обработки длинномерных заготовок: профили, балки, трубы, длинные детали. Перемещение по оси X до 8500 мм, высокоскоростные шпиндели до 24000 об/мин. Гарантия, сервис, пусконаладка.
Продольно-фрезерные станки в компании «ИНКОР»
Продольно-фрезерные станки с ЧПУ — это специализированное оборудование с подвижной колонной, предназначенное для обработки длинномерных заготовок из алюминия, стали и других конструкционных материалов. Главная конструктивная особенность данного типа станков — значительный рабочий ход по продольной оси X (до 8500 мм) при сравнительно компактных размерах рабочей зоны по осям Y и Z.
В каталоге компании «ИНКОР» представлены продольно-фрезерные обрабатывающие центры ведущих производителей с перемещением по оси X от 2500 до 8500 мм. Мощность шпинделя варьируется в диапазоне от 5,5 до 23 кВт; предусмотрены исполнения с высокоскоростными шпинделями, обеспечивающими частоту вращения до 24 000 об/мин.
Задача оператора сводится к установке заготовки, запуску управляющей программы и контролю за ходом обработки. Станки данного типа обеспечивают высокую производительность при обработке деталей из различных профилей, балок, труб и иных длинномерных деталей, исключая необходимость многократной переустановки и перебазирования заготовки.
Особенности продольно-фрезерных станков
Подвижная колонна
Шпиндельная бабка перемещается по направляющим колонны вдоль оси X. Это обеспечивает обработку заготовок любой длины в пределах хода станка.
- Ход по оси X до 8500 мм
- Компактная компоновка по Y/Z
- Высокая точность позиционирования
Высокоскоростные шпиндели
Частота вращения до 24000 об/мин обеспечивает высокую производительность при обработке алюминия и других цветных металлов.
- Скорость до 24000 об/мин
- Конусы BT30, BT40, HSK-A63
- Оптимально для алюминия и профилей
Гибкая конфигурация
Возможность установки поворотной оси B (±90°), двойного шпинделя, различных систем крепления заготовок под ваши задачи.
- 4-осевая обработка (опция)

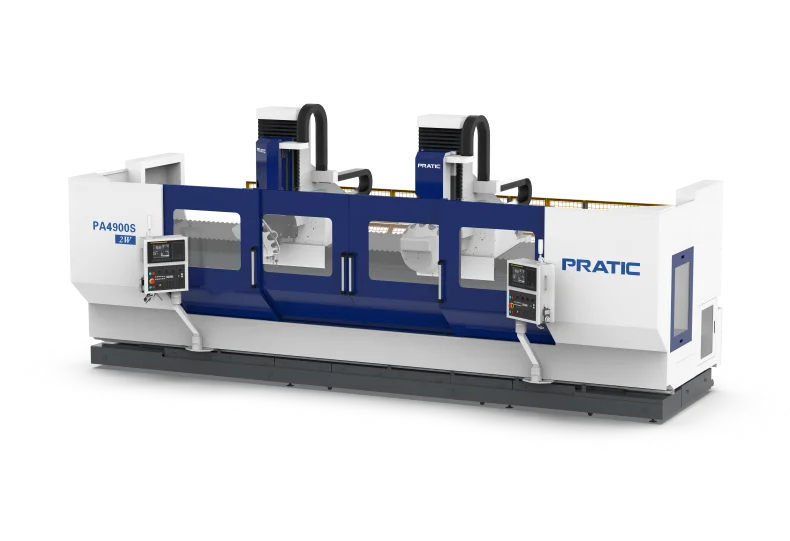

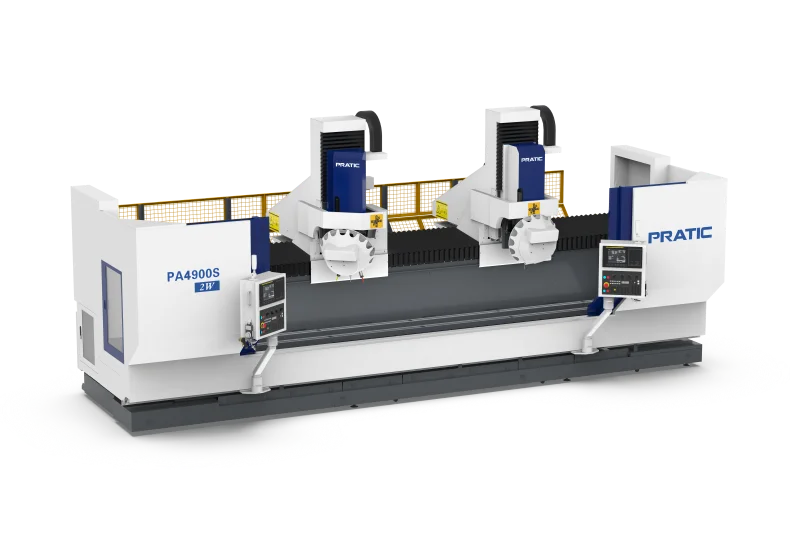

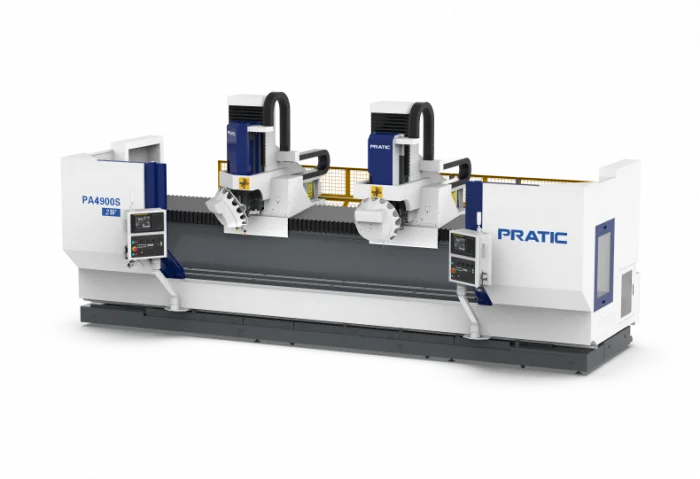

- Двойной шпиндель для параллельной обработки
- Различные системы зажима профилей
Преимущества продольно-фрезерных центров
Обработка длинномерных деталей
Перемещение по оси X до 8500 мм позволяет обрабатывать профили, балки, трубы и другие заготовки большой длины без переустановки.
Высокая производительность
Высокоскоростные шпиндели (до 24000 об/мин) и автоматическая смена инструмента обеспечивают быструю обработку алюминиевых профилей и других материалов.
Минимальная площадь
Конструкция с подвижной колонной занимает меньше места по сравнению с портальными станками аналогичной длины обработки.
Автоматизация
Возможность интеграции с системами автоматической загрузки профилей, минимальное участие оператора в цикле обработки.
Ключевые параметры при выборе продольного станка
Ориентируйтесь на следующие характеристики при подборе оборудования:
- Перемещение по оси X — определяет максимальную длину обрабатываемой заготовки (от 2500 до 8500 мм)

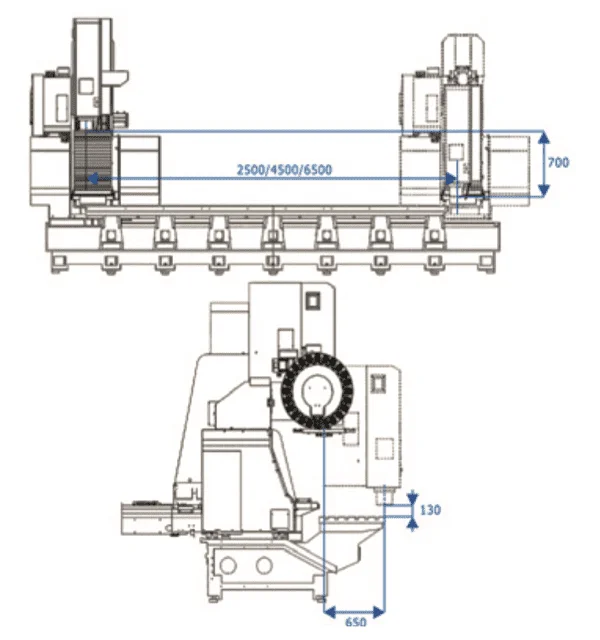

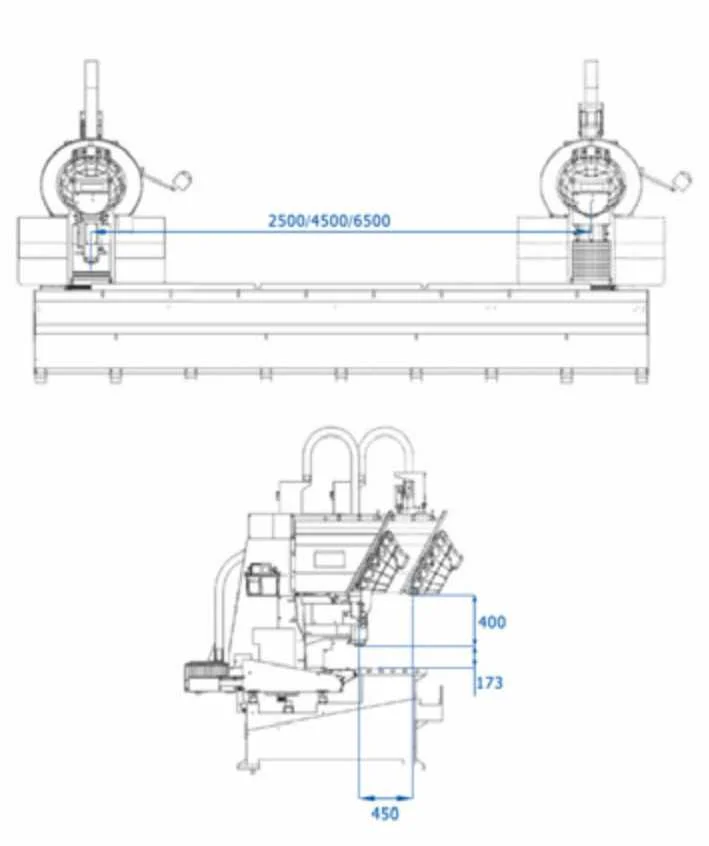

- Перемещения по осям Y/Z — рабочий диапазон по высоте и ширине (400-1200 мм по Y, 400-700 мм по Z)
- Конус шпинделя — BT30 для лёгкой высокоскоростной обработки, BT40/HSK-A63 для средних нагрузок
- Мощность шпинделя — от 5,5 кВт для алюминия до 23 кВт для стали и тяжёлых режимов
- Частота вращения — от 10000 до 24000 об/мин в зависимости от обрабатываемого материала
- Инструментальный магазин — от 8 (револьверный) до 24 позиций (дисковый) для автоматической смены
- Дополнительные оси — поворотная ось B (±90°) для многоугольной обработки профилей
- Система зажима — вакуумные столы, механические тиски, специализированные приспособления для профилей
Области применения продольно-фрезерных станков
Фрезерование пазов, отверстий, выборка под фурнитуру в алюминиевых и ПВХ-профилях
Обработка алюминиевых балок, фасадных профилей, элементов витражей и светопрозрачных конструкций
Обработка профилей для кузовов автобусов, вагонов, элементов интерьеров и крепежных систем
Фрезерование алюминиевых профилей для мебели, торговых стоек, выставочного оборудования
Обработка шин, корпусов распределительных устройств, профилей для кабельных систем
Изготовление профилей для каркасов солнечных панелей, крепежных систем и монтажных конструкций
Конструкция и принцип работы

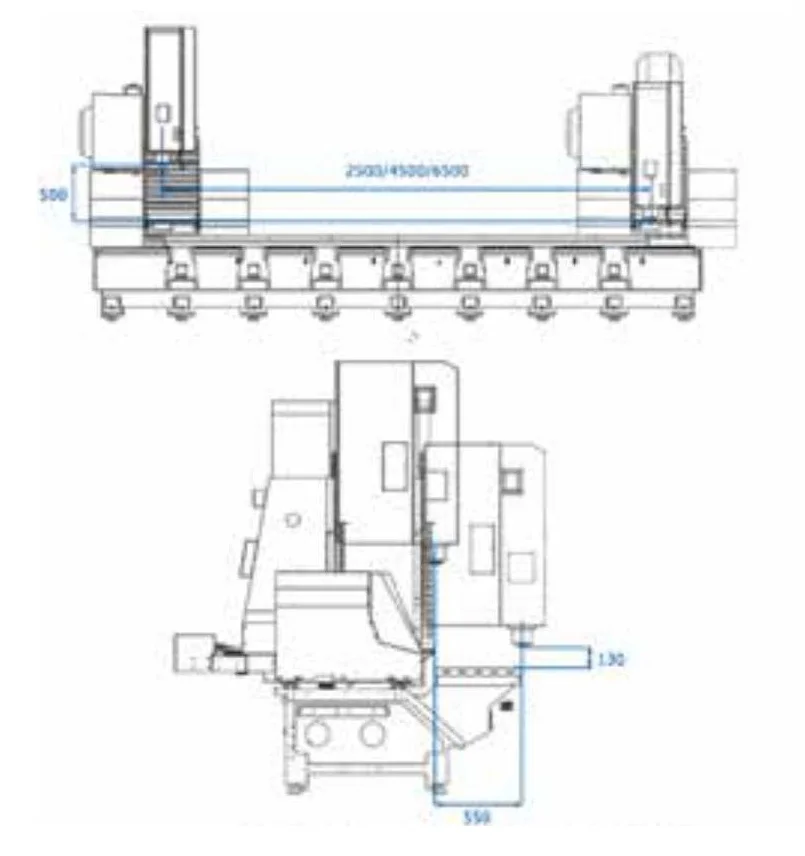

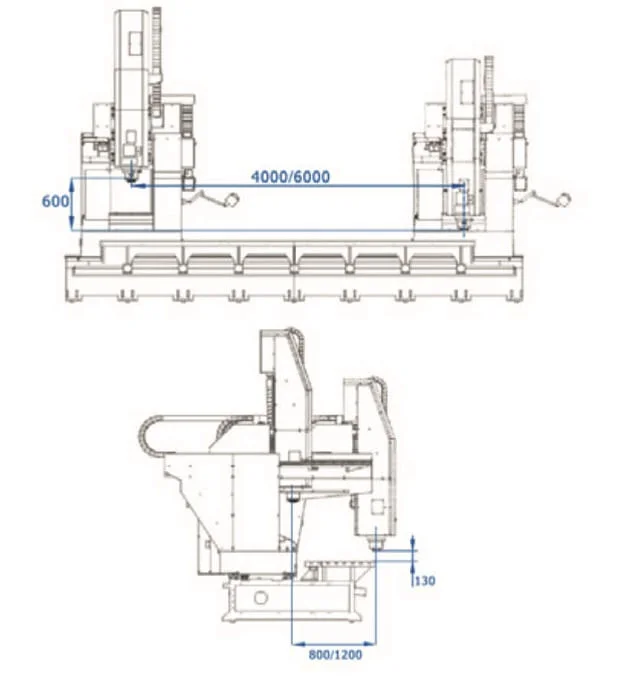

Продольно-фрезерные станки с подвижной колонной отличаются от классических фрезерных центров конфигурацией осей. Заготовка фиксируется на неподвижном столе, а шпиндельная бабка перемещается вдоль оси X по направляющим колонны. Это позволяет обрабатывать заготовки любой длины в пределах хода станка.
Система зажима профилей критична для точности обработки. Большинство моделей оснащаются вакуумными столами, механическими тисками или специализированными приспособлениями для надёжной фиксации длинномерных заготовок без деформации.
Инструментальный магазин продольных центров вмещает от 8 до 24 позиций. Револьверные магазины (8-16 позиций) компактнее, дисковые (24 позиции) обеспечивают более быструю смену инструмента. Автоматическая смена происходит за 1-3 секунды.
Системы ЧПУ и программное обеспечение
Продольно-фрезерные обрабатывающие центры оснащаются системами ЧПУ ведущих производителей: Fanuc, Siemens, Mitsubishi. Все системы поддерживают русский интерфейс, интерполяцию по 3-4 осям, компенсацию инструмента и макропрограммирование.
Для программирования обработки профилей используются специализированные CAM-модули и постпроцессоры. Наши инженеры помогают с написанием управляющих программ и оптимизацией режимов резания под алюминиевые профили, сталь и другие материалы.
Сервисные услуги ИНКОР
Подбор и поставка
Подберём оптимальную модель под длину ваших профилей и бюджет. Поставка оборудования с полным пакетом документов.
Оснастка и инструмент
Фрезы для алюминия, оправки, системы зажима профилей со склада в Омске. Единый поставщик станка и оснастки.
Пусконаладка и обучение
Монтаж, наладка, ввод в эксплуатацию. Обучение персонала программированию ЧПУ и работе с профилями.
Гарантийное обслуживание
Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России.
Постгарантийный сервис
Диагностика, аварийный ремонт, модернизация. Склад запчастей в Омске для оперативного реагирования.
Внедрение технологии
Разработка техпроцессов для профилей, написание управляющих программ, оптимизация режимов резания.
Частые вопросы о продольно-фрезерных станках
Чем продольно-фрезерный станок отличается от портального?
В продольном станке подвижна колонна со шпинделем, а стол неподвижен — это оптимально для длинномерных заготовок (профили, балки). В портальном станке подвижен портал, а стол может перемещаться — это лучше для крупногабаритных плоских деталей. Продольные станки занимают меньше места при аналогичной длине обработки.
Какой конус шпинделя выбрать для обработки алюминия?
Для высокоскоростной обработки алюминиевых профилей оптимален конус BT30 с частотой вращения до 24000 об/мин. Он обеспечивает лучшую балансировку при высоких скоростях и достаточную жёсткость для фрезерования алюминия. Для стали и тяжёлых режимов выбирайте BT40 или HSK-A63.
Нужна ли 4-я ось для обработки профилей?
Поворотная ось B (±90°) необходима для многоугольной обработки профилей — когда нужно фрезеровать несколько граней без переустановки. Для плоского фрезерования одной стороны достаточно 3 осей. 4-я ось увеличивает универсальность, но и стоимость станка.
Как закрепить длинный профиль на станке?
Для фиксации профилей используются: вакуумные столы (для плоских профилей), механические тиски с регулируемым зажимом, специализированные приспособления с быстрой переналадкой. Наши инженеры помогут подобрать систему зажима под геометрию ваших заготовок.
Можно ли обрабатывать сталь на продольном станке?
Да, но с ограничениями. Для лёгкой обработки конструкционных сталей подходят модели с мощностью шпинделя 11-13 кВт и конусом BT40. Для тяжёлой силовой обработки стали выбирайте станки с мощностью 18-23 кВт. Алюминий обрабатывается на всех моделях с высокой производительностью.
Какое место нужно для установки продольного станка?
Габариты зависят от хода по оси X: для станка с X=6500 мм требуется помещение длиной ~8-9 м с учётом зоны обслуживания. Требуется трёхфазное электропитание 380В, подвод СОЖ и сжатого воздуха. Наши инженеры помогут с планировкой помещения и подготовкой фундамента.
Подберём продольно-фрезерный станок под ваши профили
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит длину профилей, материал, требуемые операции и подготовит коммерческое предложение с расчётом оптимальной модели.
Продольно-фрезерные станки с ЧПУ в Омске от компании «ИНКОР»
Компания «ИНКОР» поставляет продольно-фрезерные обрабатывающие центры с ЧПУ в Омске для высокоточной обработки длинномерных заготовок из алюминия, стали и других материалов. Оборудование позволяет выполнять все виды фрезерных операций: фрезерование пазов, отверстий, контуров, выборку под фурнитуру, многоугольную обработку профилей.
Продольно-фрезерные станки состоят из неподвижного стола с системой зажима заготовки, подвижной колонны со шпиндельной бабкой, системы автоматической смены инструмента и системы ЧПУ (Fanuc, Siemens, Mitsubishi). Конструкция с подвижной колонной обеспечивает обработку заготовок длиной до 8500 мм при компактных габаритах станка.
Мы помогаем подобрать оптимальное решение: анализируем ваши профили (длина, сечение, материал, требуемые операции), рассчитываем необходимую модель станка с оптимальным ходом по оси X и характеристиками шпинделя, поставляем оснастку и инструмент (фрезы для алюминия, системы зажима), проводим пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Подобрать продольно-фрезерные обрабатывающие центры, дополнительную оснастку и запчасти к ним можно в нашем каталоге. Там указаны все необходимые характеристики и особенности выбранного оборудования. Информацию по ценам, доставке и пусконаладочным работам можно узнать у наших менеджеров.
