5-осевые фрезерные обрабатывающие центры с ЧПУ в Омске
Высокоточное оборудование для комплексной обработки деталей сложной геометрии за одну установку: 5-координатное фрезерование, 3+2 позиционная обработка, непрерывная 5-осевая обработка. Стол от Ø255 до 1200 мм (портальные — до 3600×8000 мм), шпиндель до 20 000 об/мин, мощность до 45 кВт. Гарантия, сервис, пусконаладка.
5-осевые обрабатывающие центры в компании «ИНКОР»
5-осевой обрабатывающий центр с ЧПУ — это высокотехнологичное оборудование, выполняющее обработку детали одновременно по пяти осям. В отличие от 3-осевых станков, он перемещается не только линейно (X, Y, Z), но и поворачивает заготовку или инструмент по осям A, B или C. Это ключевое преимущество для изготовления деталей сложной пространственной формы за одну установку.
В каталоге компании «ИНКОР» представлено более 30 моделей 5-осевых центров среднего и премиум-класса: компактные станки с наклонно-поворотным столом (Ø255–1200 мм) и портальные обрабатывающие центры для крупногабаритных заготовок (стол до 3600×8000 мм). Оборудование оснащается шпинделями BT-40, BBT-40, HSK-A63, HSK-A100, BT-50 с частотой вращения до 20 000 об/мин и мощностью до 45 кВт.
Ключевое преимущество 5-осевой обработки — возможность изготовить деталь, которую физически невозможно произвести на 3-осевом станке: импеллеры, лопасти турбин, пресс-формы со сложной геометрией, медицинские имплантаты. Сведение к нулю погрешностей переустановки и постоянный контакт инструмента с материалом обеспечивают высочайшую точность и идеальное качество поверхности.
Особенности 5-осевых обрабатывающих центров
Обработка сложной геометрии
5 координат позволяют обрабатывать детали, недоступные для 3-осевых станков: импеллеры, лопасти, пресс-формы со сложными поверхностями.
- Обработка за одну установку
- Доступ инструмента под любым углом
- Исключение переустановок
Высокоскоростные шпиндели
Частота вращения до 20 000 об/мин (HSK-A63) для чистовой обработки, до 8000 об/мин (HSK-A100, BT-50) для тяжёлого чернового фрезерования.
- Конусы BT-40, BBT-40, HSK-A63, HSK-A100
- Мощность от 5,5 до 45 кВт
- Магазин инструмента до 64 позиций
Идеальное качество поверхности
Постоянный контакт режущей кромки с материалом исключает следы перехода и дефекты. Точность позиционирования до ±0.005 мм.
- Шероховатость Ra 0.4–0.8 мкм
- Отсутствие следов от переходов
- Чистовая обработка без ручной доводки
Типы 5-осевой обработки
Позиционная обработка 3+2 / 4+1
Поворотные оси фиксируются в заданном положении, обработка ведётся 3 линейными осями. Подходит для деталей с наклонными отверстиями и гранями, где не требуется непрерывное simultaneous-движение.
- Высокая жёсткость в фиксированном положении
- Быстрая переналадка между позициями
- Оптимально для корпусных деталей

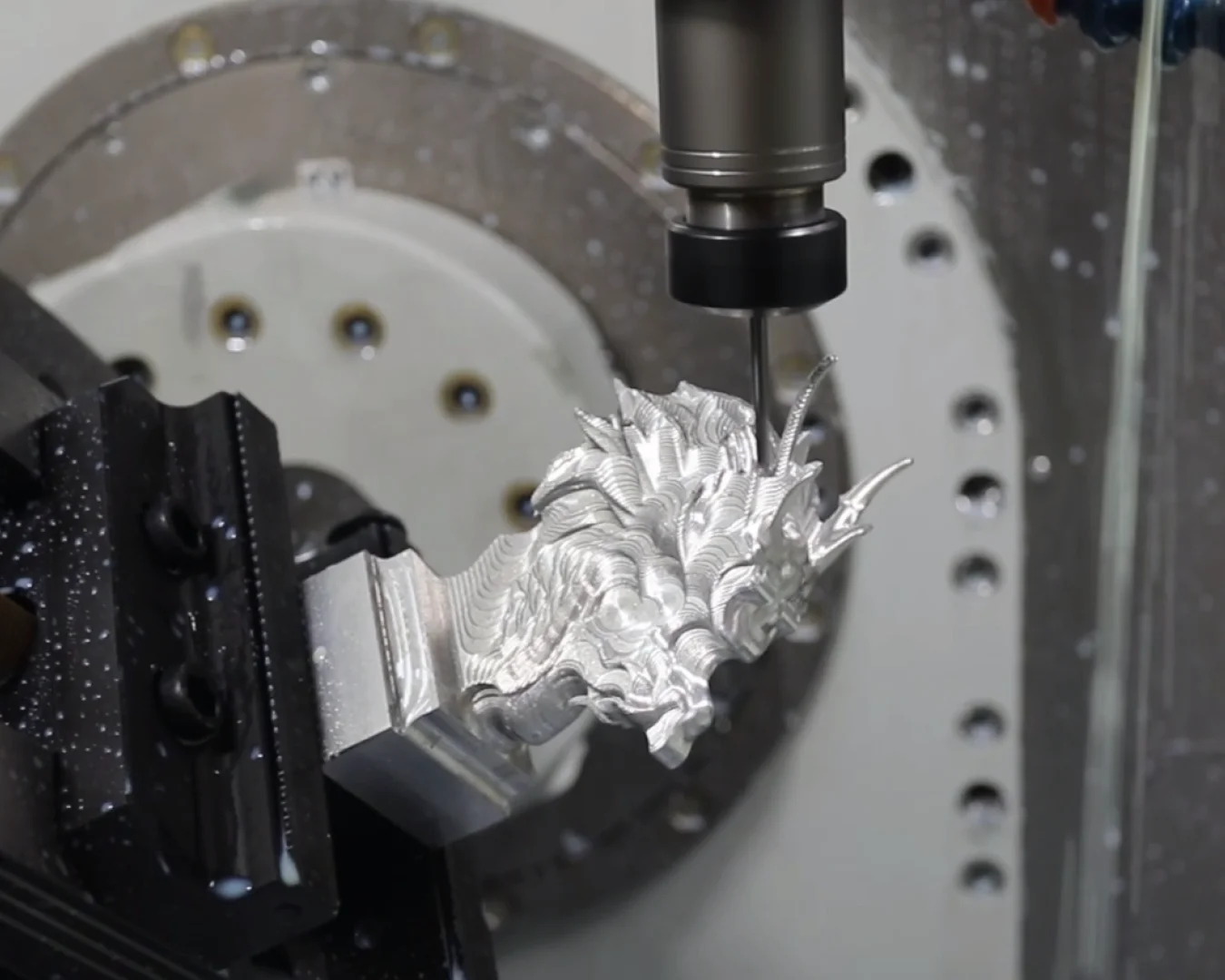

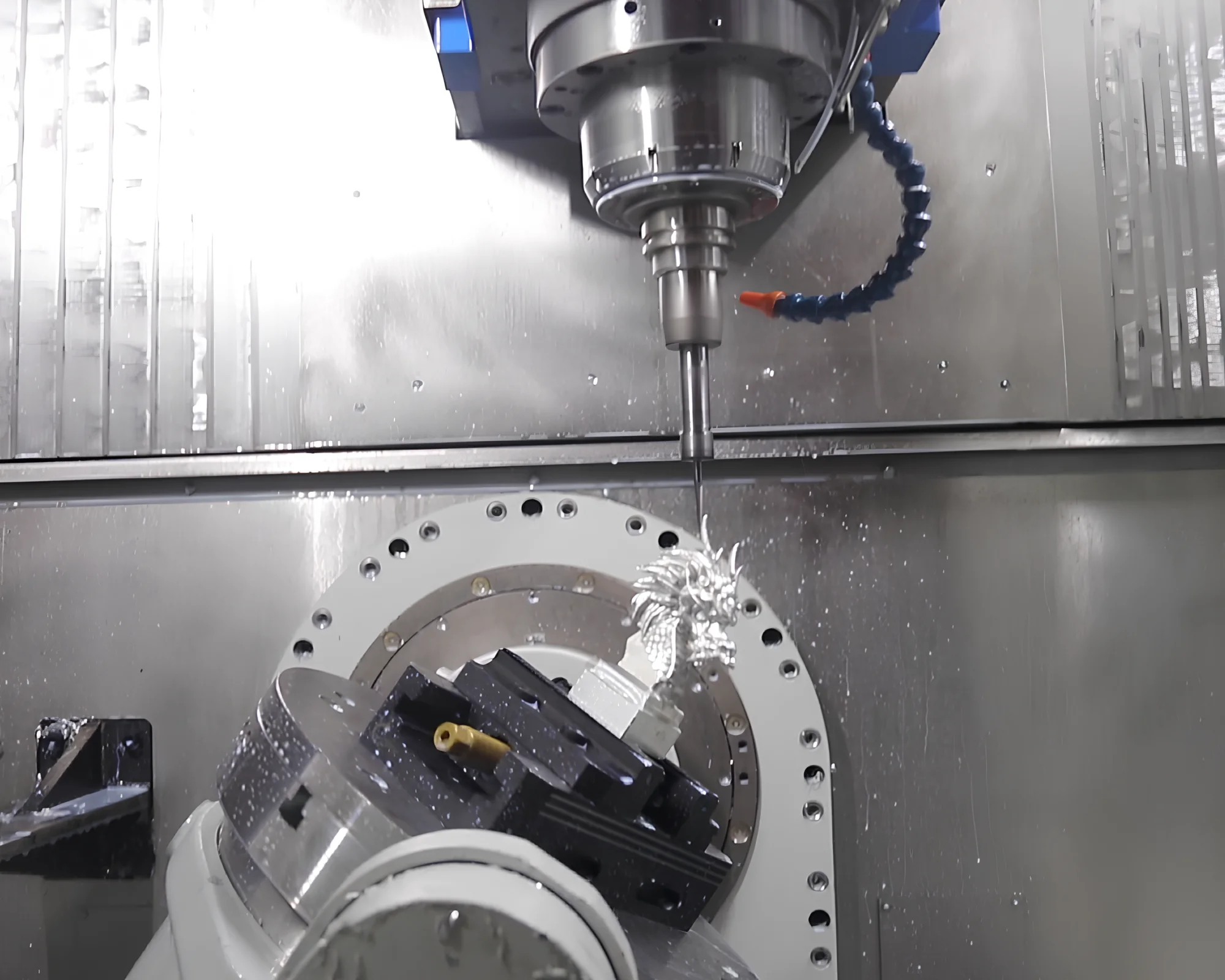

Непрерывная 5-осевая обработка

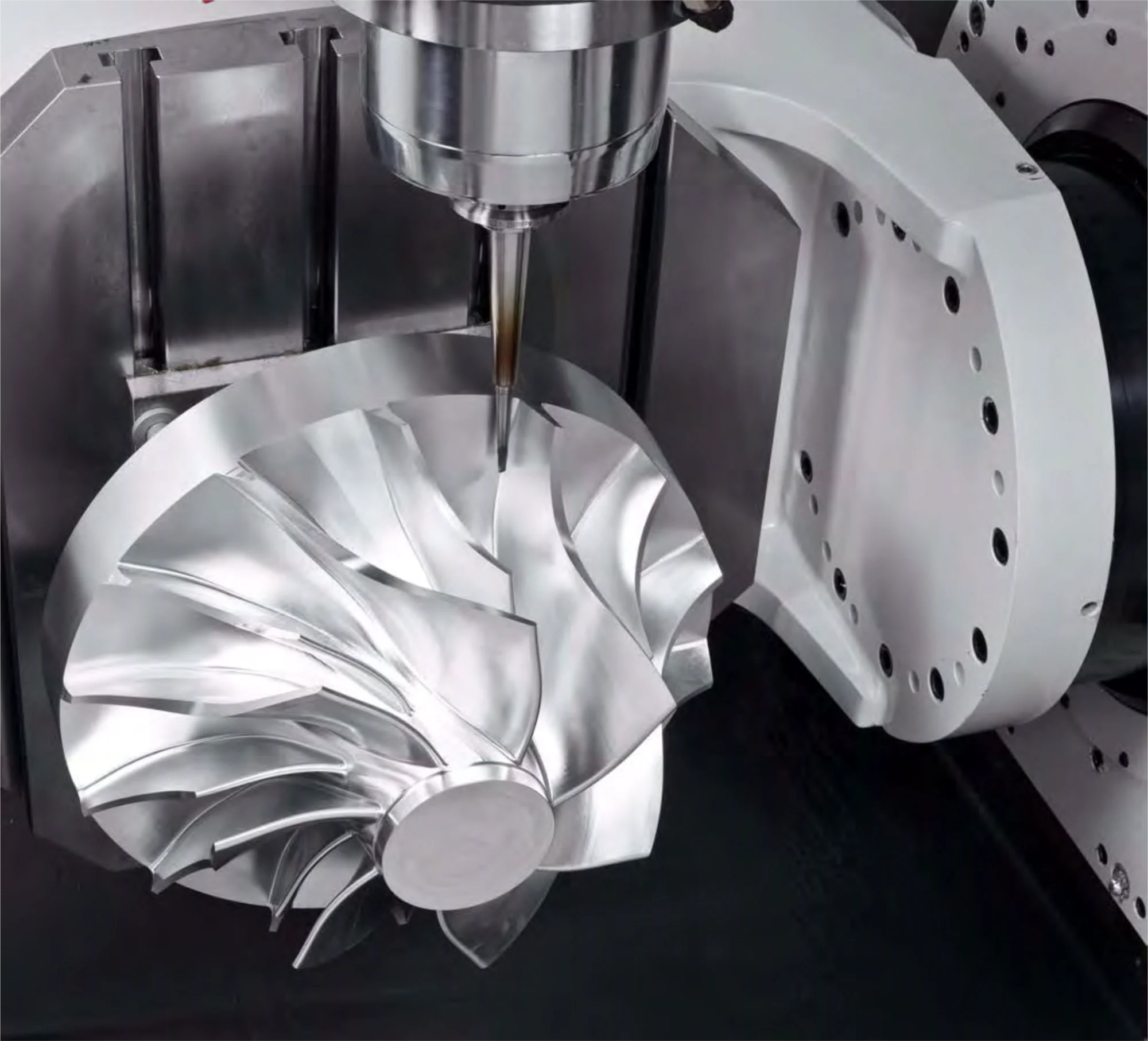

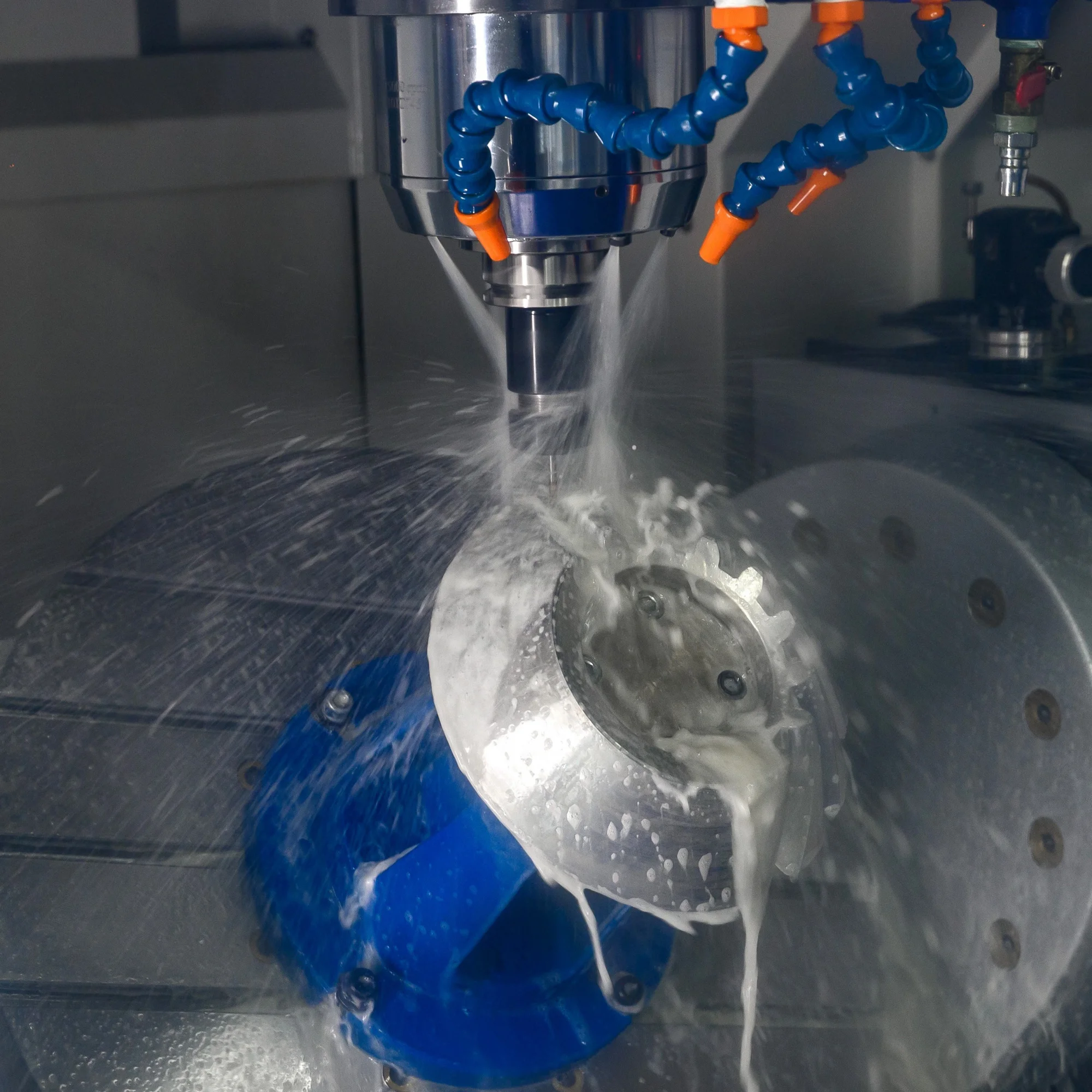

Все 5 осей движутся одновременно — инструмент постоянно находится в оптимальном положении относительно поверхности. Незаменима для лопаток турбин, импеллеров, сложных 3D-поверхностей.
- Обработка пространственных поверхностей
- Постоянный контакт инструмента
- Минимальное время цикла

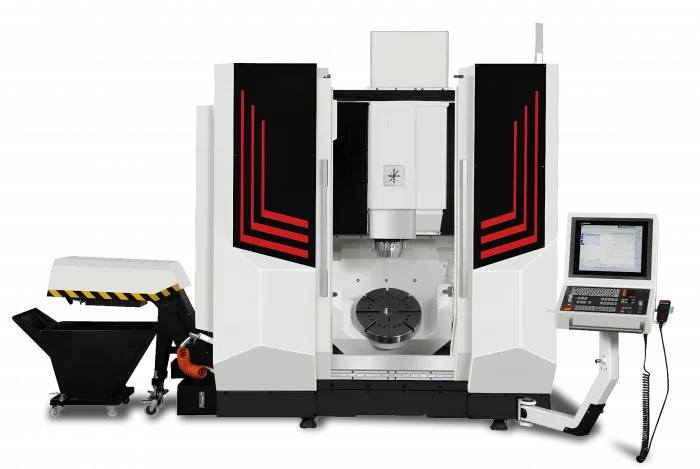

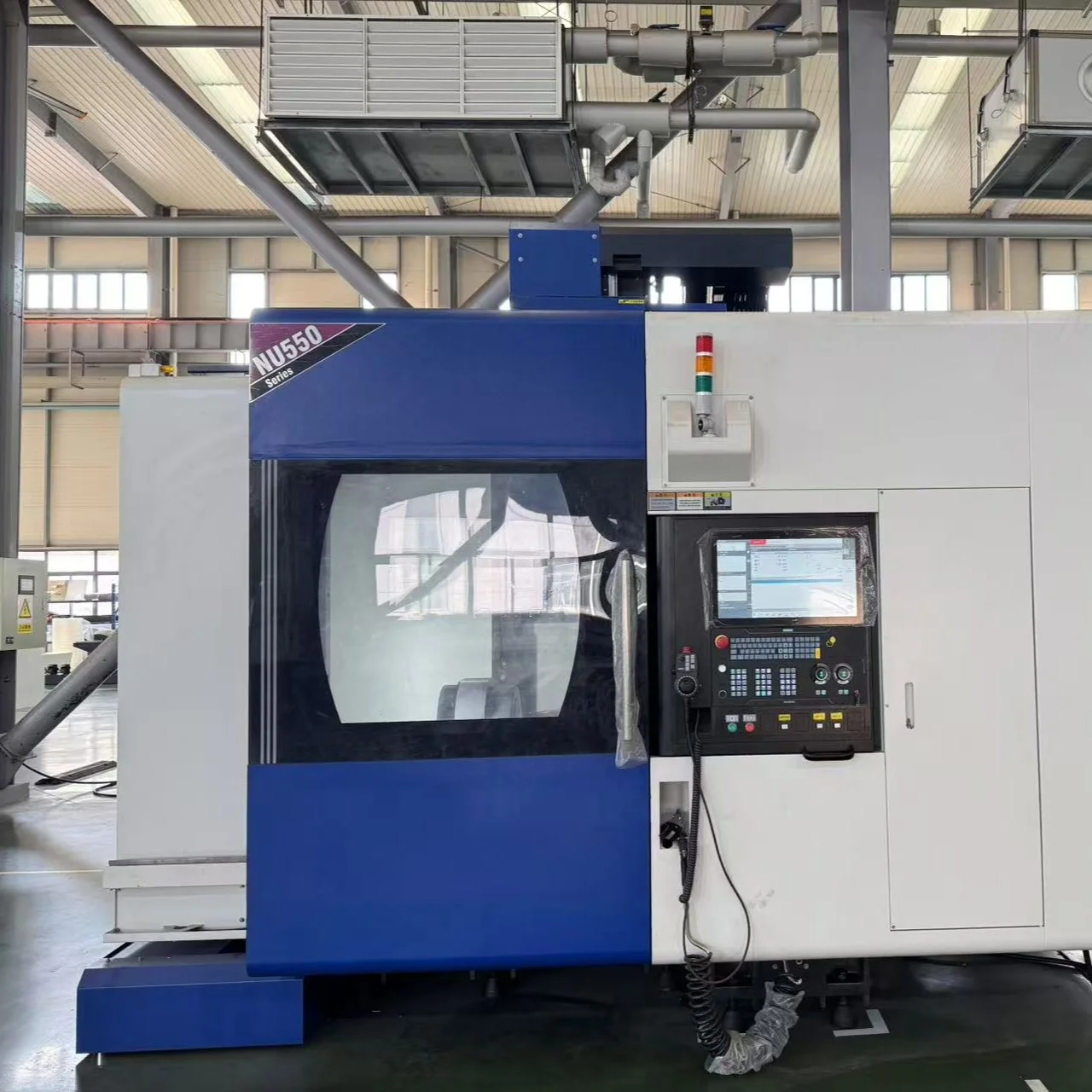

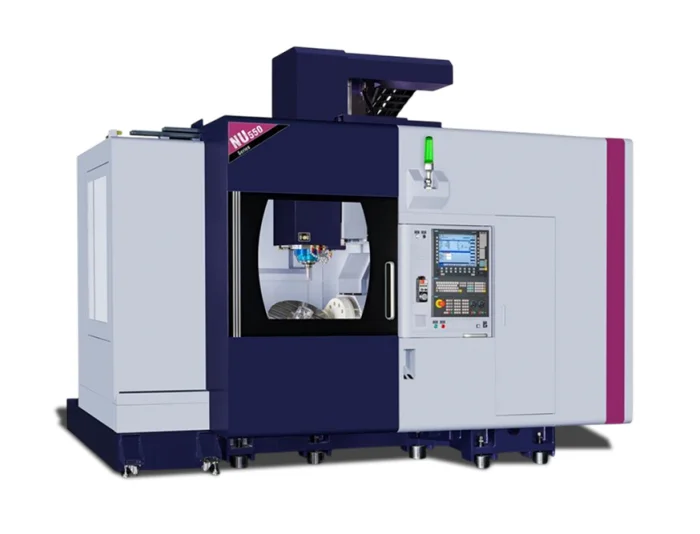

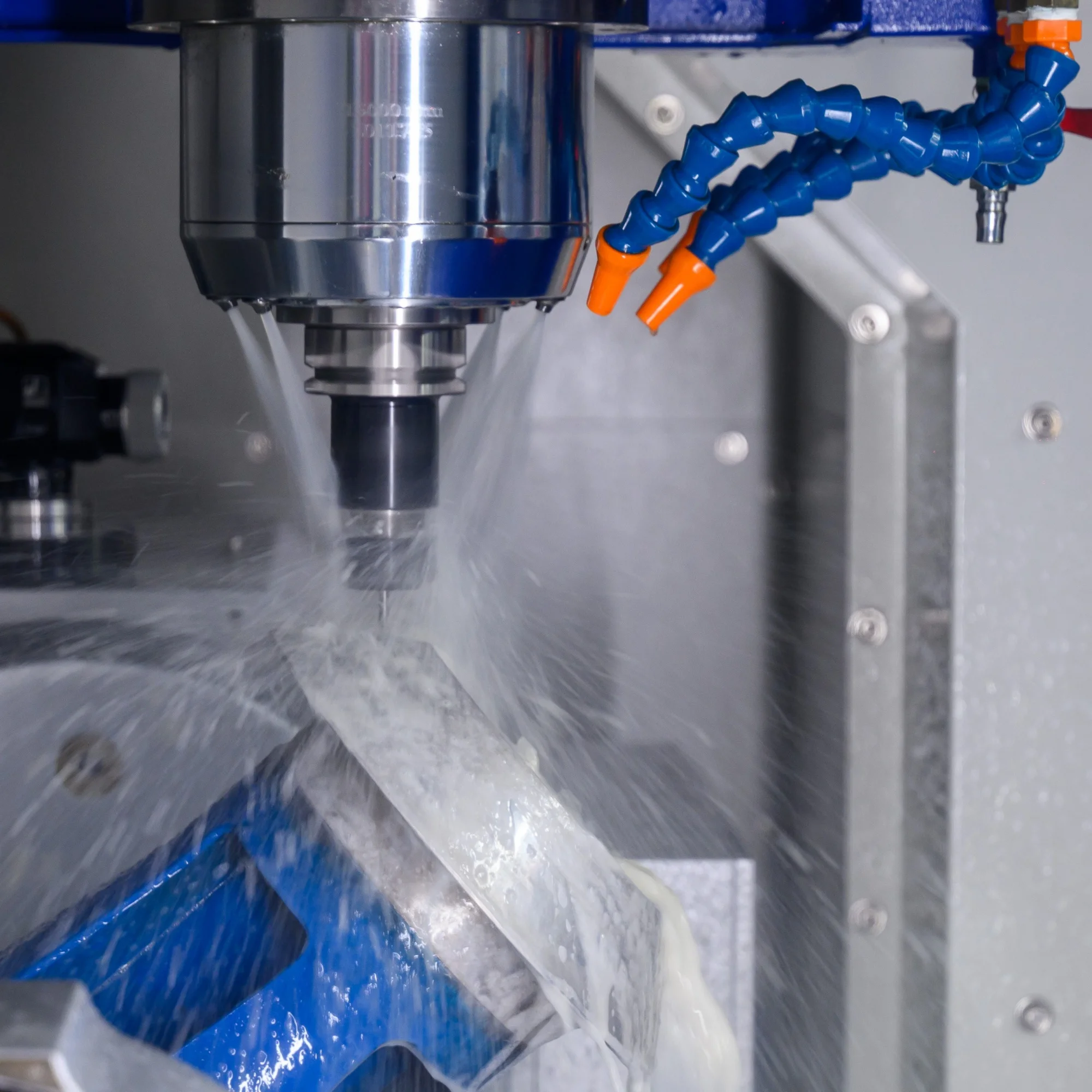

Настольные 5-осевые центры

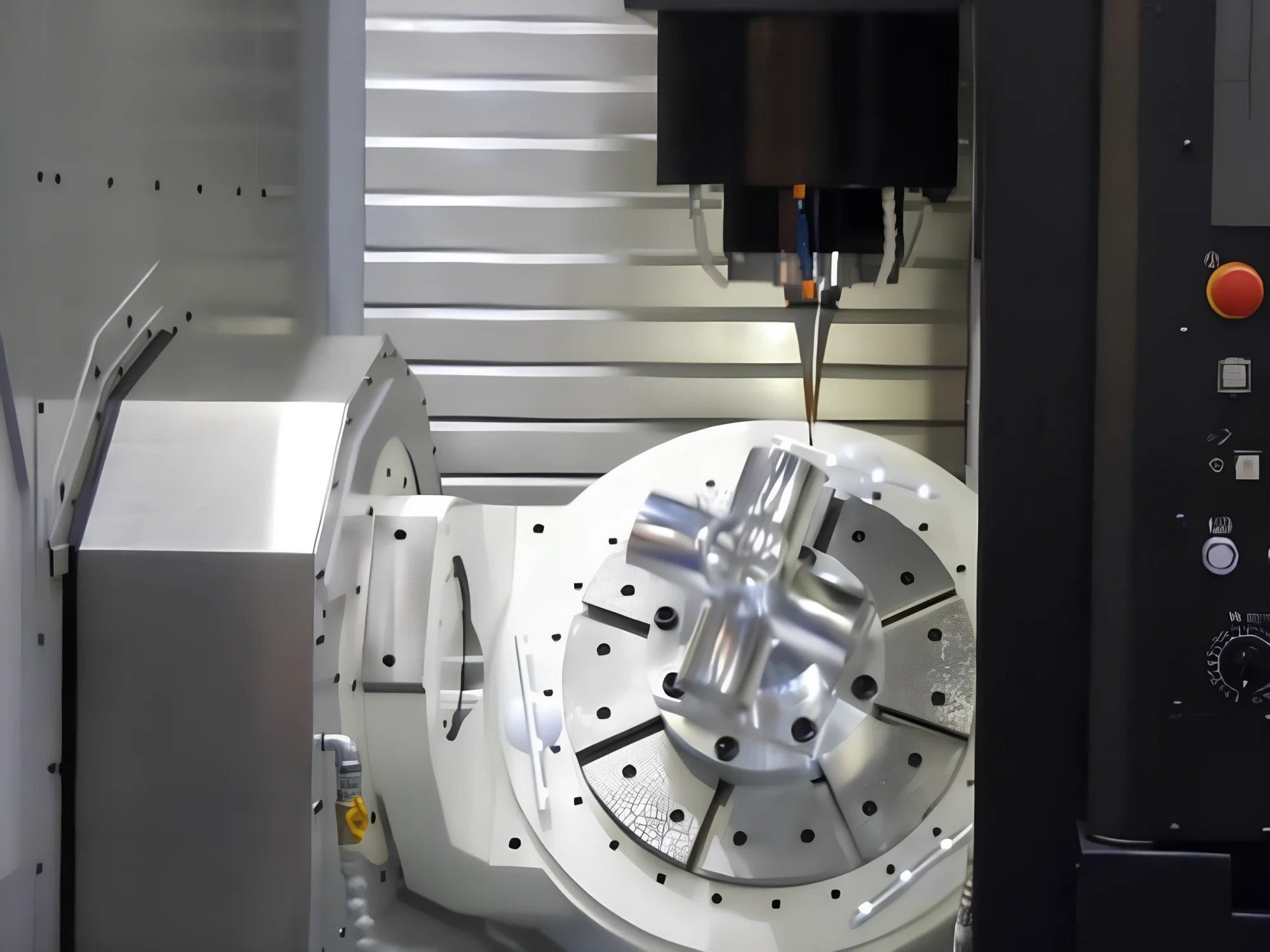

Компактные станки с наклонно-поворотным столом Ø255–1200 мм. Оптимальны для пресс-форм, штампов, медицинских имплантатов и других деталей среднего размера.

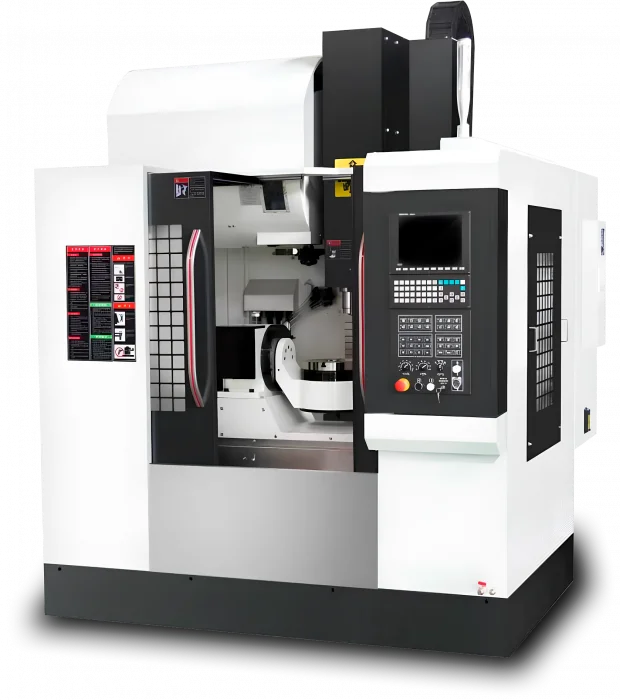

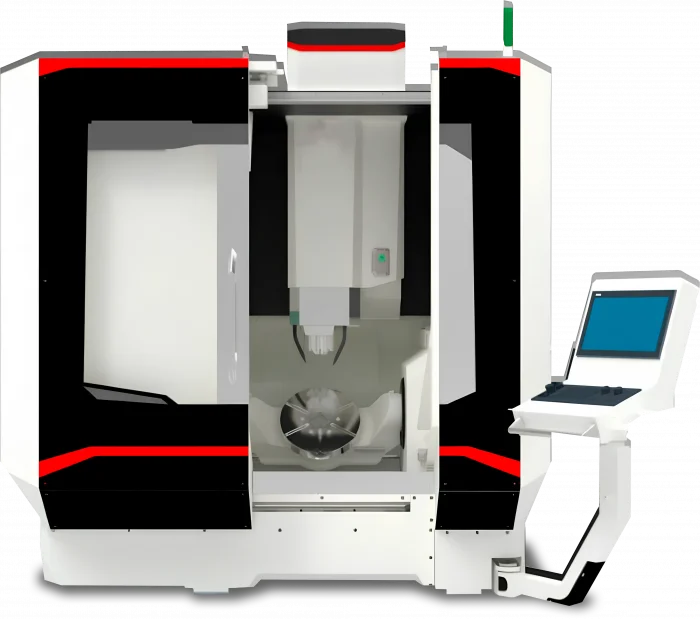

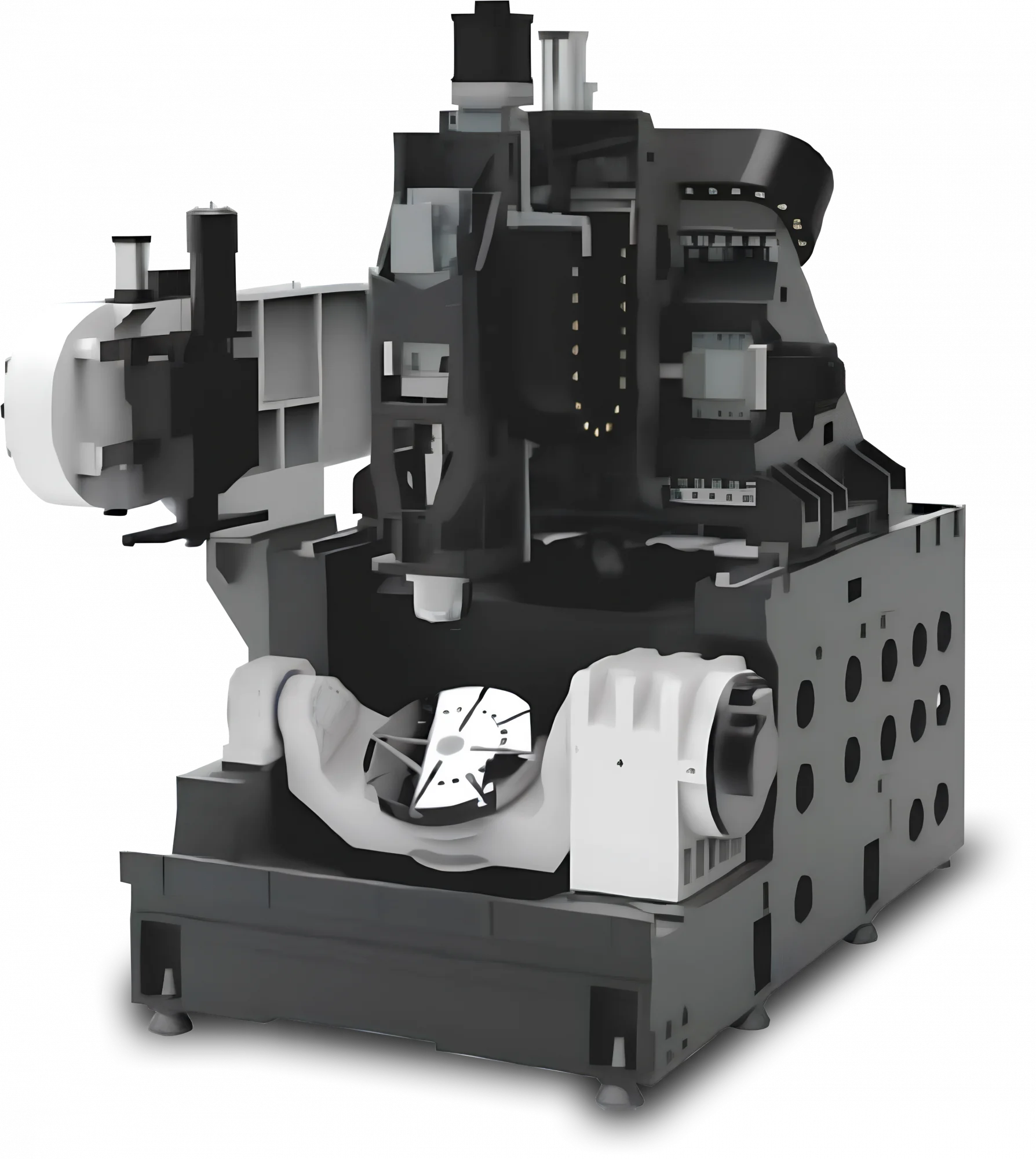

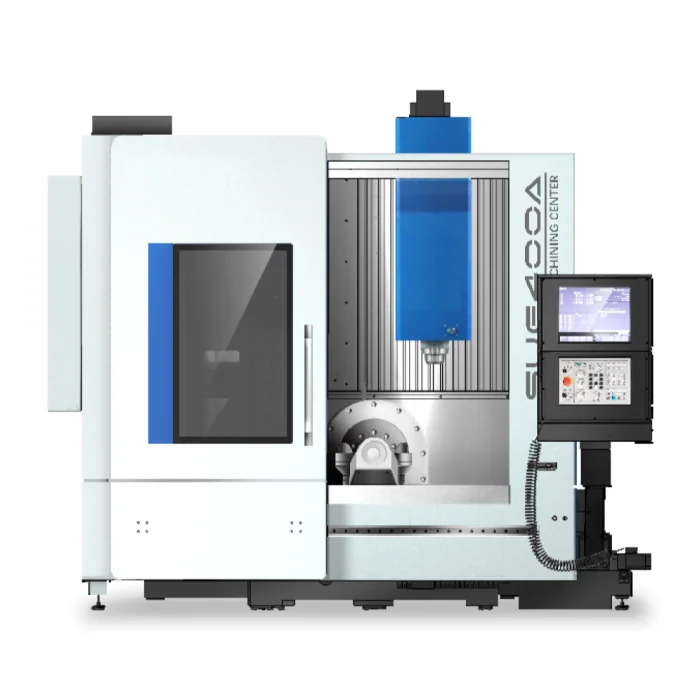

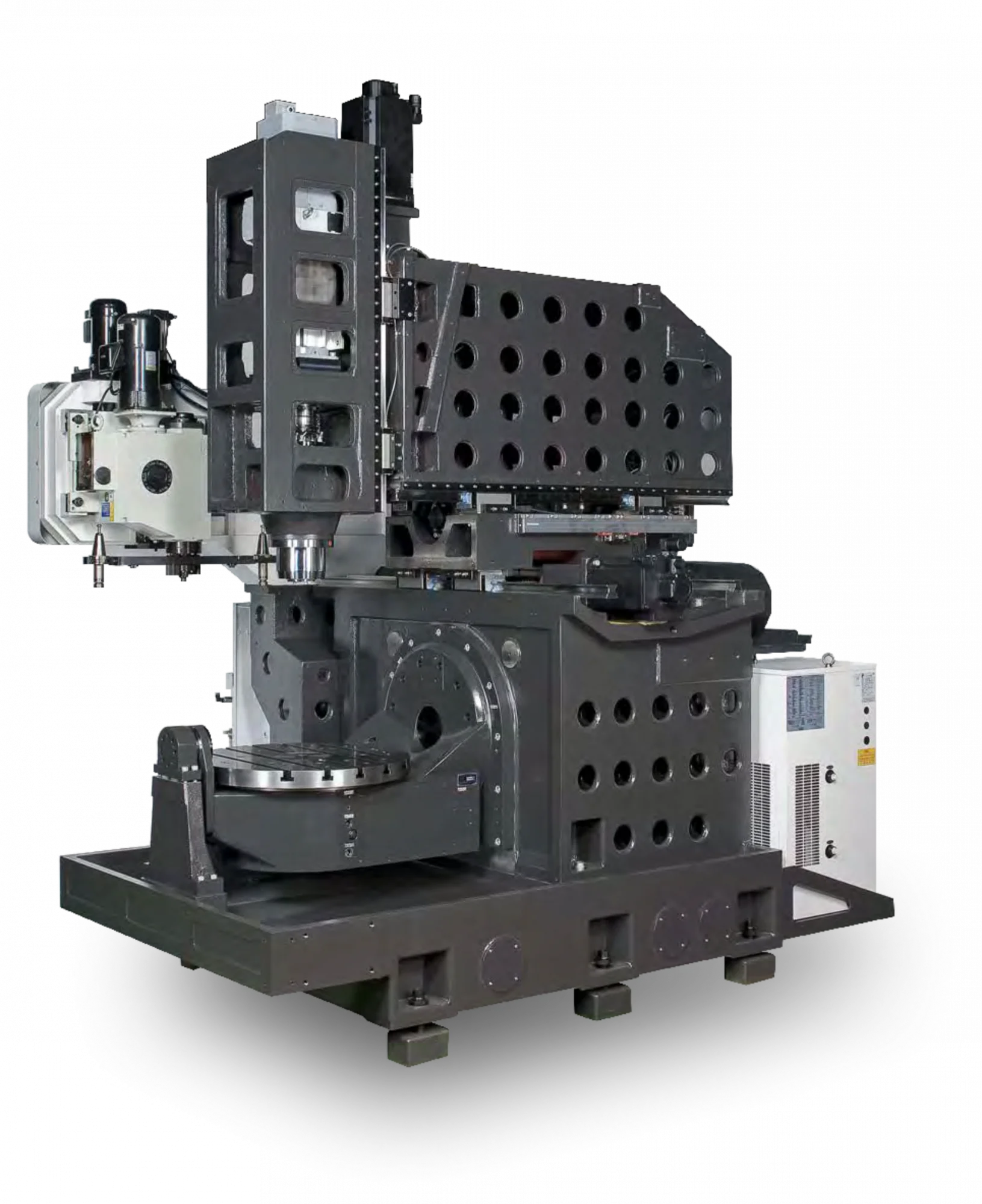

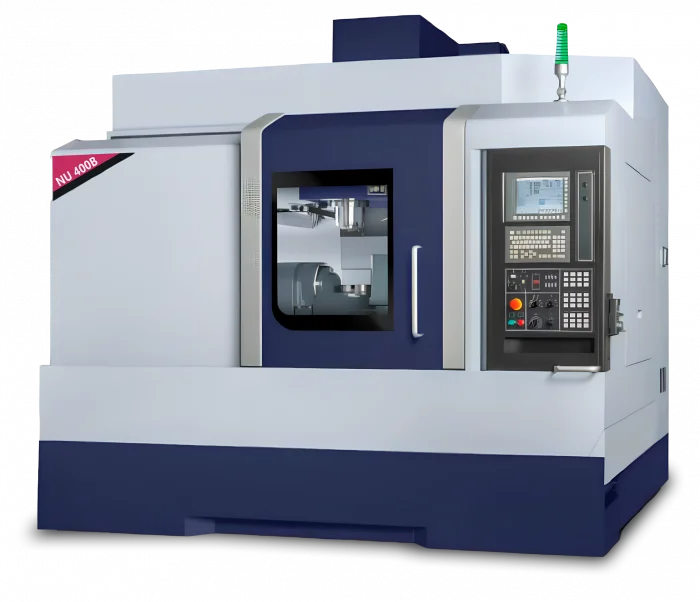

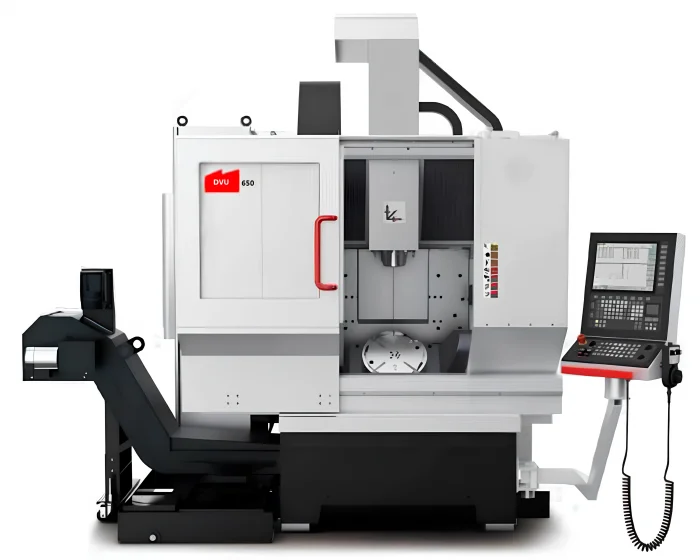

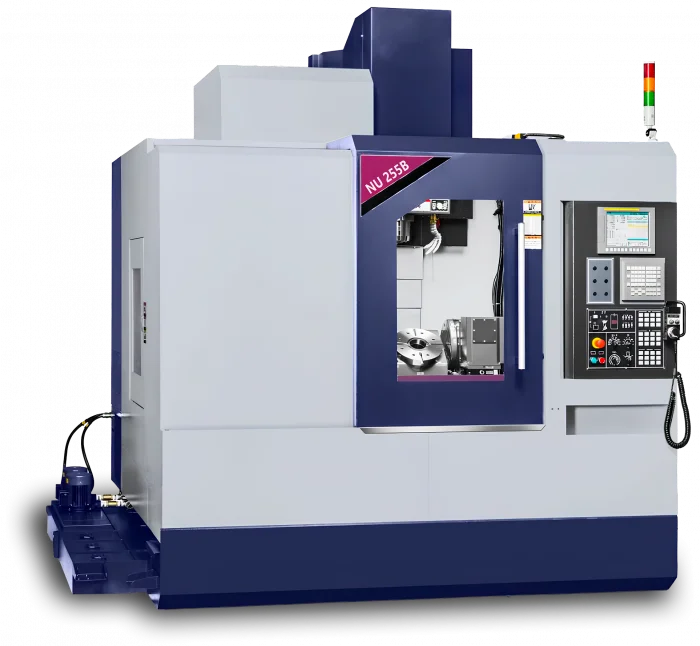

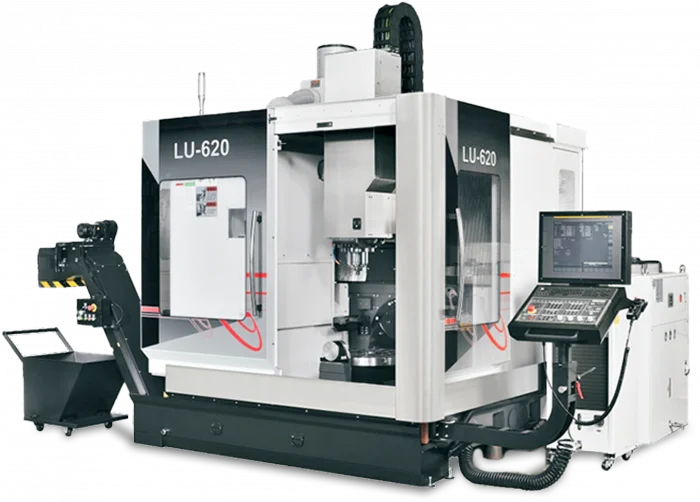

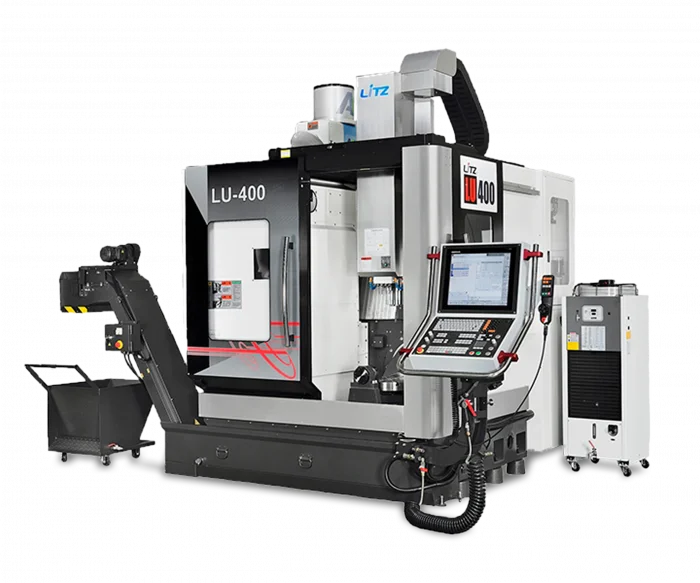

- Модели NU, DVU, LU, SUE серий
- Шпиндель 5,5–30 кВт
- Обороты до 20 000 об/мин

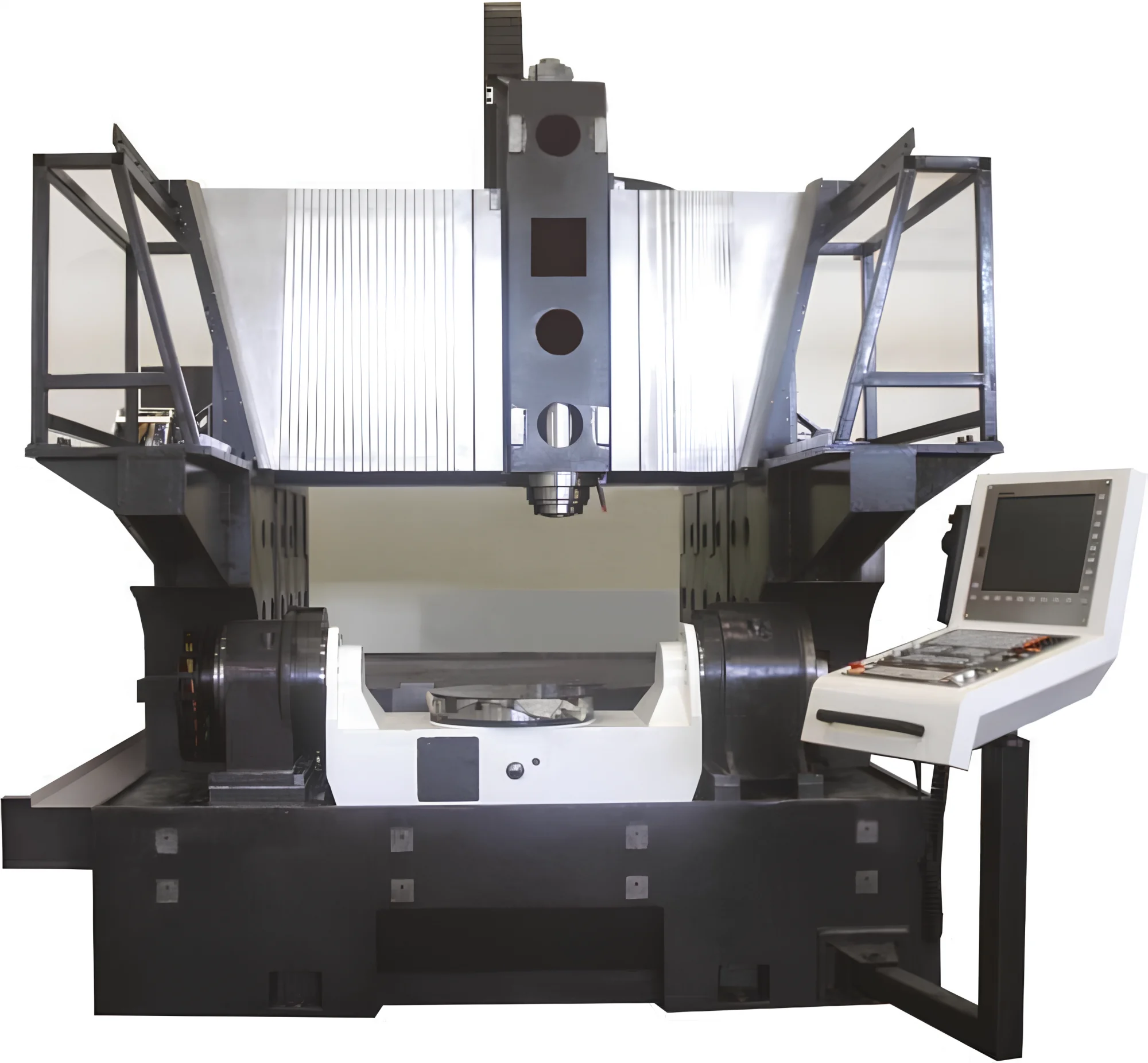

Портальные 5-осевые центры
Крупногабаритные станки с порталом для обработки заготовок длиной до 10 000 мм. Применяются в аэрокосмической отрасли, энергетическом машиностроении, судостроении.
- Модели GTE, GTM серий
- Стол до 3600×8000 мм
- Шпиндель до 45 кВт, HSK-A63 / BT-50
Ключевые параметры при выборе 5-осевого центра
Ориентируйтесь на следующие характеристики при подборе оборудования:
- Размер стола — определяет габариты заготовки: Ø255–1200 мм для настольных, до 3600×8000 мм для портальных
- Перемещения по осям X/Y/Z — рабочий диапазон: от 400/520/450 мм до 10000/4000/1500 мм
- Конус шпинделя — BT-40/BBT-40 для средних нагрузок, HSK-A63 для высокоскоростной обработки, HSK-A100/BT-50 для тяжёлого фрезерования
- Мощность шпинделя — от 5,5 кВт для компактных станков до 45 кВт для портальных центров
- Частота вращения — от 5000 об/мин для тяжёлой обработки до 20 000 об/мин для чистового фрезерования
- Инструментальный магазин — от 24 до 64 позиций (дисковый или цепной тип)
- Тип обработки — позиционная 3+2 или непрерывная 5-осевая (simultaneous)
- Система ЧПУ — поддержка 5-осевой интерполяции, RTCP, циклы обработки сложных поверхностей
Области применения 5-осевых центров
Лопасти турбин, импеллеры, корпусные детали двигателей, элементы планера из титана и жаропрочных сплавов
Пресс-формы для кузовных деталей, матрицы, штампы, обработка головок блоков цилиндров, колёсных дисков
Корпуса медицинских имплантатов, протезы, хирургический инструмент, стоматологические конструкции
Пресс-формы сложной геометрии, штампы холодной и горячей штамповки, оснастка с 3D-поверхностями
Рабочие лопатки турбин, сопловые аппараты, корпусные детали газовых и паровых турбин
Гребные винты, лопасти водомётов, корпусные детали гидроагрегатов, крупногабаритные элементы
Принцип работы 5-осевого обрабатывающего центра
5-осевой обрабатывающий центр отличается от 3-осевого наличием двух дополнительных поворотных осей. В зависимости от кинематической схемы поворотные оси могут быть на столе (стол-стол), на шпиндельной головке (головка-головка) или комбинированными (стол-головка). Это позволяет подводить инструмент к заготовке под любым углом без переустановки.
Настольные 5-осевые центры с наклонно-поворотным столом оптимальны для обработки небольших и средних деталей: деталь поворачивается для доступа инструмента под нужным углом. Такие станки идеальны для пресс-форм, штампов, медицинских имплантатов.
Портальные 5-осевые центры с непрерывной обработкой предназначены для крупногабаритных объектов. Здесь шпиндель с инструментом наклоняется и движется вокруг неподвижной заготовки, что позволяет создавать сложнейшие пространственные поверхности: лопасти турбин, аэрокосмические компоненты, элементы оснастки.
Инструмент и система ЧПУ
Для 5-осевой обработки применяются сферические, торцевые и конические фрезы со специальным покрытием для работы на переменных углах. Конус инструмента подбирается под задачу: BT-40/BBT-40 для универсальных операций, HSK-A63 для высокоскоростной чистовой обработки (до 20 000 об/мин), HSK-A100/BT-50 для тяжёлого чернового фрезерования.

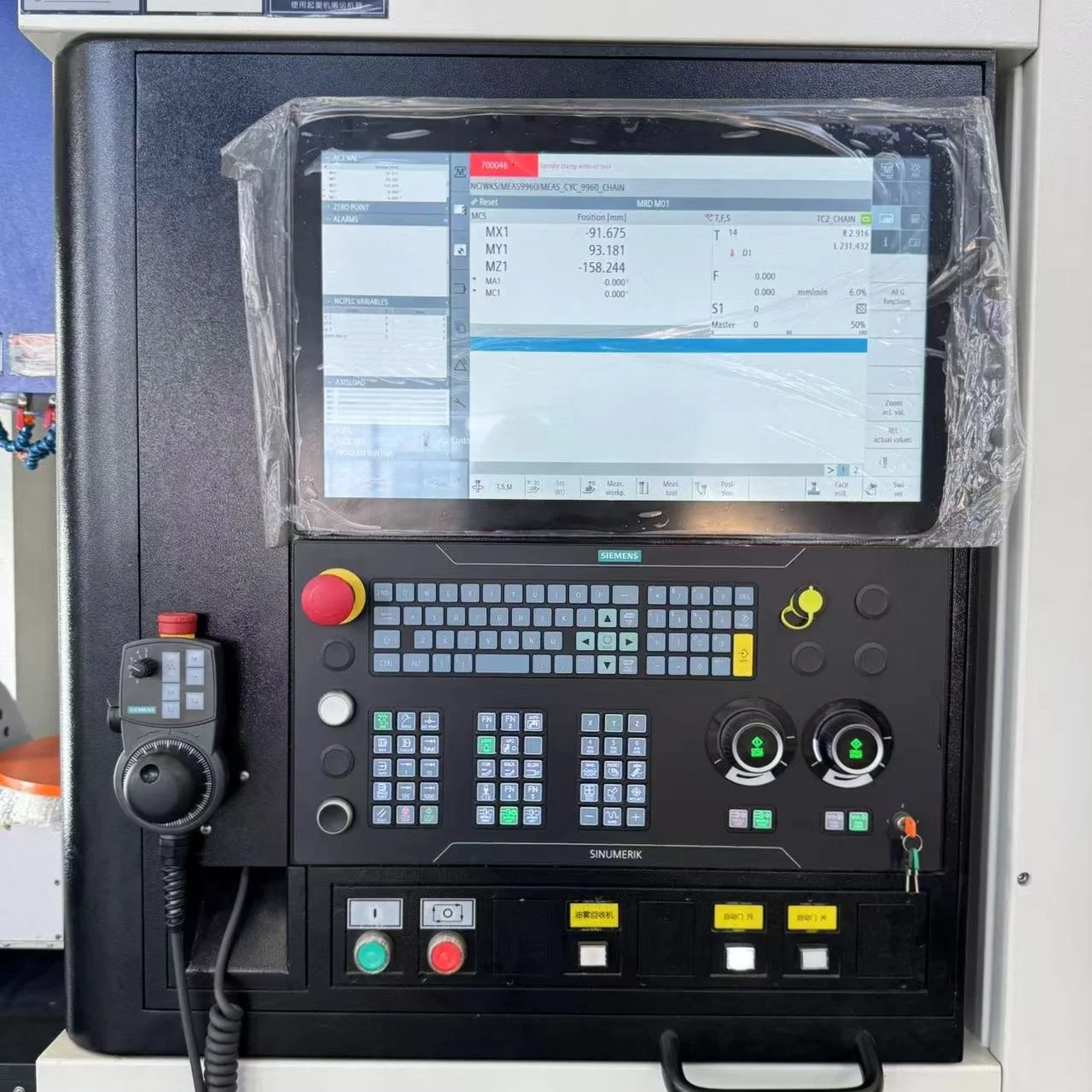

Система ЧПУ 5-осевых центров поддерживает функции RTCP (Rotary Tool Center Point) — автоматическую компенсацию положения инструмента при движении поворотных осей, 5-осевую интерполяцию, циклы обработки сложных 3D-поверхностей. Это обеспечивает высокую точность и повторяемость даже при обработке деталей с переменной кривизной.
Сервисные услуги ИНКОР
Подбор и поставка
Подберём оптимальную модель 5-осевого центра под геометрию ваших деталей и бюджет. Поставка оборудования с полным пакетом документов и таможенным оформлением.
Оснастка и инструмент
Фрезы, оправки BT-40/HSK-A63/HSK-A100, системы зажима со склада в Омске. Единый поставщик станка и инструмента — удобство и гарантия совместимости.
Пусконаладка и обучение
Монтаж, наладка, ввод в эксплуатацию. Обучение персонала 5-осевому программированию, работе с RTCP и циклами обработки сложных поверхностей.
Гарантийное обслуживание
Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России и СНГ.
Постгарантийный сервис
Диагностика, аварийный ремонт, модернизация. Склад запчастей и инструмента в Омске для оперативного реагирования.
Внедрение технологии
Разработка техпроцессов 5-осевой обработки, написание управляющих программ, оптимизация режимов резания под ваши материалы и задачи.
Частые вопросы о 5-осевых обрабатывающих центрах
Чем 5-осевой станок отличается от 3-осевого?
5-осевой обрабатывающий центр имеет две дополнительные поворотные оси (A, B или C) помимо линейных X, Y, Z. Это позволяет обрабатывать деталь с любой стороны за одну установку, изготавливать детали сложной пространственной геометрии (импеллеры, лопасти, пресс-формы), которые физически невозможно произвести на 3-осевом станке. Исключаются погрешности многократных переустановок.
Что такое позиционная обработка 3+2?
Позиционная обработка 3+2 (или 4+1) — это режим, при котором поворотные оси фиксируются в заданном положении, а обработка ведётся тремя линейными осями. Такой режим оптимален для деталей с наклонными отверстиями и гранями, где не требуется непрерывное simultaneous-движение. Преимущества: высокая жёсткость в фиксированном положении, быстрая переналадка между позициями.
Какой максимальный размер заготовки можно обработать?
Настольные 5-осевые центры обрабатывают детали на столах диаметром от 255 до 1200 мм (модели NU, DVU, LU, SUE). Портальные центры позволяют работать с заготовками длиной до 10 000 мм и шириной до 4000 мм (модели GTE, GTM со столом до 3600×8000 мм). Максимальная масса заготовки зависит от модели и грузоподъёмности стола.
Для каких деталей нужны 5 осей?
5-осевая обработка незаменима для деталей со сложной пространственной геометрией: импеллеры и лопасти турбин, пресс-формы и штампы с 3D-поверхностями, медицинские имплантаты, аэрокосмические компоненты, корпусные детали с наклонными отверстиями. Если деталь требует доступа инструмента под разными углами без переустановки — нужен 5-осевой центр.
Какие материалы можно обрабатывать на 5-осевых центрах?
5-осевые центры обрабатывают углеродистые и легированные стали, нержавеющие стали, чугун, титан и его сплавы, жаропрочные сплавы (инконель, хастеллой), алюминиевые сплавы, цветные металлы (бронза, латунь), пластики и композиты. Для каждого материала подбираются оптимальные режимы резания, геометрия инструмента и конус шпинделя (BT-40 для сталей, HSK-A63 для алюминия и чистовой обработки).
Какая точность обработки на 5-осевых станках?
5-осевые обрабатывающие центры обеспечивают точность позиционирования до ±0.005 мм и повторяемость до ±0.003 мм. Шероховатость поверхности при чистовой обработке достигает Ra 0.4–0.8 мкм благодаря постоянному контакту инструмента с материалом. Для достижения максимальной точности важна калибровка станка, термостабилизация и использование функции RTCP в системе ЧПУ.
Подберём 5-осевой центр под ваши детали
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит геометрию деталей, материал, требуемую точность и подготовит коммерческое предложение с расчётом оптимальной модели.
5-осевые фрезерные обрабатывающие центры с ЧПУ в Омске от компании «ИНКОР»
Компания «ИНКОР» поставляет 5-осевые фрезерные обрабатывающие центры с ЧПУ в Омске для комплексной обработки деталей сложной геометрии за одну установку. В каталоге представлено более 30 моделей среднего и премиум-класса: компактные станки с наклонно-поворотным столом (серии NU, DVU, LU, SUE со столом Ø255–1200 мм) и портальные центры для крупногабаритных заготовок (серии GTE, GTM со столом до 3600×8000 мм).
5-осевые обрабатывающие центры поддерживают два режима обработки: позиционный 3+2/4+1 (поворотные оси фиксируются, обработка ведётся 3 линейными осями) и непрерывный 5-осевой (simultaneous-движение всех 5 осей для обработки сложных пространственных поверхностей). Оборудование оснащается шпинделями BT-40, BBT-40, HSK-A63, HSK-A100, BT-50 с частотой вращения до 20 000 об/мин и мощностью до 45 кВт, инструментальными магазинами на 24–64 позиции, системами ЧПУ с поддержкой RTCP и 5-осевой интерполяции.
Мы предлагаем комплексное решение «под ключ»: анализируем ваши детали (геометрия, материал, точность, серия), подбираем оптимальную модель 5-осевого центра, разрабатываем технологический процесс изготовления детали, пишем управляющие программы, поставляем оснастку и инструмент (фрезы, оправки BT-40/HSK-A63/HSK-A100), проводим пусконаладку и обучение персонала работе на 5-осевом оборудовании. Возможна поставка в лизинг с авансом от 10%. Подобрать 5-осевые обрабатывающие центры, дополнительную оснастку и запчасти к ним можно в нашем каталоге. Там указаны все необходимые характеристики и особенности выбранного оборудования. Информацию по ценам, доставке и пусконаладочным работам можно узнать у наших менеджеров.
