Многопозиционная обработка с управляемым поворотом и наклоном
Наклонно-поворотные столы DETRON серии 2W имеют две управляемые поворотные оси на общей наклонной системе. Такая компоновка рассчитана на размещение двух рабочих позиций и ориентирована на повышение производительности многоосевой обработки и интеграцию автоматизации.
ИНКОР подбирает стол под конкретный обрабатывающий центр, систему ЧПУ, деталь и оснастку. При выборе проверяются не только диаметр планшайбы, но и межосевое расстояние, допустимая нагрузка, габарит вращения, моменты, рабочая зона станка и возможность управления дополнительными осями.
Что представляет собой стол серии 2W
В серии DETRON GFA/GTFAE-2W две поворотные рабочие позиции расположены на общей наклонной системе. Производитель относит такое оборудование к классу Multi Spindle Tilting Rotary Table, а обозначение 2W указывает на количество поворотных осей.
Каждая позиция предназначена для установки детали или технологической оснастки. Общий наклон изменяет ориентацию установленных заготовок относительно шпинделя станка, а поворотные оси обеспечивают их угловое позиционирование.
Когда двухпозиционный стол имеет смысл
Линейка DETRON 2W
В актуальном каталоге DETRON подтверждены пять типоразмеров многоосевых наклонно-поворотных столов серии 2W с диаметрами планшайб от 125 до 320 мм.

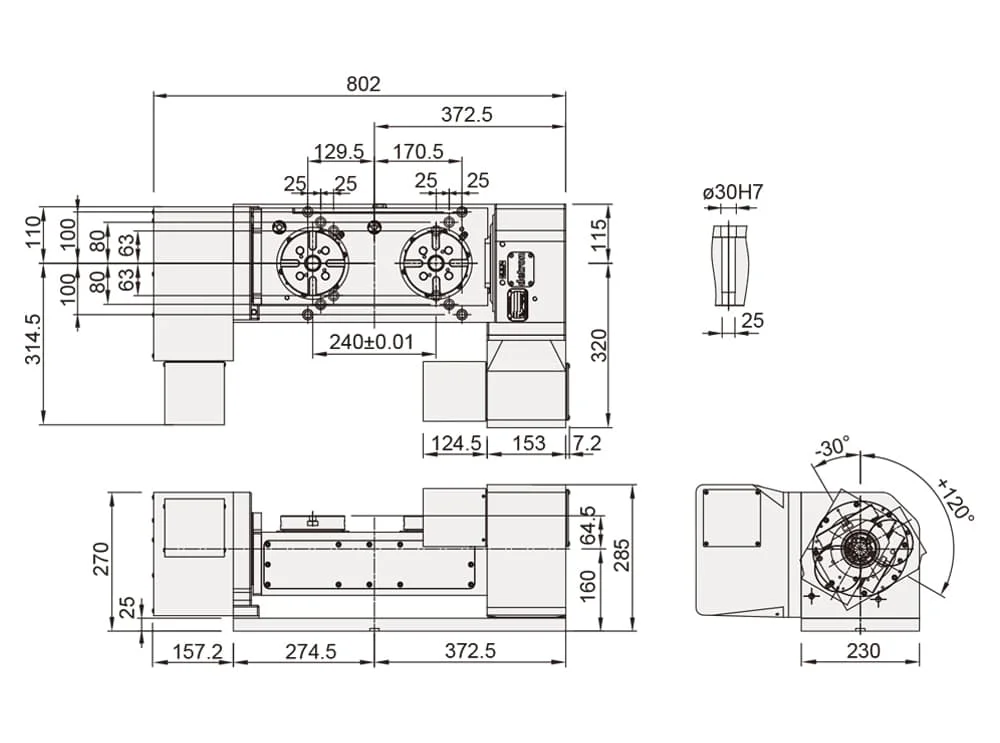

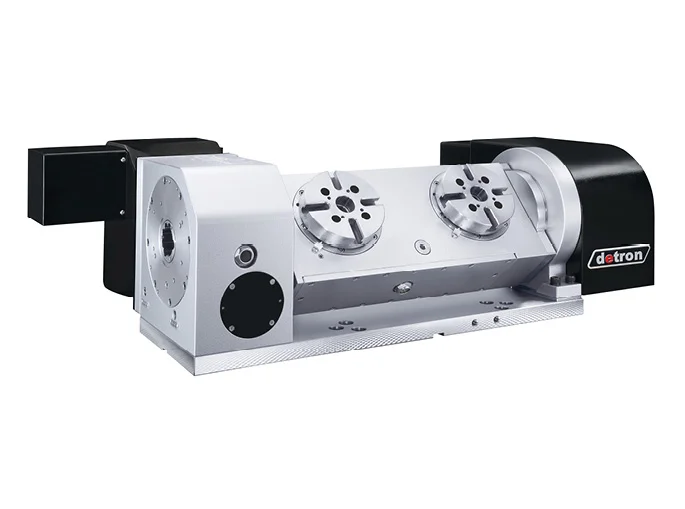

Две поворотные позиции с планшайбами Ø125 мм. Компактное исполнение серии GFA-2W.

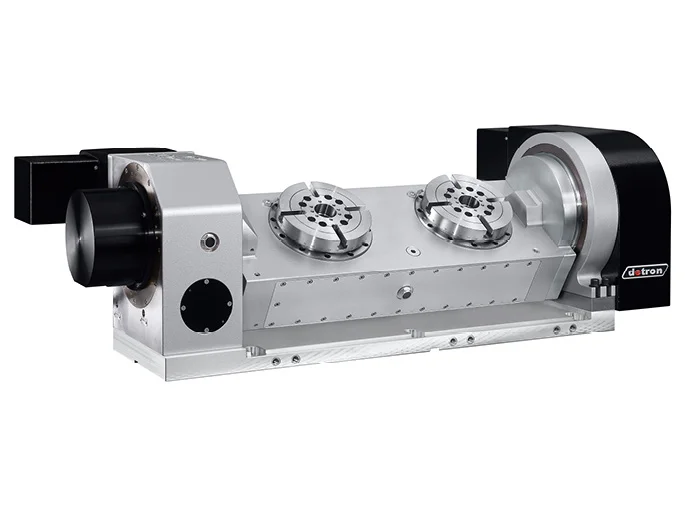

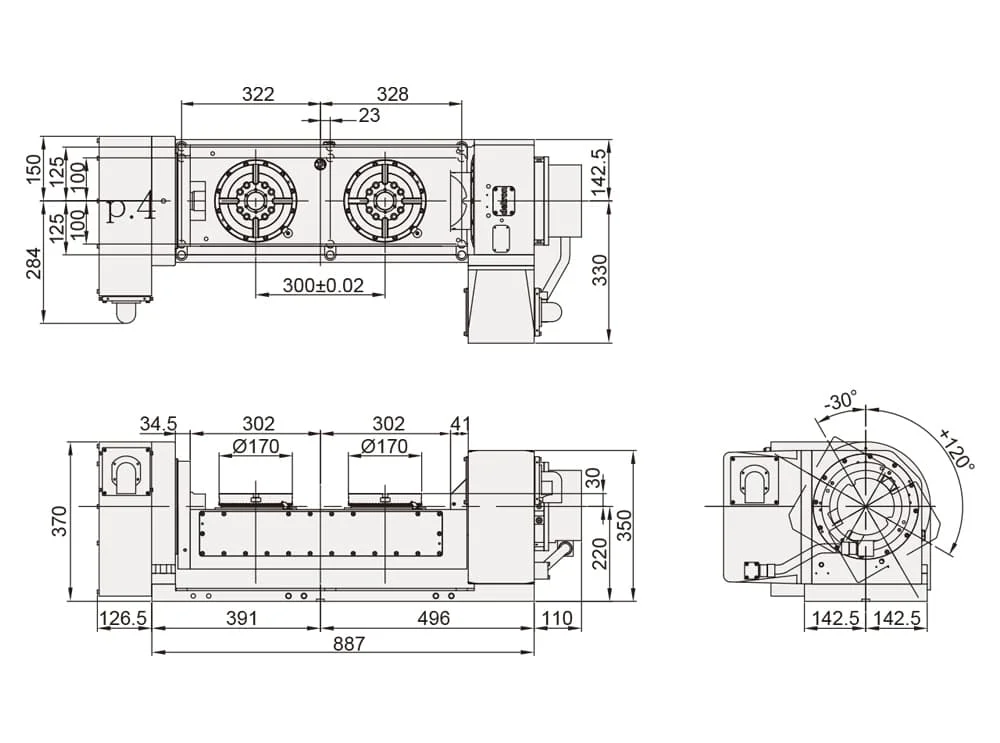

Две поворотные позиции с планшайбами Ø170 мм и увеличенным расстоянием между поворотными осями.

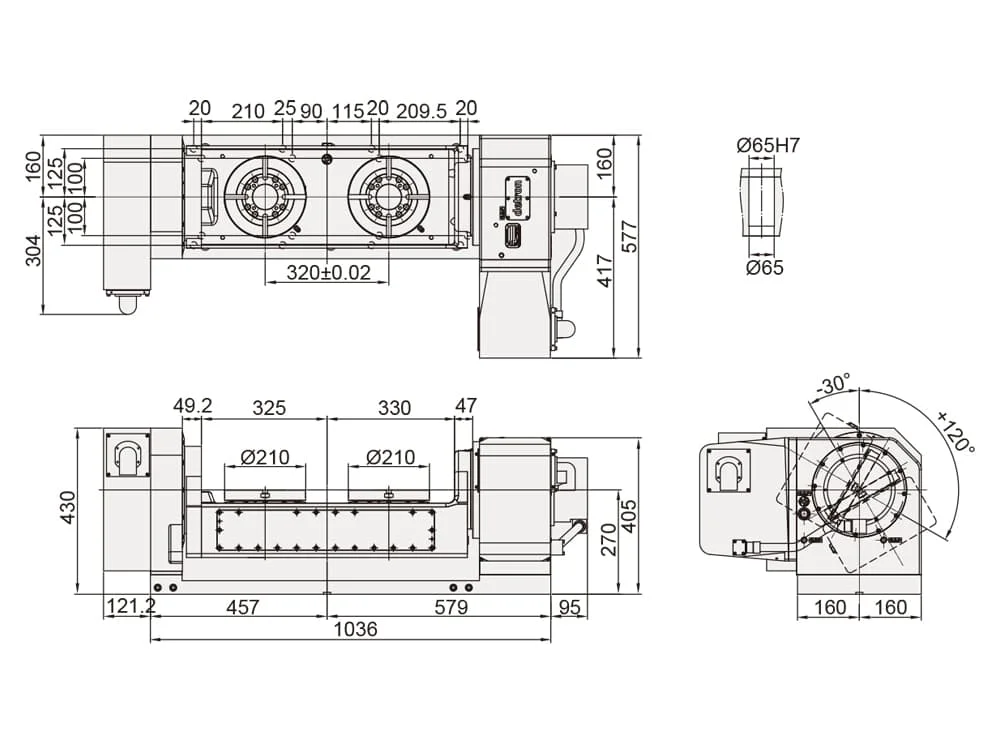

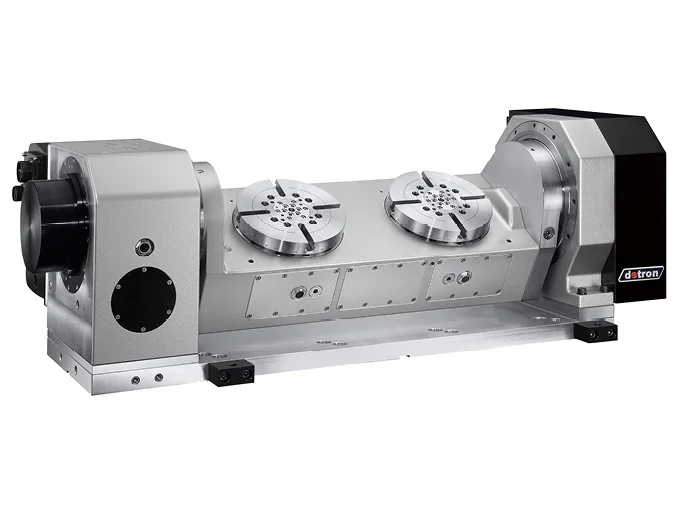

Планшайбы Ø210 мм, межосевое расстояние 320 мм и максимальный диаметр вращения детали 310 мм.
Планшайбы Ø255 мм, межосевое расстояние 400 мм и максимальный диаметр вращения детали 390 мм.
Планшайбы Ø320 мм, межосевое расстояние 450 мм и максимальный диаметр вращения детали 440 мм.
Как выбрать двухпозиционный наклонно-поворотный стол
Для технологического подбора недостаточно выбрать ближайший диаметр планшайбы. Необходимо проверить всю систему деталь + приспособление + поворотный стол + обрабатывающий центр + ЧПУ.
Пример технологического подбора
Предположим, предприятие планирует устанавливать две корпусные детали на одном наклонно-поворотном столе. Выбирать модель только по диаметру основания детали неправильно.
Для начала проверяются габариты каждой детали вместе с приспособлением и расстояние между поворотными осями. Затем — габарит вращения, масса установки, положение центра тяжести и допустимый неуравновешенный момент.
Например, для DETRON GTFAE-255H-2W-400 производитель указывает планшайбу Ø255 мм, расстояние между поворотными осями 400 мм и Max. Work Swing 390 мм. Допустимая нагрузка составляет 100 кг в горизонтальном положении и 75 кг при наклоне 0–90°. Диапазон наклона — от −30° до +120°.
Но даже соответствие этим значениям ещё не подтверждает совместимость. Необходимо проверить, помещается ли стол с деталями в рабочую зону конкретного станка, остаётся ли доступ инструмента во всех требуемых положениях и поддерживает ли ЧПУ необходимую конфигурацию управляемых осей.
Индексная или непрерывная многоосевая обработка?
Стол может использоваться для позиционной обработки, когда оси устанавливают деталь под требуемым углом и фиксируют перед резанием. Возможность непрерывной интерполяции с движением дополнительных осей во время обработки определяется не только конструкцией поворотного стола, но и возможностями станка, ЧПУ, приводов и конкретной интеграции.
Что нужно для подбора и проверки совместимости
Производитель и модель станка, размеры рабочего стола, Т-пазы, допустимая нагрузка и доступная рабочая зона по X/Y/Z.
Производитель и модель ЧПУ, доступные управляемые оси, сервоприводы и существующая конфигурация станка.
Чертёж или 3D-модель, масса детали, габариты, положение центра тяжести, схема базирования и предполагаемая оснастка.
Подберём стол DETRON под ваш станок и детали
Пришлите модель обрабатывающего центра и ЧПУ, чертёж детали и данные по оснастке. Специалисты ИНКОР помогут подобрать типоразмер стола и проверить ключевые параметры интеграции.
Вопросы о столах DETRON с двумя поворотными осями
Что означает 2W в обозначении стола DETRON?
Почему DETRON называет эти столы Multi Spindle?
Можно ли установить две детали одновременно?
Будут ли две детали обрабатываться одновременно?
Как выбрать между Ø125, Ø170, Ø210, Ø255 и Ø320 мм?
Можно ли установить такой стол на 3-осевой обрабатывающий центр?
Получится ли после установки полноценная 5-осевая обработка?
Какие данные нужны ИНКОР для подбора?
