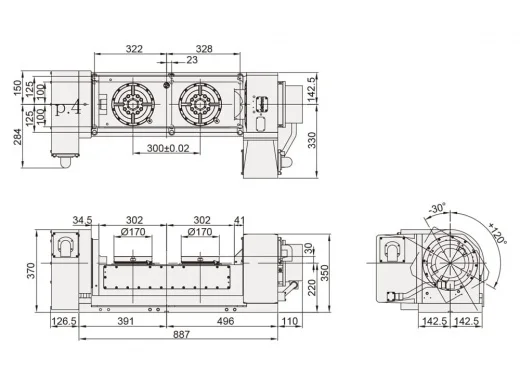

Двухшпиндельный наклонно-поворотный стол Detron GFA-170S-2W-300

Все товары бренда DETRON

Технические характеристики

Диаметр рабочего стола, мм

170

Диаметр центрального отверстия, мм

40H7

Количество управляемых осей

Тип тормоза

Пневматический

Точность R / T, сек

20 / 60

Повторяемость R / T, сек.

6 / 8

Допустимая нагрузка, кг

до 75

Диапазон наклона

−30°…+120°

Максимальный диаметр вращения детали, мм

285

Межосевое расстояние, мм

300

Товар доступен для заказа

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в открытой линии Получить предложение

Описание
Характеристики

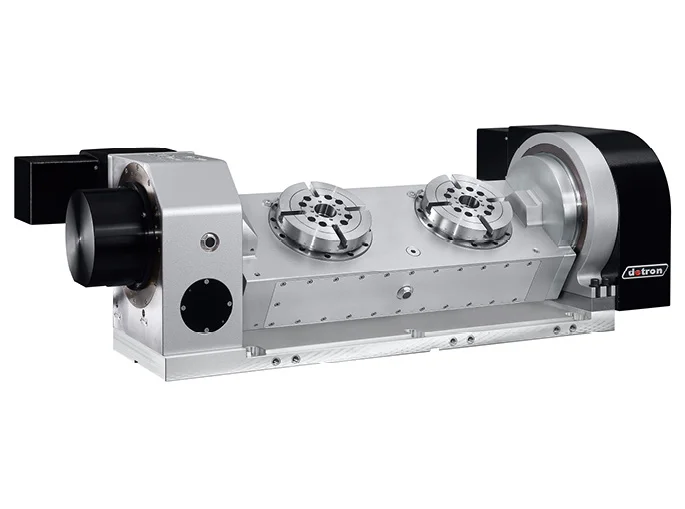

Detron GFA-170S-2W-300 — двухпозиционный наклонно-поворотный стол с ЧПУ для 5-осевой обработки. Две планшайбы Ø170 мм с межосевым расстоянием 300 мм позволяют устанавливать две заготовки и ориентировать решение на производительную серийную обработку и автоматизацию.

2 × Ø170 мм рабочие позиции

300 мм межосевое расстояние

285 мм диаметр вращения детали

−30°…+120° диапазон наклона

Две позиции для производительной 5-осевой обработки

GFA-170S-2W-300 сочетает две поворотные позиции с общей наклонной координатой. Такая компоновка предназначена для серийной обработки, когда на станке необходимо одновременно разместить несколько одинаковых или технологически связанных заготовок.

Расстояние между поворотными осями составляет 300 мм, а максимальный диаметр вращения детали — 285 мм. Наклон в диапазоне от −30° до +120° обеспечивает доступ инструмента к поверхностям детали под различными углами.

Характеристики Detron GFA-170S-2W-300

Категория	5-я ось
Тип	многошпиндельный наклонно-поворотный стол с ЧПУ
Количество поворотных позиций	2
Диаметр планшайбы	Ø170 мм
Диаметр центрального отверстия	Ø40H7 мм
Межосевое расстояние	300 мм
Максимальный диаметр вращения детали	285 мм
Высота стола в горизонтальном положении	250 мм
Тип тормоза	пневматический
Минимальный шаг задания	0,001°
Точность позиционирования R / T	20 / 60 угл. сек.
Повторяемость R / T	6 / 8 угл. сек.
Диапазон наклона	−30°…+120°
Допустимый момент резания	200 Н·м
Масса без сервомоторов	355 кг

При подборе двухпозиционного стола необходимо проверять не только массу заготовок, но и их габариты, оснастку, положение центров тяжести и свободную рабочую зону при полном наклоне стола.

Для серийного производства и автоматизации

2 × Ø170 мм Две поворотные позиции позволяют устанавливать несколько заготовок в одной рабочей зоне.

Межосевое расстояние 300 мм Определяет компоновку двух рабочих позиций и должно учитываться при проектировании оснастки.

Диаметр вращения до 285 мм Этот параметр необходимо учитывать при проверке возможных коллизий между соседними деталями, оснасткой и элементами станка.

Интеграция с ЧПУ Сервоприводы поворотной и наклонной координат подбираются под систему управления конкретного станка.

Что проверить перед установкой

Совместимость стола с системой ЧПУ обрабатывающего центра.
Рабочую зону во всем диапазоне наклона −30°…+120°.
Максимальный диаметр вращения детали — 285 мм.
Межосевое расстояние рабочих позиций — 300 мм.
Массу деталей вместе с технологической оснасткой.
Грузоподъемность стола станка с учетом массы GFA-170S-2W-300.
Компоновку сервомоторов и защитных кожухов.

Вопросы по Detron GFA-170S-2W-300

Что означает обозначение 2W-300?

Стол имеет две поворотные рабочие позиции. Расстояние между их осями составляет 300 мм.

Для чего нужен двухпозиционный 5-осевой стол?

Такая компоновка ориентирована на серийное производство: в рабочей зоне можно разместить две заготовки и выполнять многостороннюю обработку без их повторного базирования.

Какой максимальный диаметр детали?

Detron указывает максимальный диаметр вращения заготовки 285 мм. Реальная допустимая геометрия также зависит от приспособления и рабочей зоны станка.

Какой диапазон наклона у GFA-170S-2W-300?

Наклонная координата работает в диапазоне от −30° до +120°.

Под какие системы ЧПУ можно подобрать сервомоторы?

Detron публикует варианты приводов для FANUC, Mitsubishi, Yaskawa, Siemens, Heidenhain и Fagor. Конкретная пара двигателей R/T выбирается с учетом системы ЧПУ и конфигурации станка.

Что нужно предоставить для подбора стола?

Нужны модель станка и ЧПУ, размеры рабочей зоны, чертежи или 3D-модели деталей, их масса, размеры приспособлений и планируемые операции.

Подберем Detron GFA-170S-2W-300 под ваш станок

Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим компоновку двух рабочих позиций, рабочую зону, нагрузки, сервоприводы и оснастку.
