Поворотные столы для фрезерных станков с ЧПУ: 4-я и 5-я оси
Поворотные и наклонно-поворотные столы добавляют станку одну или две управляемые поворотные координаты. Это позволяет обрабатывать несколько сторон детали за один установ, сокращать переустановки и выполнять позиционную или одновременную многоосевую обработку при поддержке ЧПУ. ИНКОР поставляет решения Detron, GSA и TJR с подбором и интеграцией.
Что дает поворотный стол с ЧПУ?
Поворотный стол интегрируется в кинематику совместимого фрезерного станка или обрабатывающего центра и добавляет управляемую ось вращения. Двухосевой наклонно-поворотный стол добавляет две поворотные координаты.
Основные преимущества — многосторонняя обработка за один установ, сокращение вспомогательного времени и снижение влияния ошибок повторного базирования.
3+1 — одна поворотная ось позиционирует деталь. 3+2 — две оси задают пространственную ориентацию. 4+1 — четыре координаты могут участвовать в согласованном движении, пятая используется для позиционирования. При одновременной 5-осевой обработке ЧПУ интерполирует линейные и поворотные координаты непосредственно во время резания.
Типы поворотных столов

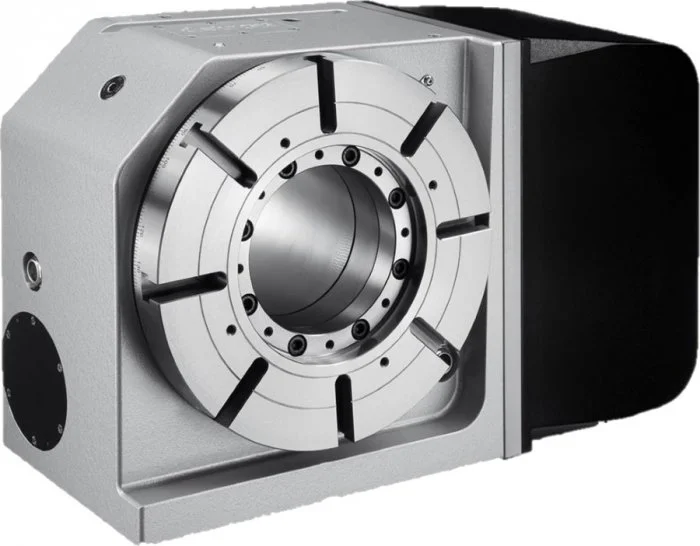

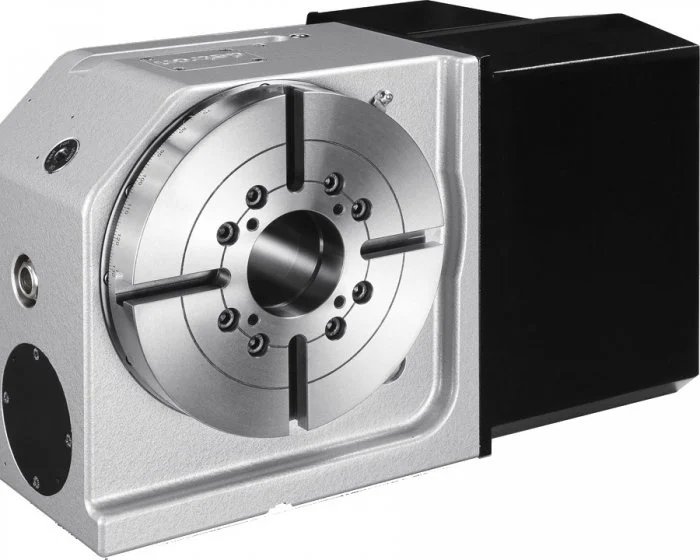

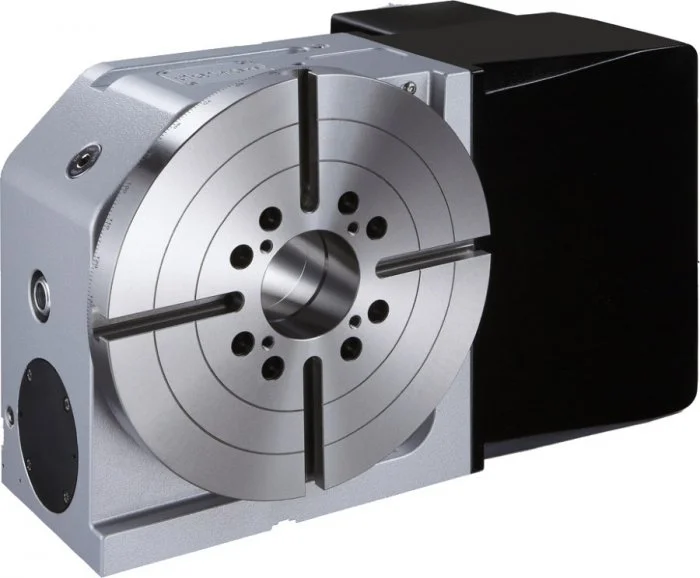

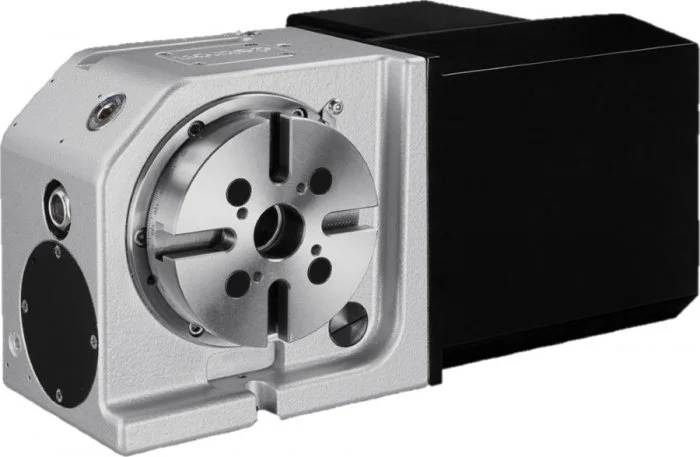

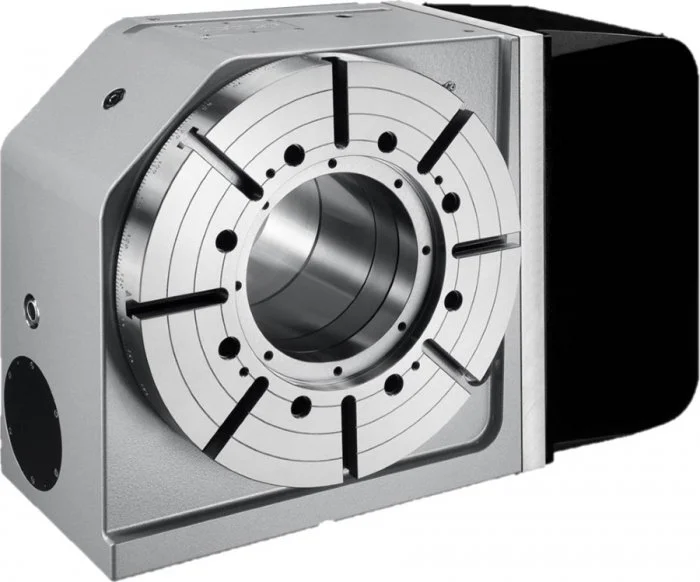

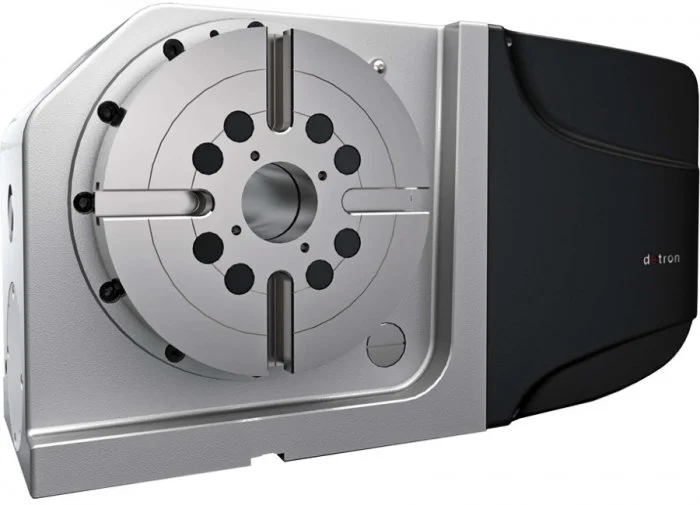

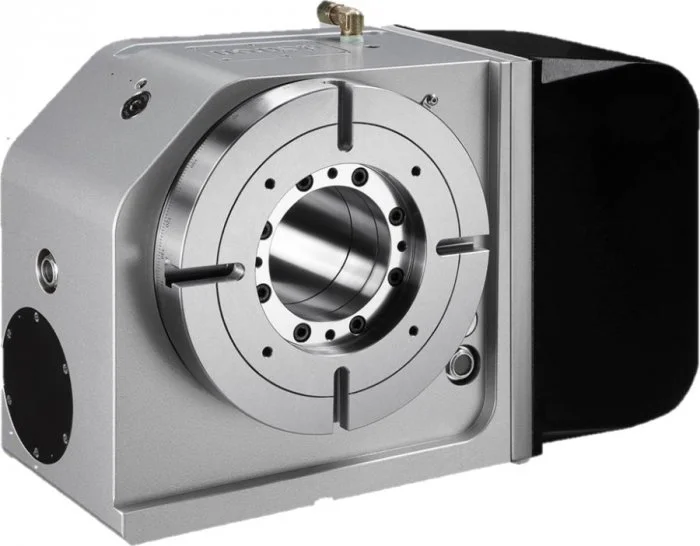

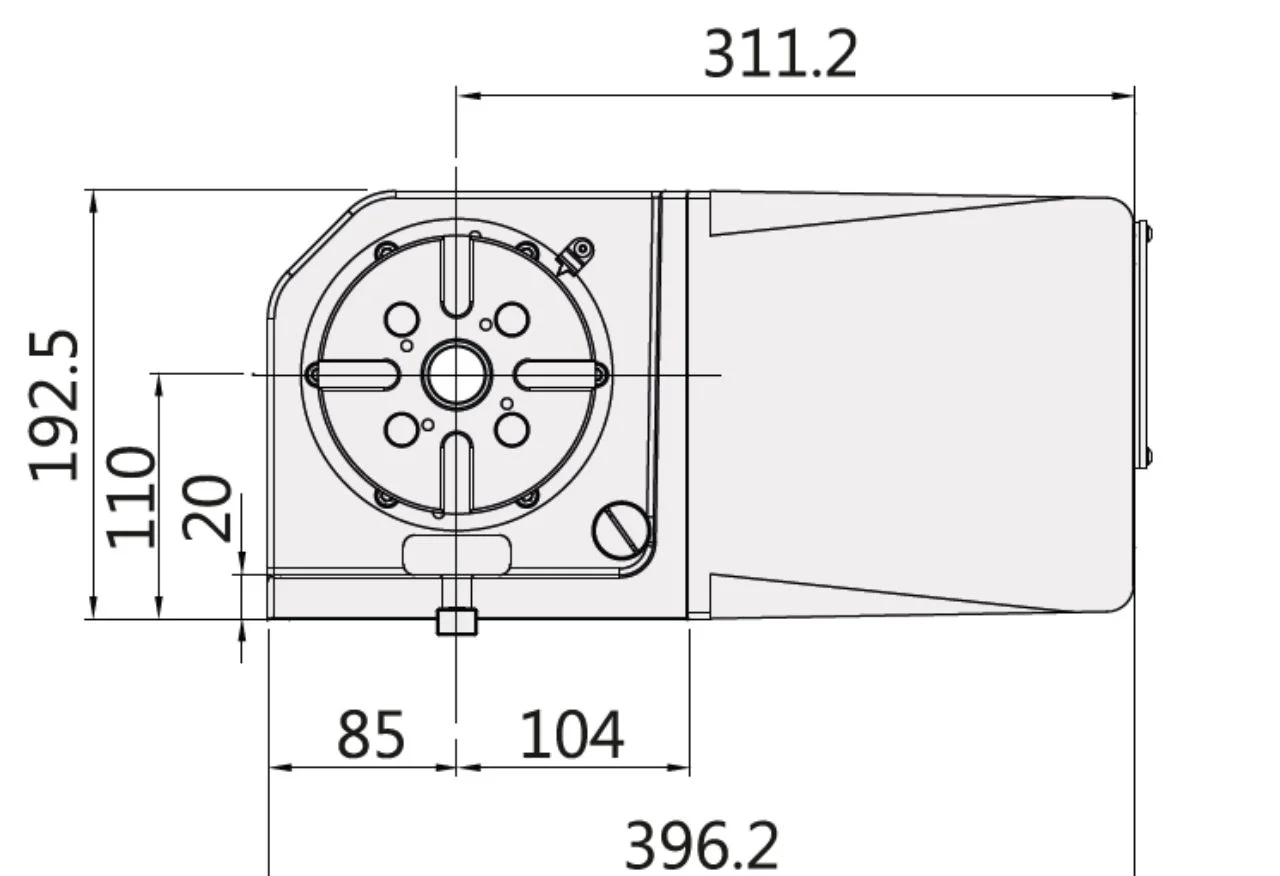

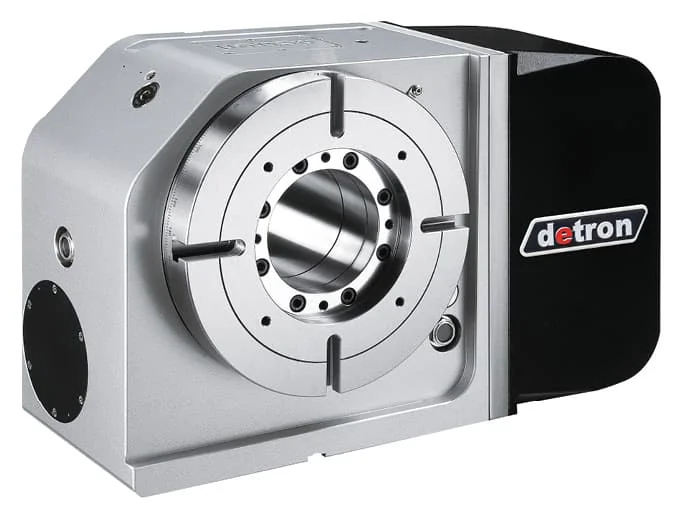

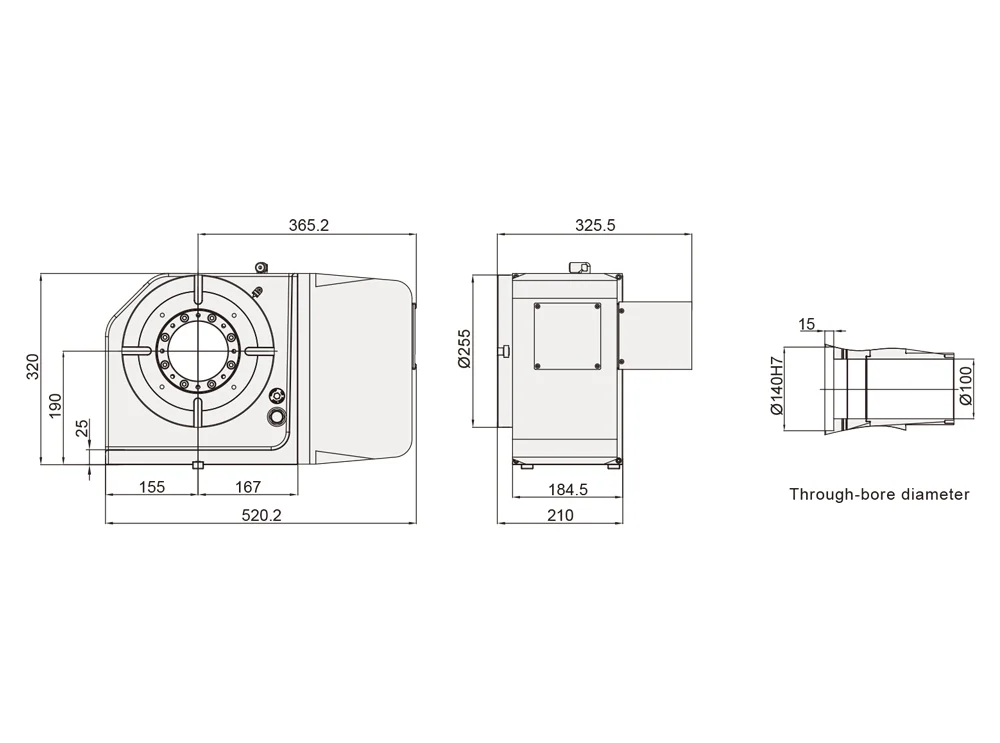

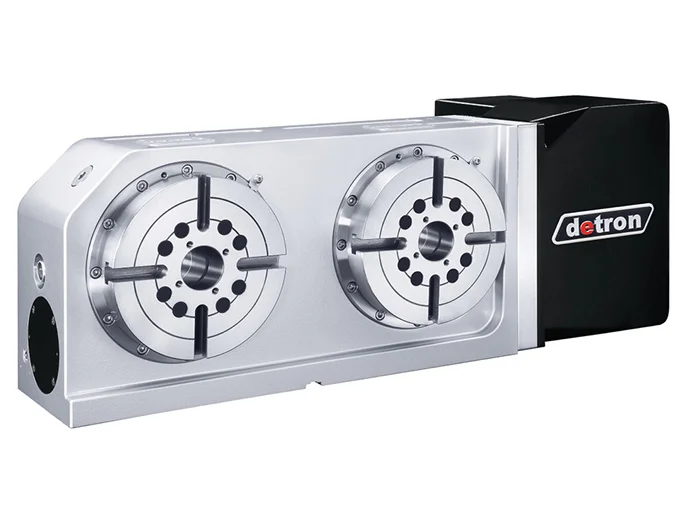

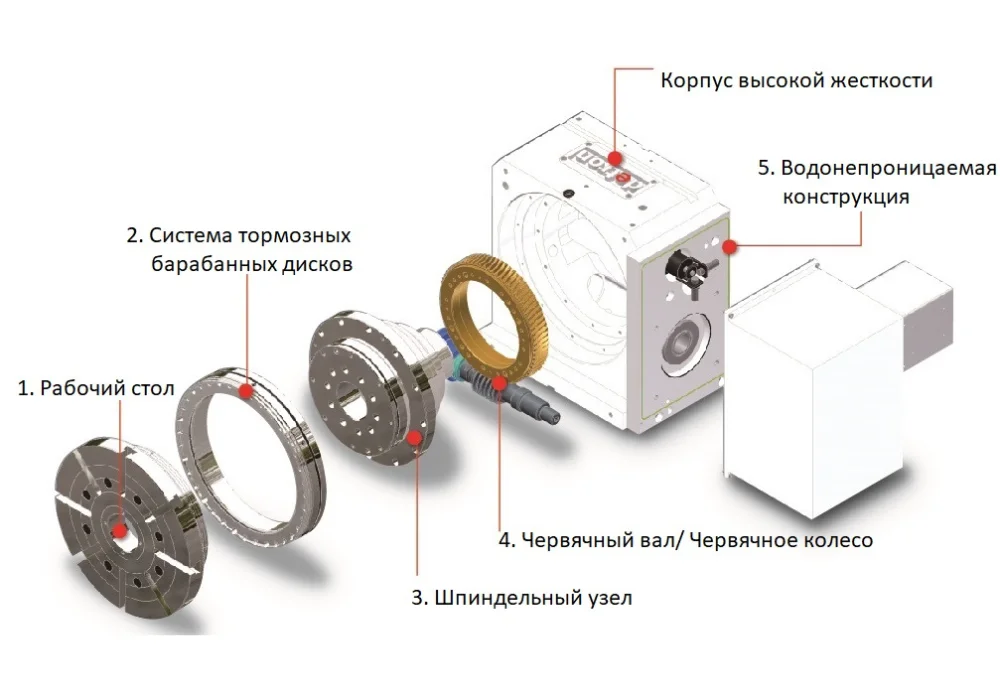

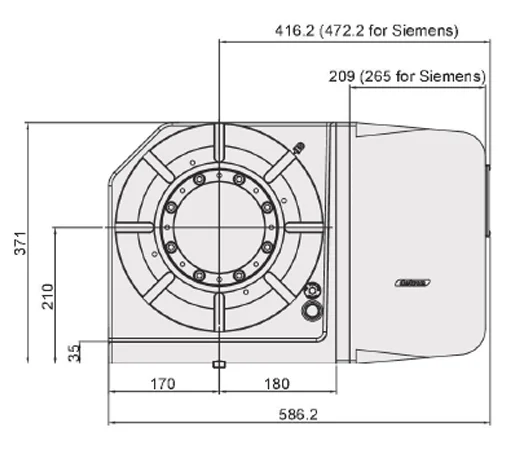

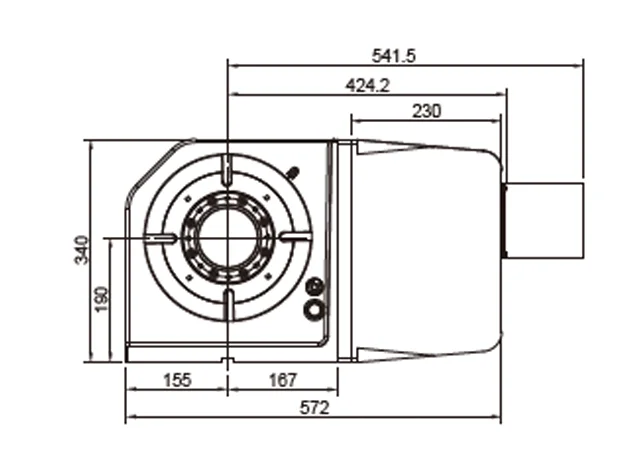

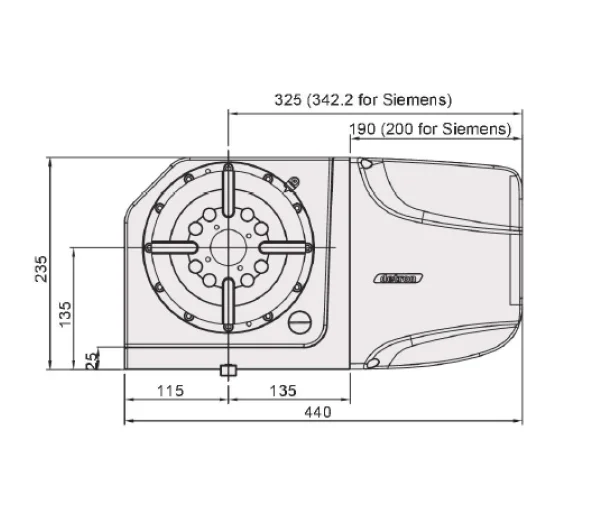

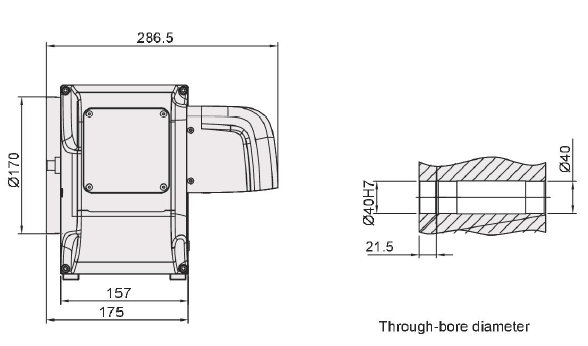

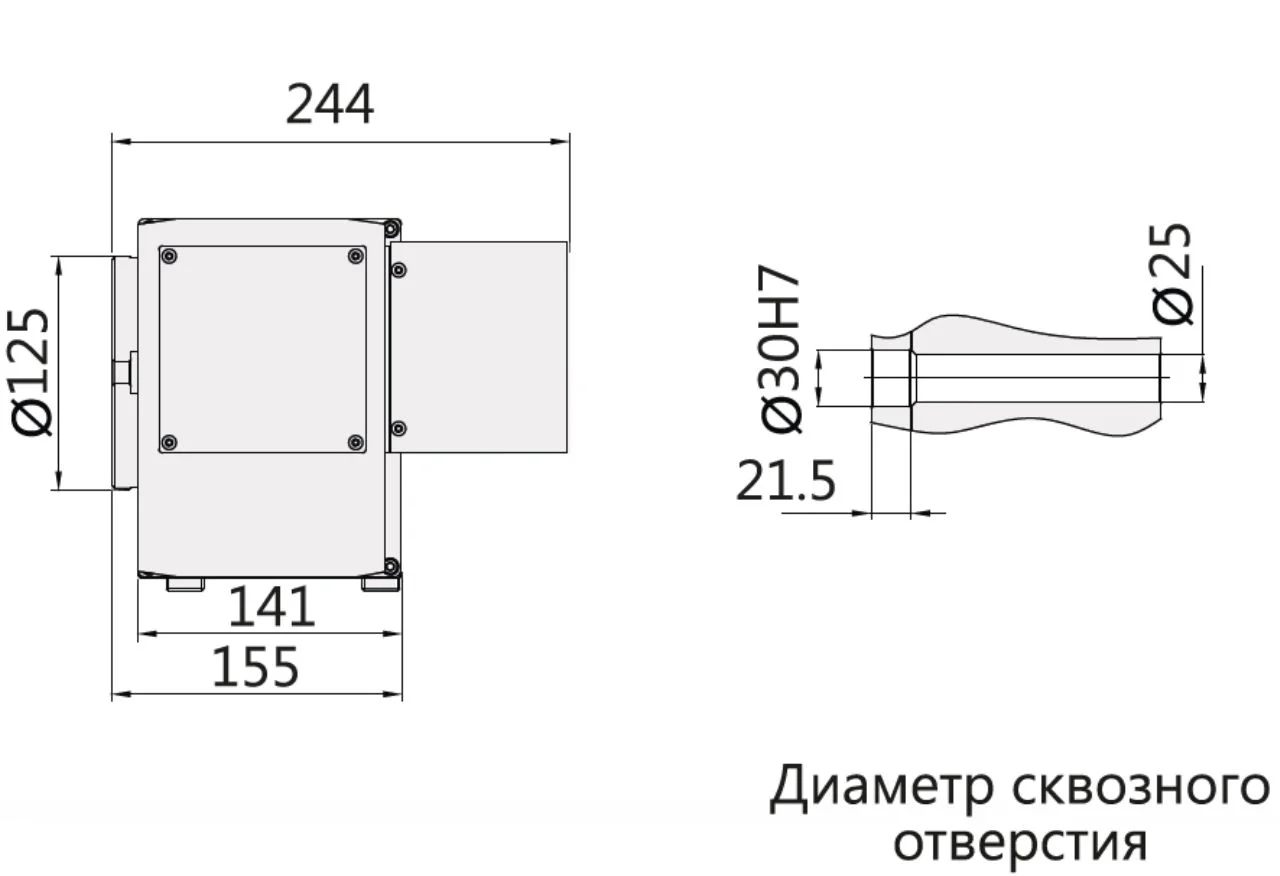

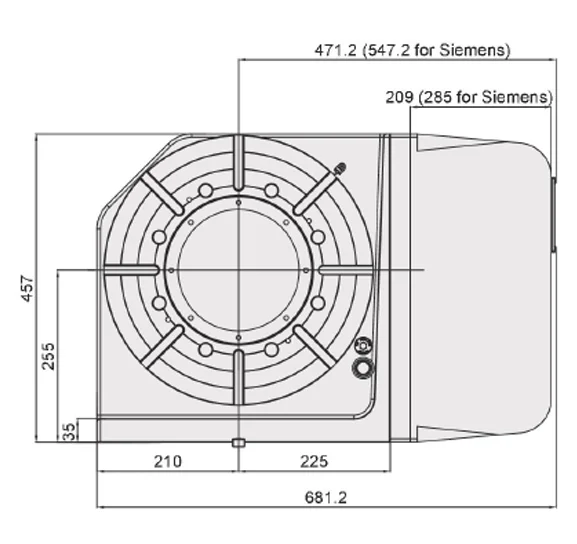

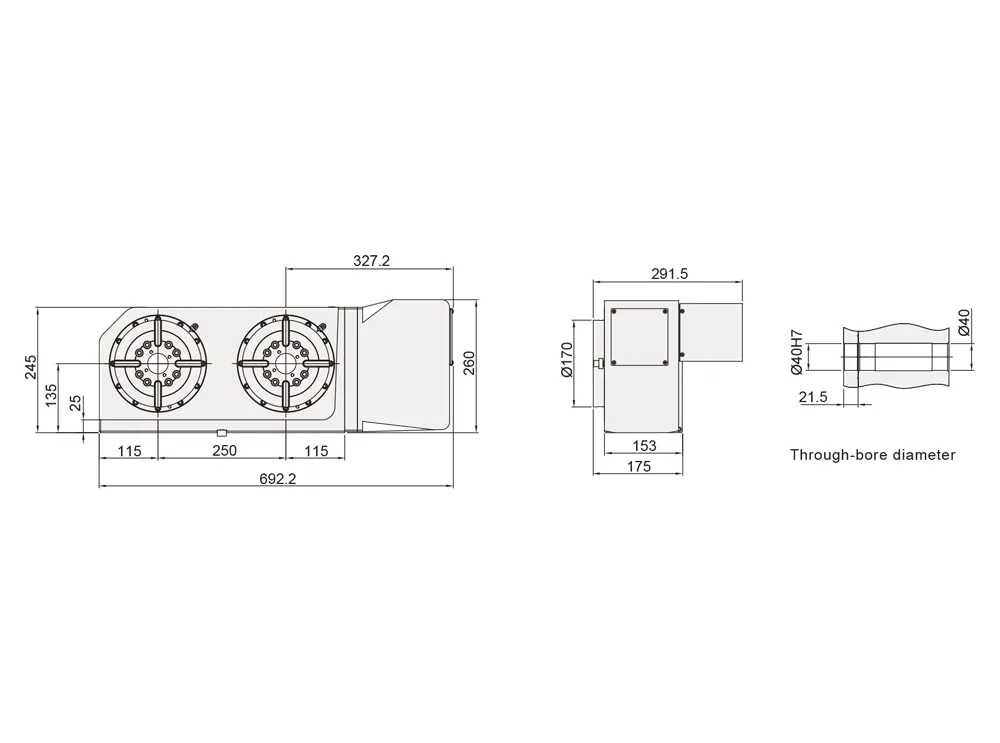

Поворотный стол — 4-я ось
Одна управляемая ось вращения для индексирования или непрерывной интерполяции.
- фланцы и валы;
- отверстия по окружности;
- обработка граней;
- кулачки и спиральные элементы.

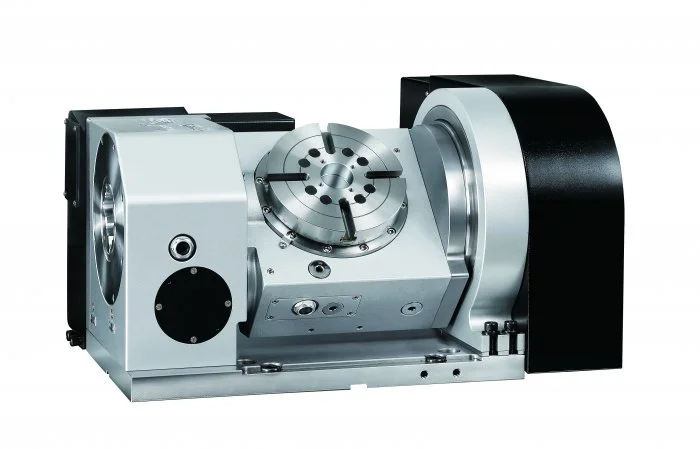

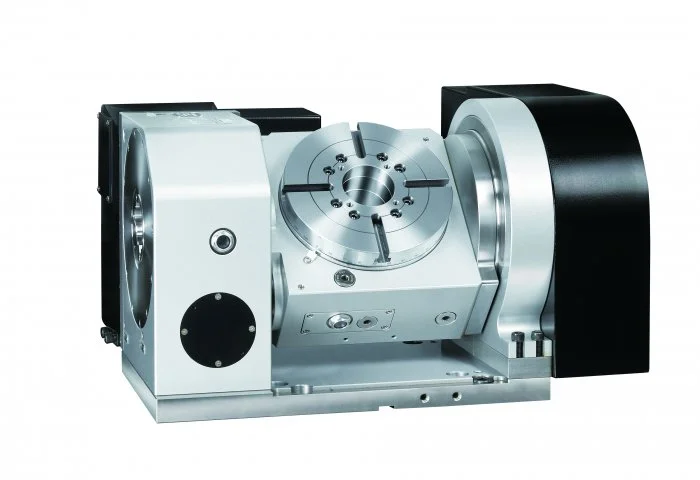

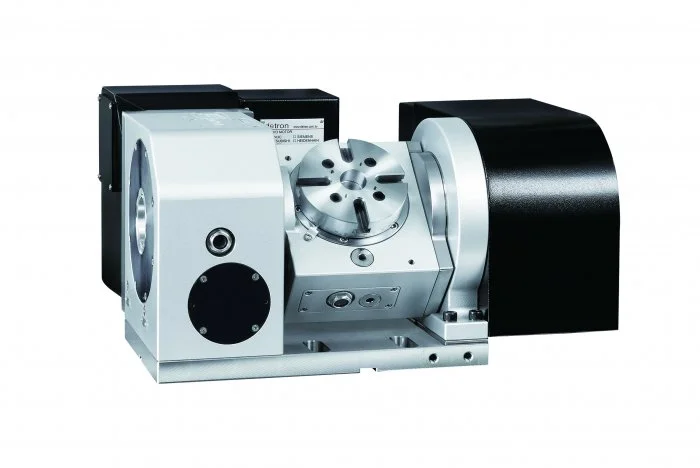

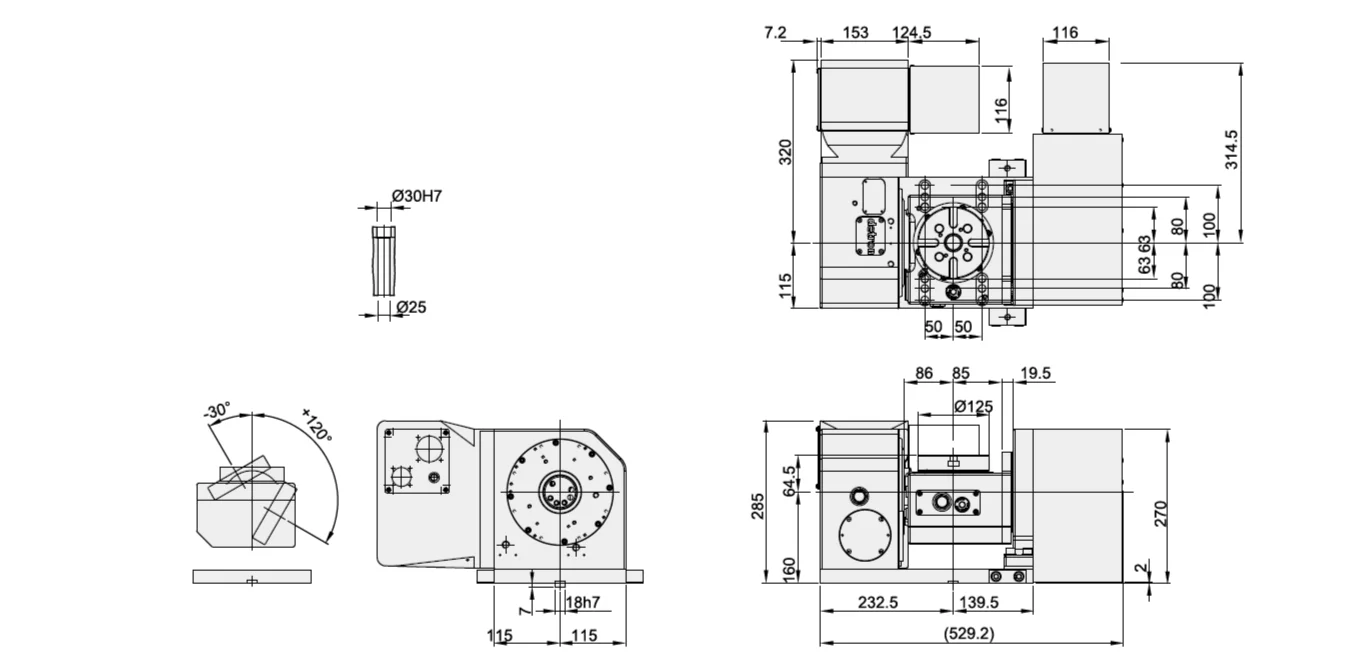

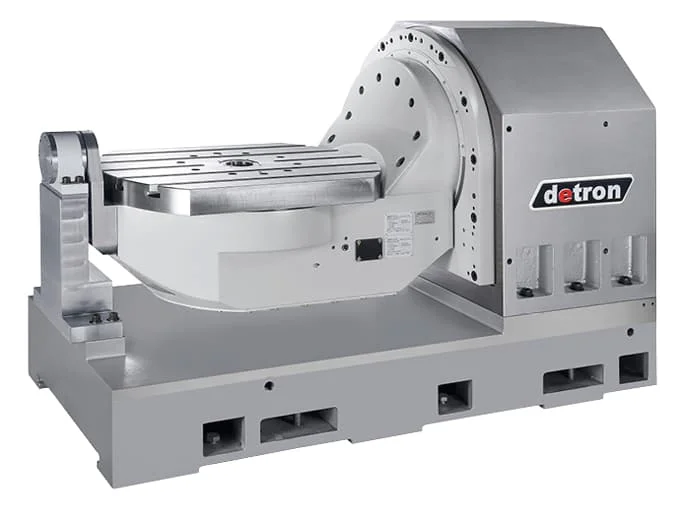

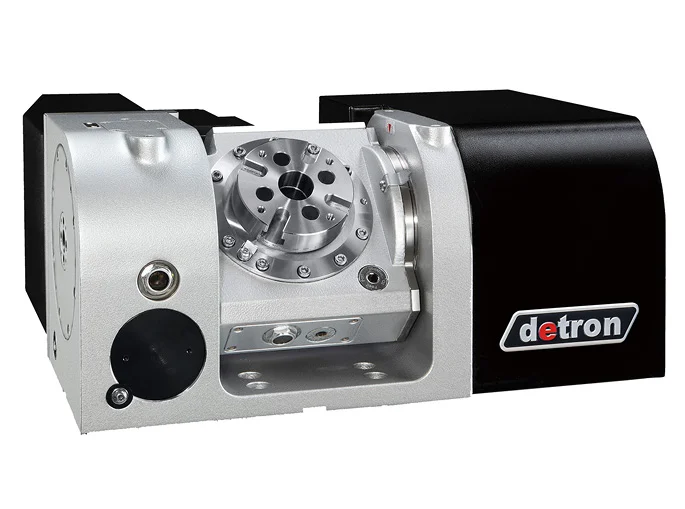

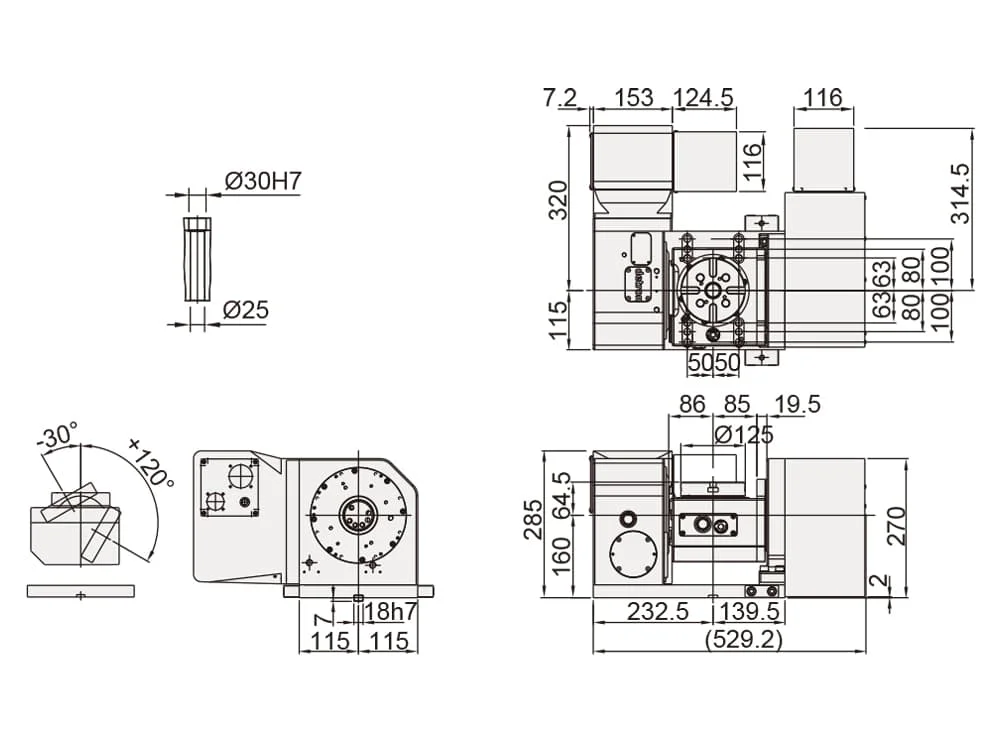

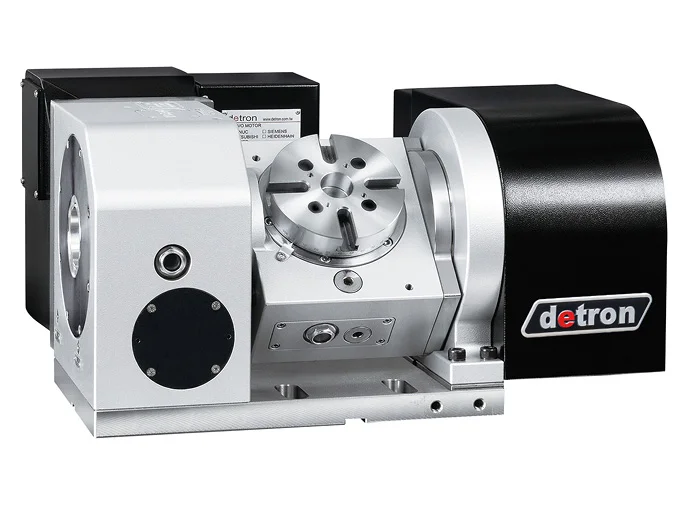

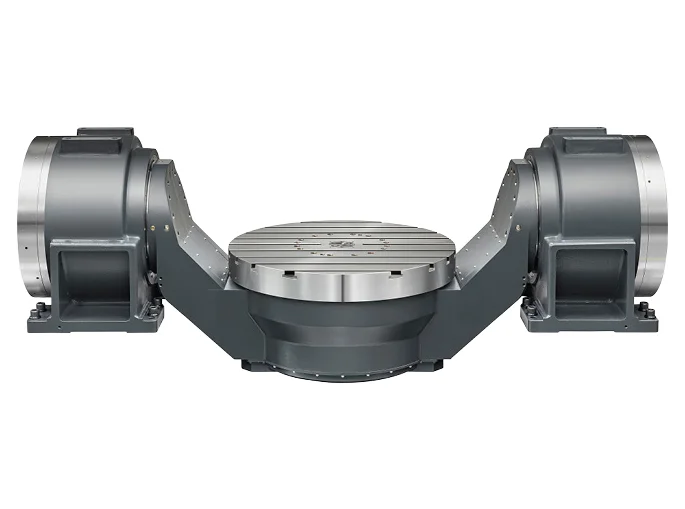

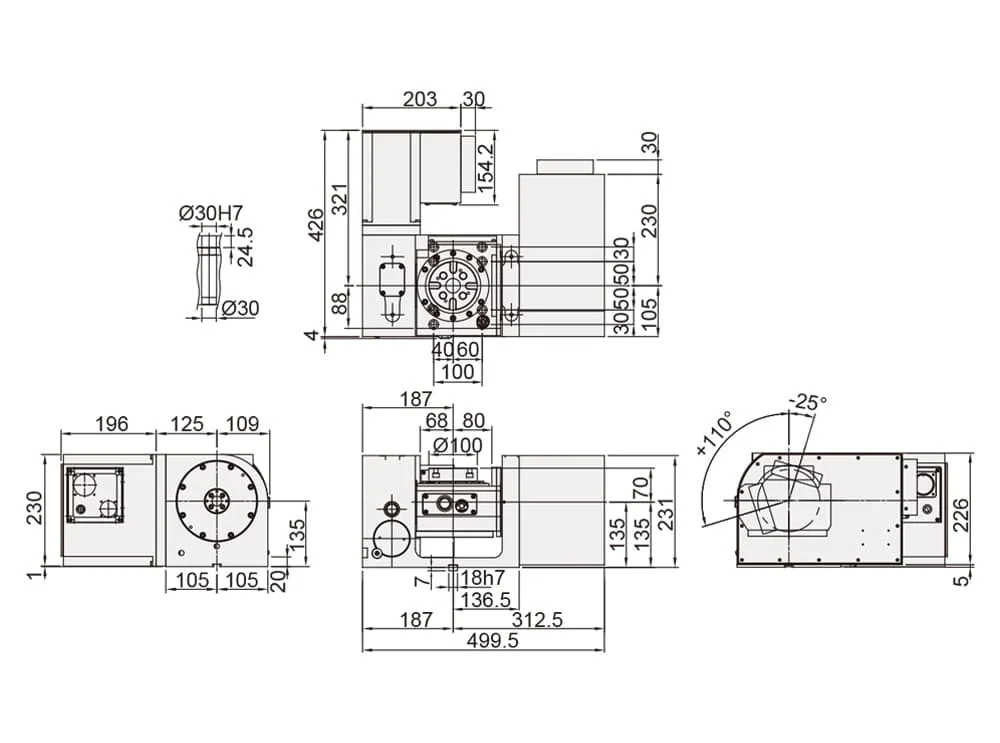

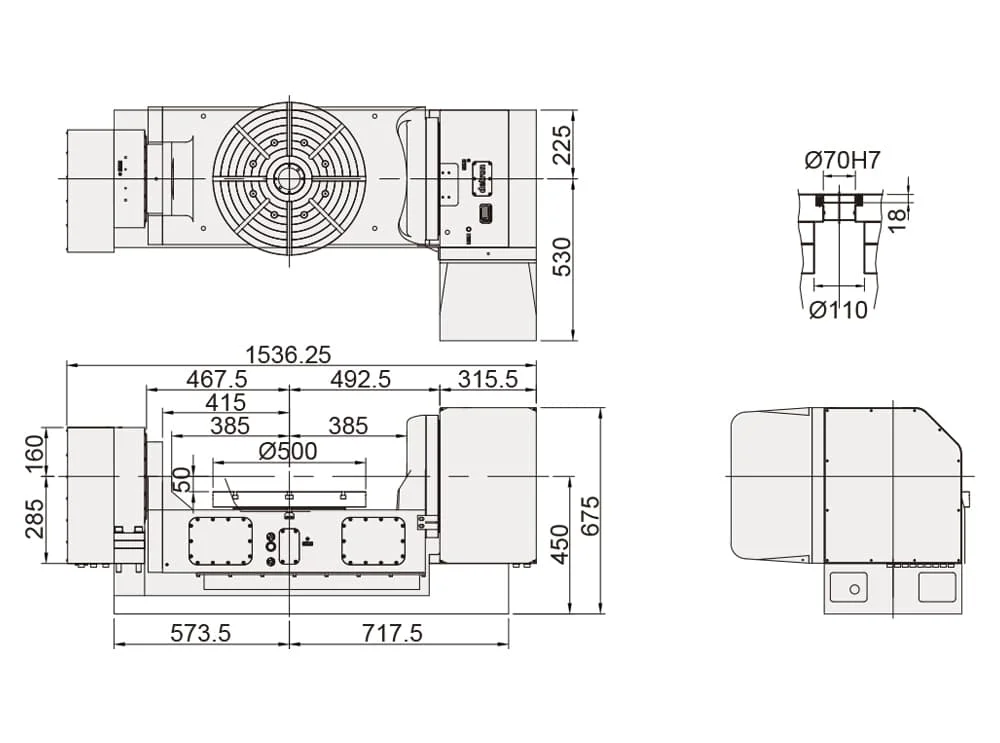

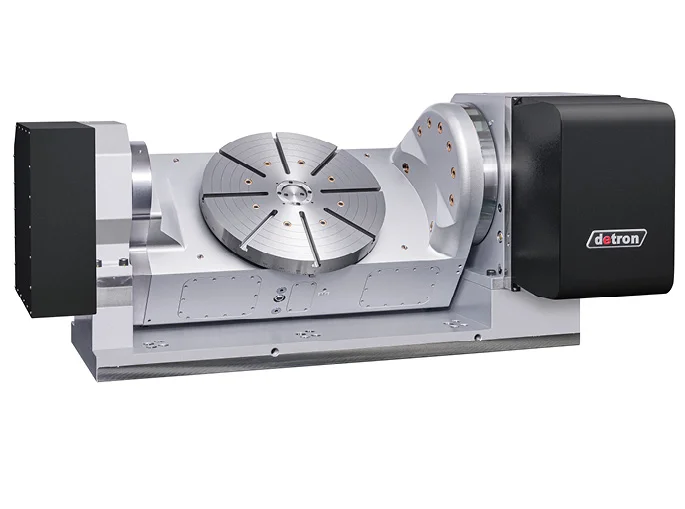

Наклонно-поворотный — 4-я и 5-я оси
Две управляемые поворотные координаты для 3+2 и, при соответствующей интеграции, непрерывной 5-осевой обработки.
- корпусные детали;
- наклонные отверстия;
- пресс-формы;
- сложные пространственные поверхности.
Индексный стол
Для быстрого и повторяемого углового позиционирования. Конструкция привода зависит от серии.
- серийная обработка;
- фиксированные угловые позиции;
- высокая повторяемость;
- быстрая смена позиции.
Сравнение
| Параметр | 4-я ось | 4-я + 5-я оси | Индексный |
|---|---|---|---|
| Координаты | 1 | 2 | Обычно 1 |
| Режим | Позиционирование или интерполяция | 3+2, 4+1, simultaneous 5-axis | Позиционирование |
| Применение | Валы, фланцы, отверстия | Корпуса, пресс-формы, сложные детали | Серийные угловые позиции |
| Точность | Определяется паспортом конкретной модели | ||
Как подобрать поворотный стол
Параметры детали
- габариты и масса;
- тип обработки;
- требуемые углы;
- точность;
- серийность.
Параметры станка
- размер рабочего стола;
- рабочая зона;
- модель ЧПУ;
- свободные каналы осей;
- приводы и обратная связь.
Совместимость с системами ЧПУ
Возможность интеграции с FANUC, Siemens, HEIDENHAIN, Mitsubishi и другими системами определяется конкретной конфигурацией станка.
Для позиционного индексирования может применяться внешний контроллер с обменом через M-коды. Для полноценной 4- или 5-осевой интерполяции поворотная ось должна быть интегрирована непосредственно в CNC.
Частые вопросы
Зачем нужен поворотный стол?
Чем 4-я ось отличается от 5-й?
Можно ли сделать из 3-осевого станка 5-осевой?
Совместим ли стол Detron, GSA или TJR с моим станком?
Какую точность обеспечивают поворотные столы?
Что выбрать: поворотный или наклонно-поворотный?
Подберем поворотный стол под ваш станок
Отправьте модель станка, систему ЧПУ и чертеж детали. Проверим возможность интеграции и предложим подходящий Detron, GSA или TJR.
