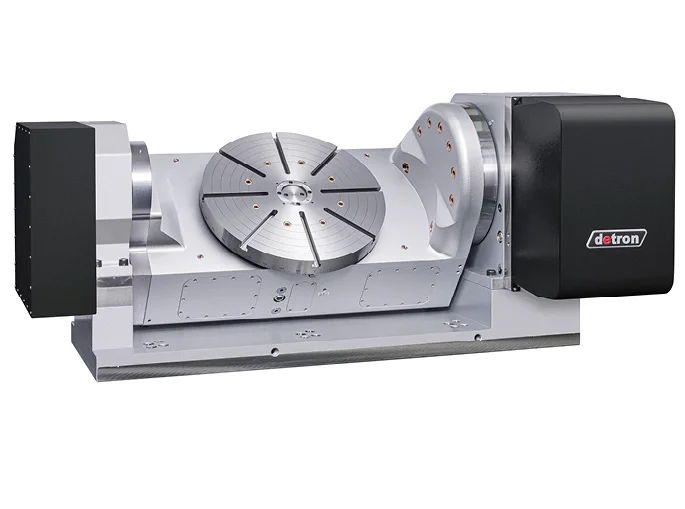

RCTFE-500HL — крупногабаритный двухосевой наклонно-поворотный стол с планшайбой диаметром 500 мм. Модель предназначена для высокоточной пятиосевой обработки тяжёлых корпусных деталей и заготовок сложной формы.
Роликово-кулачковый механизм обеспечивает передачу движения без люфта, высокую жёсткость осей и стабильную точность позиционирования при продолжительной эксплуатации.
Ключевые параметры RCTFE-500HL
Преимущества модели
Беззазорная передача
Роликово-кулачковый привод Roller Gear Cam работает на основе контакта качения и обеспечивает высокую жёсткость без механического люфта.
Работа с тяжёлыми деталями
Допустимая нагрузка достигает 500 кг при горизонтальном положении планшайбы и 350 кг при наклоне от 0° до 90°.
Мощная фиксация осей
Гидравлический тормоз обеспечивает момент зажима 2500 Н·м на поворотной оси и 3000 Н·м на наклонной оси.
Стабильная повторяемость
Повторяемость позиционирования составляет 6 угловых секунд по поворотной оси и 8 угловых секунд по наклонной оси.
Применение: пятиосевая обработка крупногабаритных корпусных деталей, элементов энергетического оборудования, пресс-форм, авиационных компонентов и других ответственных изделий.

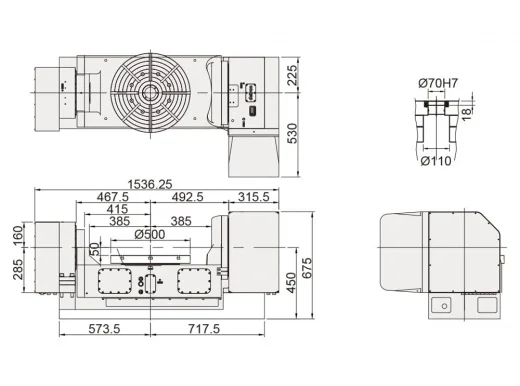

Технические характеристики
| Диаметр планшайбы | Ø500 мм |
|---|---|
| Диаметр центрального отверстия | Ø70H7 мм |
| Ширина Т-образного паза | 14H7 мм |
| Высота стола в горизонтальном положении | 400 мм |
| Высота центра в вертикальном положении | 450 мм |
| Диапазон наклона | от −120° до +30° |
| Тип тормоза | гидравлический, на обеих осях |
| Давление тормозной системы | 5 МПа |
| Передаточное отношение R / T | 1:90 / 1:150 |
| Максимальная скорость R / T | 30 / 20 об/мин |
| Момент зажима R / T | 2500 / 3000 Н·м |
| Горизонтальная нагрузка | 500 кг |
| Нагрузка при наклоне 0–90° | 350 кг |
| Допустимый дисбалансный момент | 300 Н·м |
| Стандартный момент инерции нагрузки | 9,6 кг·м² |
| Разрешение | 0,001° |
| Точность позиционирования R / T | 20″ / 60″ |
| Повторяемость R / T | 6″ / 8″ |
| Допустимый момент кулачкового механизма | 1600 Н·м |
| Количество каналов вращающегося соединения | до 6 |
| Масса без серводвигателей | 1360 кг |
Важно: серводвигатели не входят в указанную массу стола. Приводы, кабели, система управления и вращающиеся соединения подбираются с учётом модели станка, ЧПУ и технологической задачи.
Часто задаваемые вопросы
Поворотная и наклонная оси оснащены беззазорным роликово-кулачковым приводом Roller Gear Cam.
На обеих осях применяется гидравлический тормоз с рабочим давлением 5 МПа.
Допустимая нагрузка составляет 500 кг в горизонтальном положении и 350 кг при наклоне планшайбы от 0° до 90°.
Конструкция допускает установку вращающегося соединения с количеством каналов до шести. Исполнение подбирается при заказе.
