Горизонтальные фрезерные обрабатывающие центры с ЧПУ в Омске
Высокопроизводительное оборудование для серийного производства корпусных деталей: паллетная смена, 4-я ось B, магазин до 120 инструментов. Стол 500-1000 мм, мощность до 54 кВт, конус BT-50/HSK-A100. Гарантия, сервис, пусконаладка.

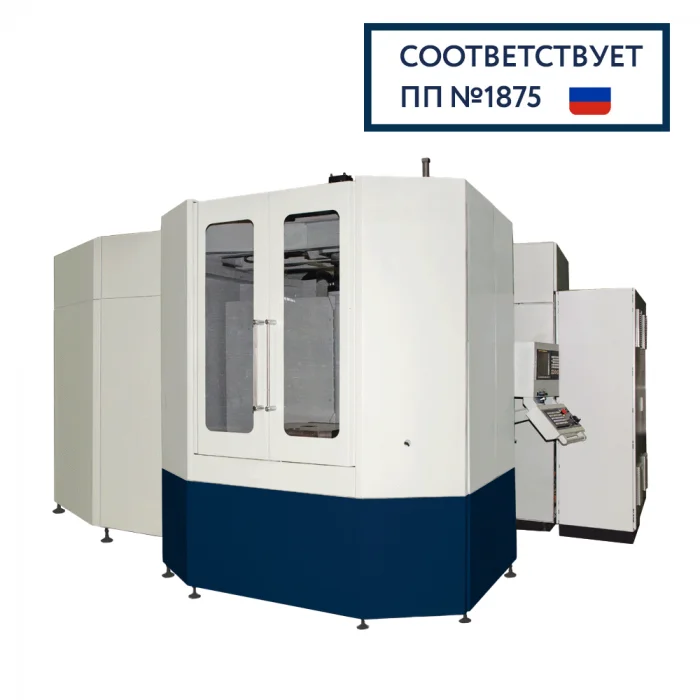

Горизонтальные фрезерные обрабатывающие центры в компании «ИНКОР»
Горизонтальные фрезерные обрабатывающие центры (HMC) — это высокопроизводительное оборудование для серийного и массового производства корпусных деталей из стали, чугуна, алюминия. Горизонтальное расположение шпинделя обеспечивает естественный отвод стружки, высокую жёсткость конструкции и возможность обработки детали со всех сторон за одну установку.
В каталоге компании «ИНКОР» представлены горизонтальные обрабатывающие центры с рабочим столом от 500×600 мм до 1000×1000 мм, перемещениями по осям до 1600×1100×1200 мм, мощностью шпинделя от 15 до 54 кВт. Оборудование оснащается паллетной сменой, поворотной осью B (4-я координата) и инструментальными магазинами на 40-120 позиций.
Ключевое преимущество горизонтальных центров — возможность обработки 4-5 граней детали без переустановки благодаря поворотному столу с осью B. Это критично для корпусных деталей, блоков цилиндров, коробок передач, гидравлических блоков, где требуется высокая точность взаимного расположения отверстий и плоскостей.
Особенности горизонтальных обрабатывающих центров
Естественный отвод стружки
Горизонтальное расположение шпинделя обеспечивает самотёк стружки и СОЖ из зоны резания. Это снижает риск повторного попадания стружки в обработку и увеличивает стойкость инструмента.
- Автоматический съём стружки
- Защита от повторного резания
- Увеличение стойкости инструмента
Паллетная смена
Система с двумя или более паллетами позволяет устанавливать новую заготовку, пока идёт обработка на другой паллете. Производительность увеличивается на 30-50% за счёт сокращения времени простоя.
- Две и более рабочие позиции
- Автоматическая смена паллет
- Сокращение времени цикла
4-я ось B (поворотный стол)
Поворотный стол с осью B (±90° или 360°) позволяет обрабатывать деталь со всех сторон без переустановки. Критично для корпусных деталей с отверстиями на нескольких гранях.
- Обработка 4-5 граней за установку
- Высокая точность взаимного расположения
- Сокращение времени переналадки
Преимущества горизонтальных центров для серийного производства
Высокая производительность
Паллетная смена + большой инструментальный магазин (40-120 позиций) + 4-я ось = минимальное время цикла и максимальная загрузка оборудования. Идеально для серий от 100 до 10000+ деталей.
Высокая жёсткость и точность
Горизонтальная компоновка обеспечивает лучшую разгрузку шпинделя и минимальные вибрации при тяжёлой обработке. Точность позиционирования до ±0.005 мм, повторяемость до ±0.003 мм.
Автоматизация и интеграция
Горизонтальные центры легко интегрируются в гибкие производственные ячейки с роботами-манипуляторами и системами автоматической загрузки заготовок.
Универсальность обработки
Один горизонтальный центр может заменить производственную линию из нескольких вертикальных станков: фрезерование, сверление, расточка, нарезание резьбы — всё в одной установке.
Ключевые параметры при выборе горизонтального центра
Ориентируйтесь на следующие характеристики при подборе оборудования:
- Размер стола — определяет габариты обрабатываемой детали (500×600 мм для компактных моделей, 1000×1000 мм для крупных)
- Перемещения по осям X/Y/Z — рабочий диапазон станка (до 1600×1100×1200 мм)
- Конус шпинделя — BT-50 для тяжёлой силовой обработки (до 6000-8000 об/мин), HSK-A100 для высокоскоростной (до 10000-20000 об/мин)
- Мощность шпинделя — от 15 кВт для средних нагрузок до 54 кВт для тяжёлой обработки чугуна и стали
- Паллетная смена — 2 паллеты для базовой автоматизации, 4+ паллеты для максимальной производительности
- Инструментальный магазин — от 40 до 120 позиций; конвейерный (гусеничный) тип обеспечивает быструю смену инструмента
- Поворотная ось B — ±90° для обработки 4 граней, 360° для полной обработки детали без переустановки
- Система ЧПУ — Fanuc, Siemens, Mitsubishi с поддержкой 4-осевой интерполяции и макропрограммирования
Области применения горизонтальных обрабатывающих центров
Блоки цилиндров, головки блоков, корпуса КПП, элементы подвески, кронштейны
Корпуса гидрораспределителей, блоки клапанов, цилиндры, коллекторы
Корпуса насосов, компрессоров, турбин, элементы редукторов
Корпуса редукторов, элементы тормозных систем, соединительные узлы, рамы тележек
Корпуса шпиндельных бабок, станины, суппорты, элементы механизмов подачи
Элементы судовых двигателей, насосные группы, соединительные фланцы, детали гидравлики

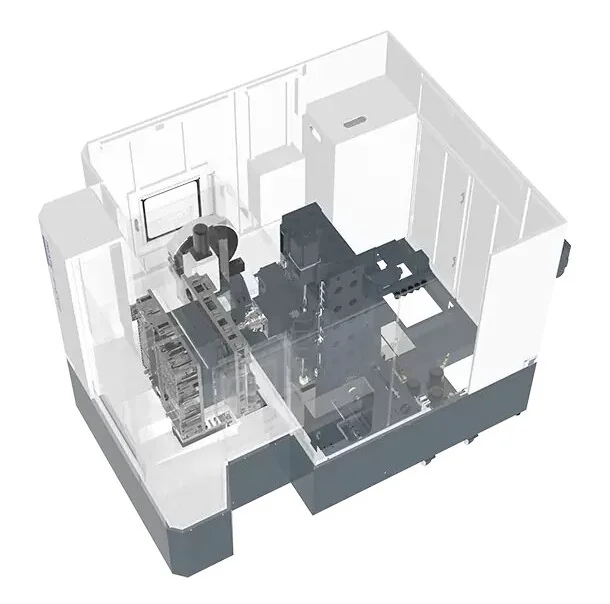

Конструкция и принцип работы

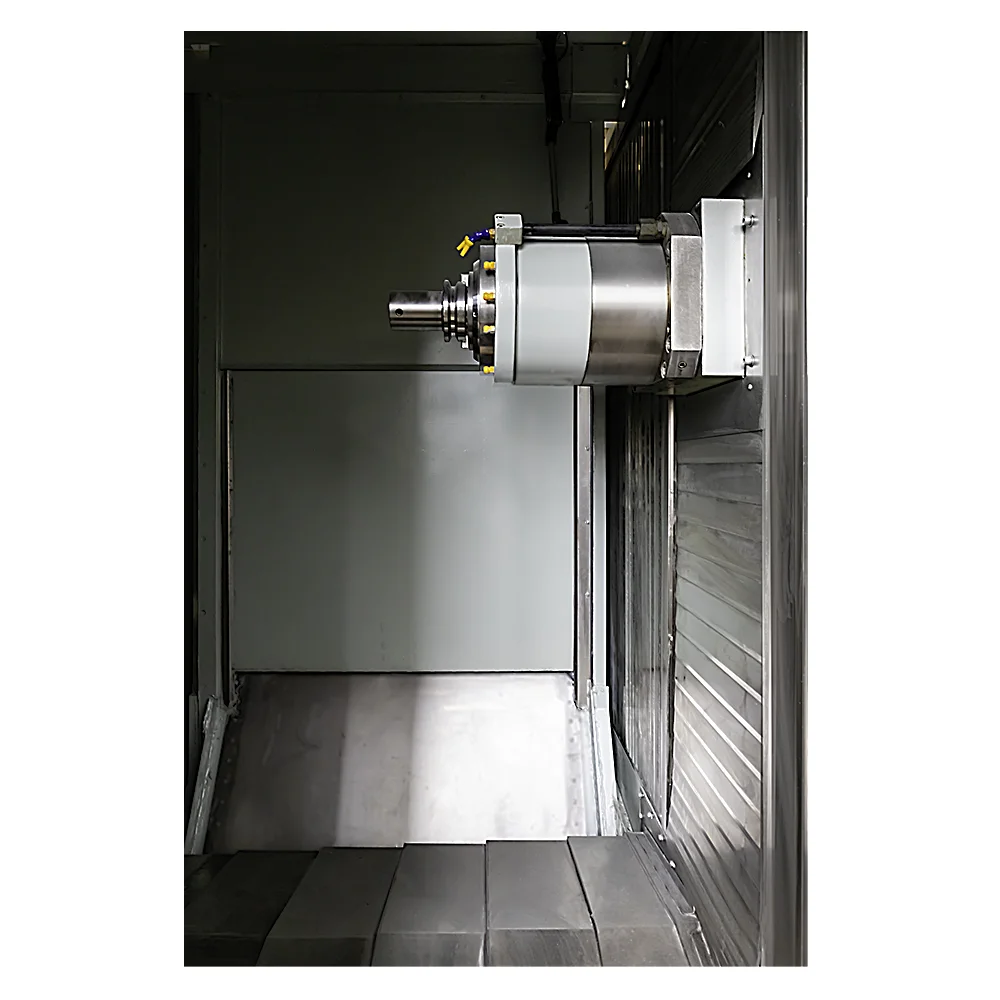

Горизонтальные обрабатывающие центры отличаются от вертикальных ориентацией шпинделя и компоновкой осей. Шпиндель расположен горизонтально и перемещается по оси Z, стол с паллетами — по осям X и Y, поворотная ось B обеспечивает вращение заготовки. Такая конструкция обеспечивает высокую жёсткость при обработке тяжёлых корпусных деталей.
Система паллетной смены — ключевой элемент для серийного производства. Пока на одной паллете идёт обработка, оператор устанавливает новую заготовку на вторую. Время смены паллеты составляет 10-30 секунд, что минимизирует простой оборудования.
Инструментальный магазин горизонтальных центров — конвейерного (гусеничного) типа на 40-120 позиций. Автоматическая смена инструмента происходит за 1-3 секунды. Большой магазин позволяет выполнять сложные многооперационные детали без ручной переналадки.
Системы ЧПУ и программное обеспечение
Горизонтальные обрабатывающие центры оснащаются системами ЧПУ ведущих производителей: Fanuc, Siemens, Mitsubishi. Все системы поддерживают русский интерфейс, 4-осевую интерполяцию, компенсацию инструмента, макропрограммирование и цикл обработки по паллетам.
Для программирования сложных корпусных деталей используются CAM-системы: Mastercam, PowerMill, HyperMill. Наши инженеры помогают с написанием управляющих программ, оптимизацией режимов резания и настройкой цикла обработки для максимальной производительности.
Сервисные услуги ИНКОР
Подбор и поставка
Подберём оптимальную модель под габариты ваших деталей, серию и бюджет. Поставка оборудования с полным пакетом документов и таможенным оформлением.
Оснастка и инструмент
Фрезы, оправки, патроны, системы зажима, паллеты со склада в Омске. Единый поставщик станка и оснастки — удобство и гарантия совместимости.
Пусконаладка и обучение
Монтаж, наладка, ввод в эксплуатацию. Обучение персонала программированию ЧПУ, работе с паллетной сменой и оптимизации циклов.
Гарантийное обслуживание
Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России и СНГ.
Постгарантийный сервис
Диагностика, аварийный ремонт, модернизация. Склад запчастей и инструмента в Омске для оперативного реагирования.
Внедрение технологии
Разработка технологических процессов для корпусных деталей, написание управляющих программ, оптимизация режимов резания под ваши материалы.
Частые вопросы о горизонтальных обрабатывающих центрах
Чем горизонтальный обрабатывающий центр отличается от вертикального?
В горизонтальном центре шпиндель расположен горизонтально, что обеспечивает естественный отвод стружки, высокую жёсткость конструкции и возможность установки паллетной смены. Вертикальные центры лучше подходят для плоских деталей, горизонтальные — для корпусных и серийного производства с обработкой со всех сторон.
Для каких задач подходят горизонтальные фрезерные центры?
Горизонтальные центры оптимальны для серийного и массового производства корпусных деталей: блоки цилиндров, коробки передач, гидравлические блоки, корпуса насосов и компрессоров. Паллетная смена и 4-я ось позволяют обрабатывать деталь со всех сторон без переустановки, что критично для точности взаимного расположения отверстий.
Что такое паллетная смена и зачем она нужна?
Паллетная смена — это система с двумя или более рабочими столами (паллетами). Пока на одной паллете идёт обработка, оператор устанавливает новую заготовку на вторую. Это сокращает время простоя и повышает производительность на 30-50%. Для массового производства доступны системы с 4 и более паллетами.
Какой конус шпинделя выбрать: BT-50 или HSK-A100?
BT-50 — стандарт для тяжёлой силовой обработки чугуна, стали при скоростях до 6000-8000 об/мин. Обеспечивает максимальный крутящий момент. HSK-A100 — высокоскоростной конус для прецизионной обработки при скоростях до 10000-20000 об/мин с лучшей балансировкой и жёсткостью. Выбор зависит от материала и требуемой производительности.
Сколько инструментов может хранить магазин горизонтального центра?
Горизонтальные центры оснащаются конвейерными (гусеничными) магазинами на 40-120 инструментов. Для простых деталей достаточно 40-60 позиций, для сложных корпусных деталей с множеством операций рекомендуется 80-120 инструментов. Большой магазин сокращает время переналадки и позволяет выполнять деталь за одну установку.
Нужна ли 4-я ось для горизонтального обрабатывающего центра?
Поворотная ось B (±90° или 360°) критична для обработки корпусных деталей со всех сторон без переустановки. Она позволяет фрезеровать 4-5 граней детали за одну установку, что повышает точность взаимного расположения отверстий и сокращает время цикла. Для плоских деталей 4-я ось не обязательна.
Подберём горизонтальный обрабатывающий центр под вашу серию
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит габариты деталей, материал, требуемую серию и подготовит коммерческое предложение с расчётом окупаемости.
Горизонтальные фрезерные обрабатывающие центры с ЧПУ в Омске от компании «ИНКОР»
Компания «ИНКОР» поставляет горизонтальные фрезерные обрабатывающие центры с ЧПУ в Омске для высокоточного серийного производства корпусных деталей из стали, чугуна, алюминия. Оборудование позволяет выполнять все виды фрезерных операций: фрезерование плоскостей, уступов, пазов, контуров, сверление, растачивание, нарезание резьбы — на 4-5 гранях детали за одну установку.
Горизонтальные обрабатывающие центры состоят из станины, горизонтального шпинделя, поворотного стола с паллетной сменой, системы автоматической смены инструмента (40-120 позиций) и системы ЧПУ (Fanuc, Siemens, Mitsubishi). Горизонтальная компоновка обеспечивает естественный отвод стружки, высокую жёсткость при тяжёлой обработке и возможность интеграции в гибкие производственные ячейки.
Мы помогаем подобрать оптимальное решение: анализируем ваши детали (габариты, материал, точность, серия), рассчитываем необходимую модель станка с оптимальным размером стола, мощностью шпинделя и конфигурацией паллетной смены, поставляем оснастку и инструмент, проводим пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Подобрать горизонтальные фрезерные обрабатывающие центры, дополнительную оснастку и запчасти к ним можно в нашем каталоге. Там указаны все необходимые характеристики и особенности выбранного оборудования. Информацию по ценам, доставке и пусконаладочным работам можно узнать у наших менеджеров.
