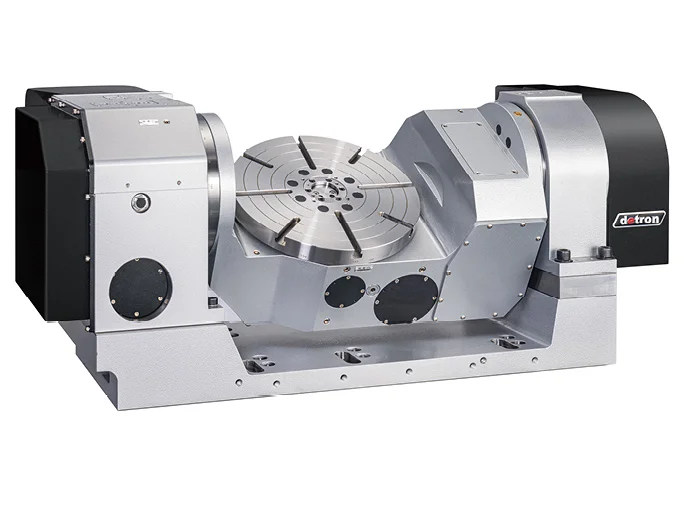

RCTFE-350H — двухосевой наклонно-поворотный стол с планшайбой диаметром 350 мм и роликово-кулачковым приводом. Модель предназначена для высокоточной пятиосевой обработки деталей за одну установку.
Беззазорная кинематическая схема обеспечивает высокую жёсткость, стабильность позиционирования и продолжительный срок службы механизма.
Ключевые параметры RCTFE-350H
Преимущества модели
Беззазорный привод
Роликово-кулачковый механизм Roller Gear Cam передаёт движение посредством контакта качения, обеспечивая высокую жёсткость и отсутствие люфта.
Обработка за одну установку
Поворотная и наклонная оси позволяют обрабатывать сложные поверхности и несколько сторон детали без повторной переустановки.
Надёжная фиксация
Гидравлический тормоз развивает зажимной момент 700 Н·м на поворотной оси и 1800 Н·м на наклонной оси.
Стабильное позиционирование
Повторяемость составляет 6 угловых секунд по поворотной оси и 8 угловых секунд по наклонной оси.
Область применения: пятиосевая обработка корпусных деталей, пресс-форм, элементов энергетического оборудования, авиационных компонентов и других изделий со сложной геометрией.

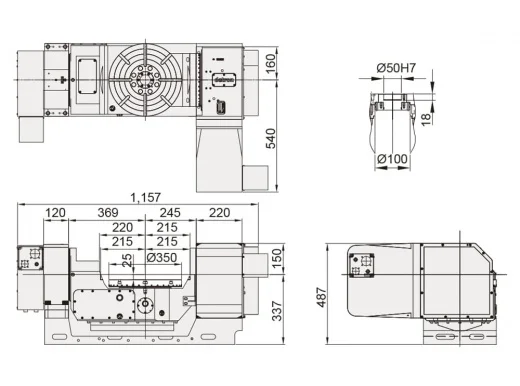

Технические характеристики
| Диаметр планшайбы | Ø350 мм |
|---|---|
| Центральное отверстие | Ø50H7 мм |
| Ширина Т-образного паза | 12H7 мм |
| Высота в горизонтальном положении | 312 мм |
| Высота центра в вертикальном положении | 337 мм |
| Диапазон наклона | от −120° до +30° |
| Тип тормоза | гидравлический, на обеих осях |
| Рабочее давление тормоза | 5 МПа |
| Передаточное отношение R / T | 1:60 / 1:72 |
| Максимальная скорость R / T | 50 / 25 об/мин |
| Момент зажима R / T | 700 / 1800 Н·м |
| Горизонтальная нагрузка | 200 кг |
| Нагрузка при наклоне 0–90° | 100 кг |
| Разрешение | 0,001° |
| Точность позиционирования R / T | 20″ / 60″ |
| Повторяемость R / T | 6″ / 8″ |
| Допустимый дисбалансный момент | 100 Н·м |
| Допустимый момент кулачкового механизма | 800 Н·м |
| Количество каналов вращающегося соединения | до 6 |
| Масса без серводвигателей | 556 кг |
Важно: серводвигатели не входят в указанную массу. Исполнение приводов, система управления, кабели и дополнительные вращающиеся соединения подбираются с учётом модели станка и системы ЧПУ.
Часто задаваемые вопросы
Обе оси оснащены беззазорным роликово-кулачковым приводом Roller Gear Cam.
На поворотной и наклонной осях применяется гидравлический тормоз с рабочим давлением 5 МПа.
В горизонтальном положении допустима нагрузка до 200 кг, при наклоне от 0° до 90° — до 100 кг.
Стол поддерживает установку вращающегося соединения с количеством каналов до шести. Конкретная конфигурация согласовывается при заказе.
Подбор RCTFE-350H для вашего станка
Специалисты ИНКОР помогут проверить совместимость стола со станком и системой ЧПУ, подобрать серводвигатели, кабели, интерфейсы управления и дополнительную оснастку.
