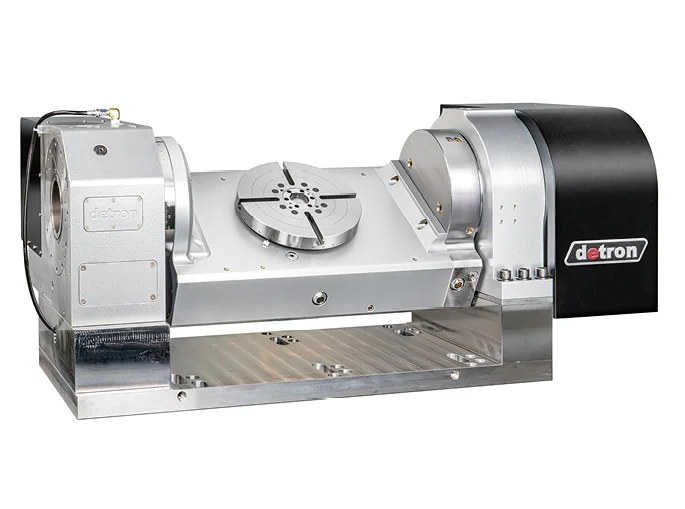

Detron RCTFE-260HL — наклонно-поворотный стол с роликовым кулачковым приводом Roller Gear Cam и двумя управляемыми осями. Модель предназначена для высокоточной 5-осевой обработки деталей массой до 100 кг.
Ключевые параметры RCTFE-260HL
Роликовый кулачковый привод
В RCTFE-260HL применяется механизм Roller Gear Cam с контактом качения. Производитель указывает отсутствие люфта, высокую жёсткость, повышенную скорость и КПД передачи более 80%.
В отличие от традиционной червячной передачи, роликовый кулачковый механизм передаёт движение через элементы качения. Такая конструкция предназначена для операций, где важны скорость позиционирования, долговременная стабильность и минимизация люфта привода.
Назначение
Стол применяется для фрезерования, сверления, растачивания и обработки сложных поверхностей с нескольких сторон за одну установку. Диапазон наклона от −120° до +30° расширяет доступ инструмента к боковым и обратным поверхностям заготовки.
Технические характеристики
| Модель | RCTFE-260HL |
|---|---|
| Категория осей | 5_AXIS |
| Тип привода | Роликовый кулачковый привод Roller Gear Cam |

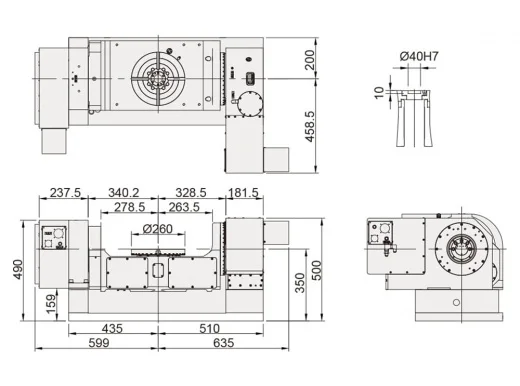

| Диаметр планшайбы | Ø260 мм |
| Диаметр центрального отверстия | Ø40H7 мм |
| Высота стола горизонтально | 350 мм |
| Высота центра вертикально | 350 мм |
| Ширина Т-образного паза | 12H7 мм |
| Тип тормоза | Гидравлический |
| Давление тормоза осей R/T | 2,5 / 5 МПа |
| Передаточное отношение R/T | 1:48 / 1:90 |
| Максимальная скорость осей R/T | 50 / 33,3 об/мин |
| Момент зажима осей R/T | 600 / 1400 Н·м |
| Нагрузка в горизонтальном положении | 100 кг |
| Нагрузка при наклоне 0–90° | 75 кг |
| Допустимый дисбалансный момент | 80 Н·м |
| Стандартный момент инерции | 1,6 кг·м² |
| Дискретность позиционирования | 0,001° |
| Точность позиционирования R/T | 20 / 60 угл. сек. |
| Повторяемость R/T | 6 / 8 угл. сек. |
| Диапазон наклона | от −120° до +30° |
| Допустимый момент кулачкового механизма | 280 Н·м |
| Максимальное количество каналов rotary joint | 4 |
| Масса без серводвигателей | 626 кг |
Конструктивные особенности
- роликовый кулачковый привод Roller Gear Cam;
- безлюфтовая передача движения через контакт качения;
- две управляемые оси: поворотная R и наклонная T;
- гидравлические тормоза обеих осей;
- давление тормоза 2,5 МПа для оси R и 5 МПа для оси T;
- скорость поворотной оси до 50 об/мин;
- скорость наклонной оси до 33,3 об/мин;
- возможность подключения rotary joint до четырёх каналов.
Давление гидравлического тормоза различается по осям: 2,5 МПа для поворотной оси R и 5 МПа для наклонной оси T. Это необходимо учитывать при проектировании гидравлической схемы.
Что проверить перед интеграцией
Рабочая зона
Проверьте высоту центра 350 мм, максимальный диаметр вращения и траекторию детали при полном диапазоне наклона.
Нагрузка
В расчёт включается масса детали, зажимного приспособления, крепежа и дополнительной оснастки.
Система ЧПУ
Необходимо проверить поддержку двух дополнительных осей, совместимость серводвигателей, приводов и обратной связи.
Гидравлика
Гидравлическая система должна обеспечивать раздельные рабочие давления 2,5 и 5 МПа для осей R и T.
Часто задаваемые вопросы
Модель оснащается роликовым кулачковым приводом Roller Gear Cam с безлюфтовой передачей через контакт качения.
Обе оси оснащены гидравлическими тормозами. Давление составляет 2,5 МПа для оси R и 5 МПа для оси T.
Допустимая нагрузка составляет 100 кг горизонтально и 75 кг при наклоне от 0° до 90°.
Производитель указывает отсутствие люфта, высокую жёсткость, высокую скорость и КПД передачи более 80%.
Нужны модель станка и ЧПУ, размеры рабочей зоны, масса детали и оснастки, чертёж детали, требуемые углы и параметры доступной гидравлической системы.
