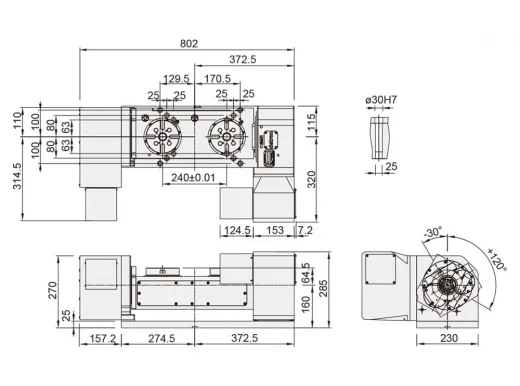

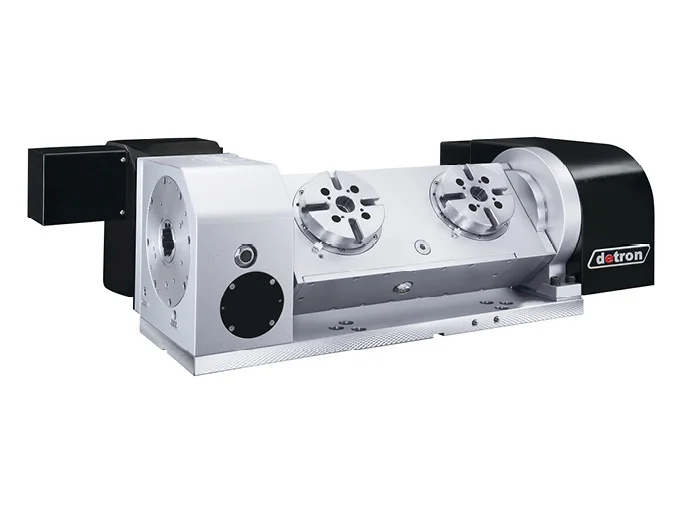

Detron GFA-125S-2W-240 — двухшпиндельный наклонно-поворотный стол с ЧПУ для 5-осевой обработки. Две планшайбы Ø125 мм с межосевым расстоянием 240 мм позволяют организовать параллельную обработку двух деталей и повысить производительность серийного производства.
Две рабочие позиции для серийного производства
GFA-125S-2W-240 разработан для задач, где важна не только многосторонняя обработка за один установ, но и производительность. Две поворотные позиции позволяют одновременно устанавливать две заготовки и использовать решение в серийных и автоматизированных производственных процессах.
Поворотная координата R и наклонная координата T управляются от ЧПУ. Максимальный диаметр вращения заготовки составляет 195 мм, а расстояние между центрами поворотных позиций — 240 мм.
Характеристики Detron GFA-125S-2W-240
| Категория | 5-я ось |
|---|---|
| Тип | многошпиндельный наклонно-поворотный стол с ЧПУ |
| Количество поворотных позиций | 2 |
| Диаметр планшайбы | Ø125 мм |
| Диаметр центрального отверстия | Ø30H7 мм |
| Межосевое расстояние | 240 мм |
| Максимальный диаметр вращения детали | 195 мм |
| Высота стола, горизонтально | 224,5 мм |
| Высота центра, вертикально | 160 мм |
| Т-образный паз | 12H7 мм |
| Направляющая шпонка | 18 мм |
| Тип тормоза | пневматический |
| Рабочее давление | 0,55–0,7 МПа |
| Передаточное отношение R / T | 1:90 / 1:90 |
| Максимальная скорость R / T | 22,2 / 22,2 об/мин |
| Момент зажима R / T | 140 / 300 Н·м |
| Допустимая нагрузка, горизонтально | 35 кг |
| Допустимая нагрузка при наклоне 0–90° | 20 кг |
| Допустимый момент дисбаланса | 24 Н·м |
| Допустимый момент инерции нагрузки | 0,1 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 40 / 60 угл. сек. |
| Повторяемость R / T | 6 / 8 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 85 Н·м |
| Масса без сервомоторов | 172 кг |
Когда имеет смысл двухшпиндельный стол
Что проверить перед установкой
- Поддержку дополнительных управляемых осей системой ЧПУ.
- Рабочую зону станка с учетом двух позиций и наклона −30°…+120°.
- Максимальный диаметр вращения детали — 195 мм.
- Межосевое расстояние рабочих позиций — 240 мм.
- Суммарную массу деталей и технологической оснастки.
- Допустимый момент дисбаланса — 24 Н·м.
- Допустимый момент инерции нагрузки — 0,1 кг·м².
- Наличие пневмосистемы 0,55–0,7 МПа.
