CONPROFE — ультразвуковые и 5-осевые станки с ЧПУ
Гравировально-фрезерное оборудование
Высокоточная обработка композитов, керамики, твердых и труднообрабатываемых материалов

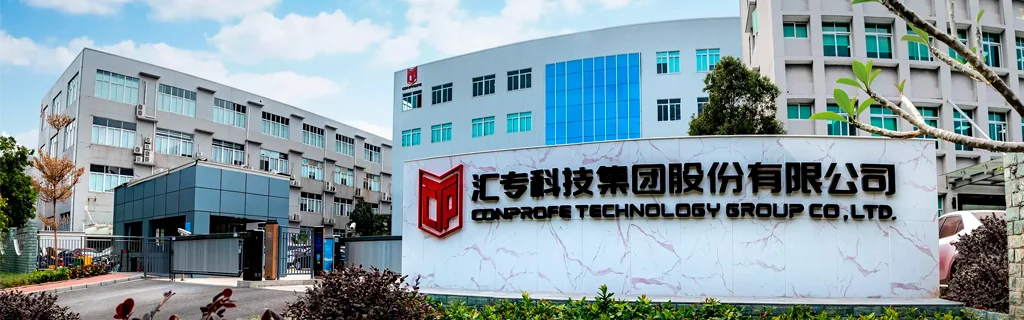

CONPROFE Technology Group — китайский разработчик высокотехнологичного металлообрабатывающего оборудования, инструментальных систем и компонентов для станков с ЧПУ. Компания основана в 2003 году, штаб-квартира расположена в Гуанчжоу.
Одно из ключевых направлений CONPROFE — интеграция ультразвуковой обработки с высокоскоростным трех- и пятиосевым фрезерованием. Такое оборудование ориентировано прежде всего на материалы, где обычная механическая обработка сопровождается высокими силами резания, быстрым износом инструмента, сколами или образованием микротрещин.
Компания ИНКОР осуществляет подбор и поставку оборудования CONPROFE, а также сопровождает проекты внедрения современных технологий механической обработки.
О производителе CONPROFE
CONPROFE Technology Group развивает оборудование и технологии в трех взаимосвязанных направлениях: готовые станки с ЧПУ, ключевые компоненты и высокопроизводительный инструмент.
Производитель последовательно создал собственную технологическую экосистему — от режущего инструмента, патронов, шпинделей и поворотных столов до полноценных 3- и 5-осевых обрабатывающих центров.
Компания позиционирует свои разработки вокруг трех принципов: эффективность, экологичность и интеллектуальное производство.
Что такое ультразвуковая обработка CONPROFE
В ультразвуковой системе электрическая энергия преобразуется в высокочастотные механические колебания, которые накладываются на обычное вращательное движение режущего инструмента.
Для технологий CONPROFE производитель указывает частоту примерно 16–60 кГц.
В процессе обработки инструмент и заготовка периодически разделяются на микроскопическом уровне. Это изменяет механику взаимодействия режущей кромки и материала.
В зависимости от материала и режима технология может использоваться для:
- уменьшения сил резания;
- снижения риска образования микротрещин;
- уменьшения заусенцев;
- повышения качества поверхности;
- снижения нагрузки на режущий инструмент;
- обработки твердых и хрупких материалов.
Какие материалы целесообразно обрабатывать ультразвуком
Техническая керамика
Керамические материалы обладают высокой твердостью и хрупкостью, поэтому при обычном резании возрастает риск сколов и микротрещин.
Карбид кремния
SiC используется в высокотехнологичных и полупроводниковых применениях и относится к сложным для механической обработки материалам.
Стекло и сапфир
Высокая твердость и хрупкий характер разрушения требуют стабильной технологии и специального инструмента.
Композитные материалы
Для CFRP и других композитов важны снижение расслоения, заусенцев и повреждения структуры материала.
Твердые сплавы
Обработка высокотвердых материалов предъявляет повышенные требования к инструменту и стабильности процесса.
Труднообрабатываемые металлы
Специальные технологии охлаждения и ультразвука могут применяться для повышения эффективности обработки сложных металлических материалов.
Станки с ЧПУ CONPROFE
5-осевые вертикальные центры
В линейке представлены модели UGV200, UGV400, UGV500, UGV650, UGV800, UGV1000 и UGV1250 в 5-осевых исполнениях.
Они предназначены для комплексной обработки пространственно сложных деталей за один установ.
Горизонтальные 5-осевые центры
Горизонтальная компоновка может использоваться для обработки сложных корпусных деталей с эффективным удалением стружки.
Портальные центры
Серии UGG предназначены для обработки более крупных деталей и поверхностей.
Вертикальные центры
CONPROFE выпускает 3-осевые вертикальные обрабатывающие центры серии UGV для стандартных и специальных производственных задач.
Гравировально-фрезерные центры
Серии UGM, UHB и URB ориентированы на высокоскоростную и высокоточную обработку небольшим инструментом.
Графитовые обрабатывающие центры
Серия UPG предназначена для специализированной обработки графита, включая изготовление электродов.
Когда нужен 5-осевой обрабатывающий центр CONPROFE
Пятиосевая обработка необходима, когда геометрия детали требует одновременного управления линейными и поворотными координатами.
Типичные задачи:
- лопатки и импеллеры;
- детали сложной пространственной формы;
- корпусные элементы с отверстиями под разными углами;
- медицинские изделия;
- детали аэрокосмической промышленности;
- формообразующие поверхности;
- прецизионные элементы из керамики и композитов.
Основное преимущество — возможность обработать больше поверхностей детали за один установ, что уменьшает количество перебазирований.
Нужно подобрать CONPROFE под сложный материал или 5-осевую обработку?
Передайте специалистам ИНКОР чертеж детали, материал, требуемую шероховатость, точность и планируемую серийность. Мы поможем определить тип станка, необходимость ультразвуковой технологии и подходящую конфигурацию оборудования.
Подобрать CONPROFEGreen machining: MQL и охлаждение CO₂
Второе важное направление CONPROFE — технологии так называемой green machining, направленные на повышение эффективности охлаждения и сокращение традиционного применения СОЖ.
MQL — минимальное количество смазки
MQL использует небольшое количество смазочного материала в виде аэрозоля, который подается непосредственно в зону резания.
Такая технология применяется там, где полный поток традиционной СОЖ технологически не обязателен.
Криогенное охлаждение CO₂
CONPROFE развивает системы охлаждения сверхкритическим диоксидом углерода.
Производитель указывает возможность формирования охлаждающей среды с температурой до примерно −78 °C.
CONPROFE производит не только станки
Существенное отличие группы — собственное производство ряда узлов, оснастки и режущего инструмента.
Поворотные столы
В линейке присутствуют высокоскоростные CNC-столы, люлечные 5-осевые столы и механизмы различных кинематических схем.
Инструментальные магазины
Производитель разрабатывает магазины инструмента и другие компоненты автоматизации станков.
Датчики инструмента
В продуктовой программе присутствуют контактные и бесконтактные системы измерения инструмента.
Ультразвуковые шпиндели
Собственные ультразвуковые узлы являются основой специализированной технологии обработки CONPROFE.
PCD-инструмент
Компания выпускает сверхтвердый инструмент, включая решения на основе PCD.
Инструментальные оправки
В линейке представлены термоусадочные, гидравлические и другие прецизионные держатели.
Ультразвуковая или обычная фрезерная обработка?
| Критерий | Обычная обработка | Ультразвуковая обработка |
|---|---|---|
| Движение инструмента | Вращение и подача | Вращение и подача + высокочастотная вибрация |
| Основная область применения | Стандартные металлы и обычные производственные задачи | Твердые, хрупкие, композитные и труднообрабатываемые материалы |
| Контакт инструмент / материал | Практически непрерывный | Периодически прерывается ультразвуковыми колебаниями |
| Необходимость технологии | Оптимальна для большинства стандартных деталей | Целесообразность определяется материалом и технологической задачей |
Как подобрать станок CONPROFE
Для корректного выбора оборудования необходимо анализировать не только размеры детали, но и сам механизм резания материала.
Для подбора желательно предоставить:
- 3D-модель и чертеж детали;
- материал заготовки;
- габариты детали;
- требуемую точность;
- требуемую шероховатость;
- геометрию обрабатываемых поверхностей;
- диаметры используемого инструмента;
- необходимость 5-осевой обработки;
- требования к качеству кромок;
- серийность производства;
- требования к времени цикла.
При обработке керамики, композитов и других сложных материалов отдельно оценивается целесообразность применения ультразвука.
Где применяется оборудование CONPROFE
Аэрокосмическая промышленность
Композиты, сложные поверхности и труднообрабатываемые материалы.
Полупроводниковая промышленность
Прецизионные детали из керамики и других специальных материалов.
Медицинская промышленность
Высокоточная обработка сложных небольших деталей.
Автомобильная промышленность
Прецизионные детали, оснастка и сложные компоненты.
Оптика и электроника
Обработка твердых и хрупких материалов с повышенными требованиями к поверхности.
Точное машиностроение
Комплексная 3- и 5-осевая обработка сложных деталей.
Поставка CONPROFE через ИНКОР
Для высокотехнологичного оборудования особенно важно начинать подбор не с модели станка, а с технологической задачи.
ИНКОР может выполнить:
- анализ чертежей и материала детали;
- подбор типа обрабатывающего центра;
- оценку необходимости ультразвуковой обработки;
- подбор 3- или 5-осевой кинематики;
- согласование шпинделя и инструментальной системы;
- подбор дополнительной оснастки;
- согласование системы ЧПУ;
- организацию поставки оборудования;
- пусконаладочные работы;
- обучение персонала;
- техническую поддержку и сервис.
Как заказать оборудование CONPROFE
Деталь
Передайте чертеж, 3D-модель и материал.
Технология
Определяются операции и необходимость ультразвука.
Конфигурация
Подбирается модель, кинематика и оснащение.
Внедрение
Организуются поставка, ПНР и обучение.
Частые вопросы о CONPROFE
Что производит CONPROFE?
CONPROFE выпускает 3- и 5-осевые обрабатывающие центры, портальные, гравировально-фрезерные, сверлильно-фрезерные и графитовые центры, а также поворотные столы, инструментальные магазины, ультразвуковые системы, режущий инструмент и оснастку.
Когда была основана CONPROFE?
CONPROFE Technology Group ведет историю с 2003 года. Штаб-квартира расположена в Гуанчжоу, Китай.
Что такое ультразвуковой обрабатывающий центр?
Это станок, в котором на обычное вращательное движение режущего инструмента накладываются высокочастотные механические колебания. Такая технология может использоваться для обработки твердых, хрупких и труднообрабатываемых материалов.
Какая частота используется при ультразвуковой обработке CONPROFE?
Производитель указывает диапазон ультразвуковых колебаний примерно от 16 до 60 кГц.
Какие материалы можно обрабатывать на ультразвуковых станках?
Технология ориентирована прежде всего на твердые и хрупкие материалы, композиты и труднообрабатываемые материалы. К ним могут относиться техническая керамика, карбид кремния, стекло, сапфир, твердые сплавы и композиты.
Есть ли у CONPROFE 5-осевые станки?
Да. В актуальной продуктовой линейке представлена широкая серия вертикальных, горизонтальных и портальных 5-осевых обрабатывающих центров.
Что такое green machining у CONPROFE?
Под green machining производитель объединяет технологии охлаждения и смазки, направленные на повышение эффективности процесса, включая MQL и системы охлаждения диоксидом углерода.
CONPROFE производит собственную станочную оснастку?
Да. В продуктовой программе присутствуют CNC-поворотные столы, инструментальные магазины, датчики инструмента, шпиндельные системы, инструментальные оправки и режущий инструмент.
Как подобрать станок CONPROFE?
Для подбора необходимо предоставить чертеж или 3D-модель детали, материал, размеры, требования по точности, шероховатости и производительности. По этим данным определяется тип станка и целесообразность ультразвуковой технологии.
Подберем CONPROFE под вашу технологическую задачу
Отправьте специалистам ИНКОР чертеж или 3D-модель детали, материал и требования по точности. Мы поможем определить, нужен ли обычный или ультразвуковой обрабатывающий центр, и подобрать оптимальную конфигурацию.
