Станки глубокого сверления Dezhou Precion — BTA и Gun Drilling
Оборудование глубокого сверления
BTA, gun drilling, глубокое растачивание и хонингование
Dezhou Precion Machine Tool Co., Ltd. — китайский производитель специализированных станков для обработки глубоких отверстий и тяжелого токарного оборудования. Бренд производителя — PRECION.
Одно из ключевых направлений предприятия — оборудование для глубокого сверления, растачивания и хонингования отверстий: станки BTA, gun drilling, специализированные сверлильно-расточные и хонинговальные системы.
Компания ИНКОР поставляет оборудование Dezhou Precion для задач тяжелого машиностроения, производства гидроцилиндров, валов, шпинделей и других деталей с глубокими точными отверстиями.
О производителе Dezhou Precion
История предприятия восходит к старому Dezhou Machine Tool Plant, основанному в 1940 году. Производство металлорежущих станков было начато в 1956 году.
После нескольких этапов реорганизации в 2002 году была создана Dezhou Precion Machinery Manufacturing Co., Ltd., а с 2008 года группа развивается под структурой Shandong Precion Group.

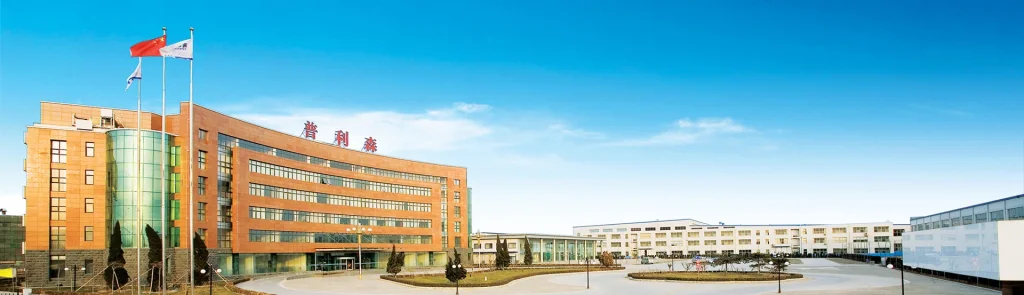

Dezhou Precion Machine Tool Co., Ltd. является одним из производственных предприятий группы. Основная производственная площадка находится в Дэчжоу, провинция Шаньдун, Китай.
Помимо специализированного оборудования для глубоких отверстий производитель выпускает обычные горизонтальные токарные станки, токарные станки с ЧПУ, тяжелые горизонтальные и вертикальные токарные станки.
Что считается глубоким отверстием в металлообработке
При глубоком сверлении ключевым параметром является отношение глубины отверстия L к его диаметру D.
Для специализированной обработки глубоких отверстий обычно рассматриваются отверстия с отношением глубины к диаметру более примерно 10:1.
По мере увеличения L/D обычное спиральное сверление становится менее эффективным из-за сложностей с направлением инструмента, отводом тепла и удалением стружки.
Поэтому специализированные deep-hole системы используют:
- направляющие втулки;
- специальный длинномерный инструмент;
- принудительную подачу СОЖ;
- организованный отвод стружки;
- опоры и люнеты длинных заготовок;
- специализированную кинематику станка.
Оборудование Dezhou Precion
Станки глубокого сверления и растачивания
Серии T21 предназначены для обработки глубоких осевых отверстий в цилиндрических деталях.
В зависимости от модели могут выполняться сверление, глубокое растачивание и другие операции обработки отверстия.
Пример: Dezhou T2120G1 × 8000 →CNC-станки глубокого сверления
ЧПУ позволяет автоматизировать подачу инструмента и технологические перемещения при обработке длинных отверстий.
Пример: Dezhou TK2125G × 6 →Gun drilling
Производитель выпускает одно- и многокоординатные станки глубокого сверления пушечным сверлом.
Технология применяется прежде всего для сравнительно небольших диаметров при большом отношении длины отверстия к диаметру.
BTA-сверление
BTA применяется при производительной обработке глубоких отверстий, особенно при увеличении диаметра.
Система организует подачу СОЖ и эффективное удаление стружки через внутренний канал инструмента.
Глубокое хонингование
Хонингование используется как чистовая операция для повышения качества поверхности и геометрии уже сформированного отверстия.
Пример: Dezhou 2M2125A × 10000 →Тяжелые токарные станки
Помимо deep-hole оборудования PRECION выпускает обычные и CNC-токарные станки, включая тяжелые исполнения для массивных и длинномерных деталей.
Gun drilling или BTA — какую технологию глубокого сверления выбрать
| Критерий | Gun drilling | BTA |
|---|---|---|
| Типичная задача | Глубокие отверстия малого и среднего диаметра | Более производительная обработка средних и больших диаметров |
| Инструмент | Однолезвийное пушечное сверло | Специализированная BTA-головка и борштанга |
| Отвод стружки | По продольной канавке инструмента наружу | Через внутренний канал инструментальной системы |
| СОЖ | Подается под давлением к режущей зоне | Является частью системы внутреннего отвода стружки |
| Выбор | Определяется диаметром, длиной отверстия, материалом, требуемой производительностью и точностью | |
Почему при глубоком сверлении критична система СОЖ
При обычном коротком сверлении стружка находится относительно близко к поверхности детали.
В отверстии длиной несколько метров ситуация принципиально другая: стружку необходимо транспортировать на большое расстояние, одновременно охлаждая режущую кромку.
Поэтому deep-hole станок оснащается специализированной системой подачи и возврата рабочей жидкости.
Например, представленный в каталоге ИНКОР Dezhou T2120G1 × 8000 имеет систему с регулируемой производительностью до 400 л/мин и рабочим давлением до 2,5 МПа в данной конфигурации.
Эти показатели относятся к конкретной машине и не должны автоматически переноситься на всю линейку PRECION.
Dezhou T2120G1 × 8000 — пример станка для длинных отверстий
Представленный на сайте ИНКОР T2120G1 × 8000 показывает характерную компоновку специализированного deep-hole оборудования.
| Параметр | Пример конфигурации T2120G1 × 8000 |
|---|---|
| Диаметр сверления | Ø40–80 мм |
| Диаметр растачивания | Ø40–200 мм |
| Глубина сверления | до 8000 мм |
| Глубина растачивания | до 8000 мм |
| Диаметр патрона | 400 мм |
| Мощность главного шпинделя | 30 кВт |
| Частота вращения | 70–1200 об/мин |
Заготовка закрепляется и поддерживается люнетами, а длинномерный инструмент дополнительно поддерживается виброгасящими опорами. Такая конструкция необходима для контроля устойчивости технологической системы при большой длине обработки.
Нужно получить глубокое отверстие в длинной детали?
Отправьте специалистам ИНКОР чертеж детали, материал, диаметр и глубину отверстия, требования по точности и шероховатости. Мы поможем определить технологию и подобрать конфигурацию Dezhou Precion.
Подобрать станок PRECIONСверление, растачивание и хонингование — в чем разница
Сверление
Формирует отверстие непосредственно в сплошном материале.
Растачивание
Увеличивает или корректирует уже существующее отверстие режущим инструментом.
Хонингование
Используется преимущественно как чистовая операция для улучшения геометрии и состояния поверхности отверстия.
Поэтому при изготовлении ответственного длинного отверстия технологический процесс может включать несколько последовательных операций, а не только сверление.
Глубокое хонингование до 10 метров
В каталоге ИНКОР представлен горизонтальный хонинговальный станок Dezhou 2M2125A × 10000.
Для указанной конфигурации заявлены:
- диаметр хонингования 40–250 мм;
- максимальная длина до 10 000 мм;
- диаметр заготовки 60–350 мм;
- внутренняя и наружная подача масла;
- возможность применения систем управления FANUC, Siemens или Mitsubishi в зависимости от комплектации.
При обработке длинных отверстий внутренняя подача рабочей жидкости помогает охлаждать хонинговальную головку и удалять продукты обработки непосредственно из рабочей зоны.
Какие детали обрабатывают на станках глубокого сверления
Гидравлические цилиндры
Длинные цилиндрические отверстия с требованиями к геометрии и качеству поверхности.
Шпиндели и валы
Осевые глубокие отверстия в длинномерных деталях машиностроения.
Нефтегазовое оборудование
Длинные отверстия в корпусах, валах и специализированных деталях.
Энергетическое машиностроение
Крупные детали с протяженными внутренними каналами.
Тяжелое машиностроение
Заготовки большого диаметра, массы и длины.
Инструментальное производство
Специализированные детали, в которых необходимы точные глубокие каналы.
Как подобрать станок глубокого сверления PRECION
Основная ошибка при подборе — ориентироваться только на максимальную глубину отверстия.
Для определения технологии необходимо знать:
- диаметр отверстия;
- глубину отверстия;
- отношение L/D;
- сквозное или глухое отверстие;
- материал заготовки;
- наружный диаметр детали;
- длину и массу заготовки;
- исходное состояние отверстия;
- требования к диаметру;
- допуск на прямолинейность;
- требуемую шероховатость;
- серийность;
- необходимость последующего хонингования.
После этого можно определить, нужен ли gun drilling, BTA, глубокое растачивание, хонингование или комбинация операций.
Подбор и внедрение Dezhou Precion через ИНКОР
Deep-hole оборудование особенно чувствительно к правильному подбору технологии, инструмента, опор и системы СОЖ.
Поэтому проект может включать:
- анализ чертежа детали;
- выбор метода глубокого сверления;
- подбор рабочего диапазона станка;
- подбор deep-hole инструмента;
- подбор люнетов и опор;
- согласование системы СОЖ;
- подбор системы ЧПУ;
- организацию поставки;
- монтаж и пусконаладочные работы;
- настройку технологии;
- обучение персонала;
- последующее техническое обслуживание.
Как заказать станок Dezhou Precion
Деталь
Передайте чертеж, материал и размеры заготовки.
Отверстие
Определяются диаметр, глубина, L/D и требования к поверхности.
Технология
Выбирается BTA, gun drilling, растачивание или хонингование.
Станок
Формируется конфигурация, поставка и программа запуска.
Частые вопросы о Dezhou Precion и глубоком сверлении
Что производит Dezhou Precion?
Dezhou Precion выпускает станки глубокого сверления и растачивания, gun drilling, CNC-станки глубокого хонингования, а также обычные, CNC- и тяжелые токарные станки.
Когда была основана Dezhou Precion?
История производственной структуры восходит к Dezhou Machine Tool Plant, основанному в 1940 году. Производство станков началось в 1956 году. Современная корпоративная структура PRECION сформировалась позднее в результате нескольких реорганизаций.
Что считается глубоким сверлением?
Специализированное глубокое сверление обычно применяется для отверстий с большим отношением глубины к диаметру. Производитель PRECION в своей документации относит к deep-hole задачи с отношением глубины к диаметру более примерно 10:1.
Чем BTA отличается от gun drilling?
Gun drilling обычно применяется для глубоких отверстий сравнительно небольшого диаметра и использует однолезвийное пушечное сверло. BTA ориентирована на производительную обработку более крупных диаметров и использует внутренний канал для удаления стружки.
Зачем при глубоком сверлении нужна подача СОЖ под давлением?
Рабочая жидкость охлаждает режущую кромку и обеспечивает принудительный транспорт стружки из глубокого отверстия. Без эффективного удаления стружки возрастает риск повреждения инструмента и ухудшения качества отверстия.
Чем сверление отличается от растачивания?
Сверление создает отверстие в сплошном материале, а растачивание обрабатывает уже существующее отверстие, увеличивая или корректируя его геометрию.
Для чего используется глубокое хонингование?
Хонингование является преимущественно чистовой операцией. Оно применяется для улучшения состояния поверхности и геометрических параметров ранее сформированного отверстия.
Какую глубину могут обрабатывать станки PRECION?
Производитель заявляет для своей полной линейки deep-hole оборудования максимальную глубину обработки до 15 000 мм. Реальный диапазон определяется конкретной моделью станка.
Какие детали подходят для глубокого сверления?
Типичные задачи включают гидроцилиндры, шпиндели, длинные валы, элементы нефтегазового и энергетического оборудования и другие детали, которым необходимы длинные точные внутренние отверстия.
Как подобрать станок Dezhou Precion?
Для подбора необходимо предоставить чертеж детали, материал, диаметр и глубину отверстия, габариты и массу заготовки, требования к прямолинейности, диаметру и шероховатости, а также планируемую серийность.
Подберем технологию глубокого сверления под вашу деталь
Отправьте специалистам ИНКОР чертеж заготовки, диаметр и глубину отверстия. Мы поможем определить метод обработки и подобрать оборудование Dezhou Precion под конкретную задачу.
