PRATIC CNC — обрабатывающие центры для алюминия и длинномерного профиля
PRATIC CNC — китайский производитель станков с ЧПУ, специализирующийся на обрабатывающих центрах для длинномерных алюминиевых, стальных и других профильных заготовок, а также на вертикальных, портальных и пятиосевых обрабатывающих центрах.
Станки PRATIC особенно рациональны, когда требуется обрабатывать длинные профили, балки, направляющие, алюминиевые конструкционные элементы, детали транспортного машиностроения и другие протяженные заготовки, для которых обычный вертикальный обрабатывающий центр имеет недостаточный ход по оси X.
PRATIC → Profile Machining Center → Aluminum Profile → Long Workpiece → 3/4/5 Axis → High-Speed Machining.
Что производит PRATIC CNC
PRATIC специализируется на промышленном оборудовании с ЧПУ для механической обработки. Одно из наиболее характерных направлений компании — Profile Machining Center, то есть обрабатывающие центры, оптимизированные под длинномерные профильные детали.
В современной продуктовой структуре производителя представлены:
- профильные обрабатывающие центры;
- длинноходовые CNC-станки;
- 5-осевые профильные центры;
- вертикальные обрабатывающие центры;
- портальные обрабатывающие центры;
- горизонтальные обрабатывающие центры;
- специализированные решения под отдельные отрасли.
Основные типы оборудования PRATIC
Профильные обрабатывающие центры
Специализированные CNC-станки для длинномерных алюминиевых, стальных и других профилей.
Пятиосевые центры
Для сложной обработки нескольких поверхностей детали и элементов под различными углами без постоянного переустанова.
Портальные центры
Для обработки более крупных корпусных, плитных и конструкционных деталей.
Вертикальные ОЦ
Универсальная фрезерная, сверлильная и резьбонарезная обработка деталей.
Горизонтальные ОЦ
Многосторонняя обработка корпусных деталей в горизонтальной компоновке шпинделя.
Специальные отраслевые решения
Станки для автомобильных компонентов, железнодорожного транспорта, аэрокосмической отрасли и других специализированных задач.
Что такое обрабатывающий центр для профиля
Профильный обрабатывающий центр — это CNC-станок, конструкция которого оптимизирована для механической обработки длинномерных профилей и балочных деталей.
В отличие от обычного вертикального центра, где рабочая зона часто ориентирована на относительно компактную корпусную деталь, профильный станок может иметь значительно увеличенный ход вдоль продольной оси.
На таком оборудовании выполняют:
- сверление отверстий;
- фрезерование пазов;
- обработку торцов;
- фрезерование карманов;
- контурную обработку;
- нарезание резьбы;
- обработку нескольких сторон профиля;
- формирование технологических вырезов и окон.
PRATIC PDE — универсальная обработка длинномерного профиля
Серия PRATIC PDE представляет одно из профильных направлений производителя.
По данным PRATIC, станки серии объединяют сверление, нарезание резьбы и фрезерование и предназначены для обработки различных металлических и неметаллических материалов.
Производитель отдельно указывает возможность обработки:
- алюминиевых сплавов;
- стали;
- меди;
- других подходящих конструкционных материалов.
Благодаря длинному ходу по продольной оси серия может применяться для обработки профилей, направляющих, балок и других протяженных заготовок.
5-осевые профильные центры PRATIC PCD5D
Для деталей, где недостаточно трехосевой обработки, PRATIC выпускает 5-осевые профильные обрабатывающие центры семейства PCD5D.
Пятиосевая кинематика позволяет изменять ориентацию инструмента относительно заготовки и выполнять несколько операций на разных поверхностях в рамках одного базирования.
Производитель позиционирует PCD для сложной профильной обработки, включая задачи:
- аэрокосмической промышленности;
- железнодорожного транспорта;
- транспортного машиностроения;
- обработки сложных длинномерных деталей.
3, 4 или 5 осей — что выбрать для обработки профиля?
| Кинематика | Когда подходит | Ограничения |
|---|---|---|
| 3 оси | Сверление, пазы, карманы и фрезерование доступных поверхностей | Для других сторон детали может потребоваться переустановка |
| 4 оси | Обработка нескольких сторон профиля с дополнительной поворотной координатой | Возможности ориентации инструмента ограничены одной дополнительной осью |
| 5 осей | Сложные поверхности, наклонные элементы, многосторонняя обработка | Более высокие требования к CAM, наладке и подготовке технологии |
Обработка алюминиевого профиля на станках PRATIC
Алюминиевый профиль широко применяется в транспортном машиностроении, строительных конструкциях, промышленной автоматизации, электротехнике и других отраслях.
При его механической обработке особенно важны:
- высокая частота вращения шпинделя;
- эффективное удаление большого объема стружки;
- правильная геометрия режущего инструмента;
- надежное базирование длинной заготовки;
- контроль вибраций тонкостенного профиля;
- возможность обрабатывать большую длину без лишних перестановок.
Специализированная архитектура профильного центра позволяет решать эти задачи эффективнее, чем использование обычного небольшого VMC с многократными переустановками профиля.
Обычный вертикальный ОЦ или профильный PRATIC?
Обычный вертикальный ОЦ
Рационален для компактных корпусных и призматических деталей, укладывающихся в стандартную рабочую зону.
Для очень длинного профиля может потребоваться несколько переустановок, дополнительное базирование и специальная оснастка.
Профильный PRATIC
Спроектирован с учетом обработки длинномерных деталей и большого хода вдоль продольной оси.
Это позволяет уменьшать число переустановок и концентрировать больше операций на одном станке.
Почему длинная деталь требует другого подхода
Чем длиннее заготовка, тем сложнее обеспечить стабильное базирование и взаимное расположение обработанных элементов.
При нескольких последовательных переустановках возможно накопление погрешностей базирования. Кроме того, увеличивается вспомогательное время.
Поэтому для длинномерных профилей технологически выгодно стремиться к тому, чтобы выполнить максимум операций за минимальное количество установов.
Где применяются обрабатывающие центры PRATIC
Железнодорожный транспорт
Обработка длинномерных конструкционных профилей и компонентов вагонов.
Автомобильная промышленность
Конструкционные алюминиевые детали, элементы рам, кузовов и других систем.
Аэрокосмическая отрасль
Пятиосевая обработка сложных алюминиевых и других конструкционных деталей.
Промышленный профиль
Элементы автоматизации, направляющие, балки и каркасные конструкции.
Строительные системы
Профили для оконных, дверных, фасадных и других конструкций.
Машиностроение
Длинномерные детали машин, направляющие и конструкционные элементы.
Какие материалы можно обрабатывать на PRATIC
Конкретные возможности зависят от модели станка, шпинделя, инструмента и режимов обработки.
Для профильных серий производитель указывает применение в том числе для:
Алюминий
Один из основных материалов для высокоскоростной профильной обработки.
Сталь
Обработка конструкционных и других сталей в пределах возможностей конкретного станка.
Медь и сплавы
Возможность обработки цветных металлов и сплавов соответствующим инструментом.
Системы ЧПУ PRATIC
В зависимости от серии и комплектации оборудование PRATIC может оснащаться различными промышленными системами ЧПУ.
В опубликованных производителем спецификациях отдельных серий встречаются FANUC и Siemens.
Поэтому при выборе станка систему ЧПУ необходимо согласовывать именно для конкретной модели и комплектации, а не считать одну систему стандартной для всей продуктовой программы PRATIC.
Какой PRATIC выбрать под технологическую задачу?
Длинный алюминиевый профиль
Рассматривать профильный обрабатывающий центр с подходящим ходом по оси X.
Сложный профиль с обработкой под углами
Рассматривать 5-осевую конфигурацию семейства PCD или аналогичный станок.
Компактная корпусная деталь
Может быть рациональнее стандартный вертикальный обрабатывающий центр.
Крупная плитная или корпусная деталь
Рассматривать портальный обрабатывающий центр соответствующей рабочей зоны.
Как подобрать станок PRATIC
Правильный выбор начинается не с названия серии, а с анализа детали и технологии.
Для инженерного подбора желательно предоставить:
- чертеж или 3D-модель детали;
- материал заготовки;
- максимальную длину профиля;
- максимальную ширину и высоту сечения;
- массу заготовки;
- перечень обрабатываемых поверхностей;
- координаты и диаметры отверстий;
- необходимые резьбы;
- требования по точности;
- требуемую шероховатость;
- необходимость обработки нескольких сторон;
- размер партии или годовую программу;
- требования к автоматической загрузке и выгрузке.
Как проходит технический подбор
Деталь
Анализируем чертеж, материал и размеры заготовки.
Операции
Определяем сверление, фрезерование, резьбы и требуемые стороны обработки.
Кинематика
Выбираем 3-, 4- или 5-осевую конфигурацию.
Комплектация
Согласовываем шпиндель, ЧПУ, инструмент, оснастку и автоматизацию.
Подберем PRATIC под ваш профиль или длинномерную деталь
Отправьте специалистам ИНКОР чертеж или 3D-модель детали, материал и максимальную длину заготовки. Инженеры помогут определить требуемый ход станка, число управляемых осей, шпиндель и конфигурацию оборудования.
Подобрать станок PRATICО производителе PRATIC
PRATIC — китайский производитель фрезерного оборудования с ЧПУ, работающий с 2008 года.
Компания развивает решения для профильной и высокопроизводительной механической обработки и поставляет оборудование для различных отраслей промышленного производства.

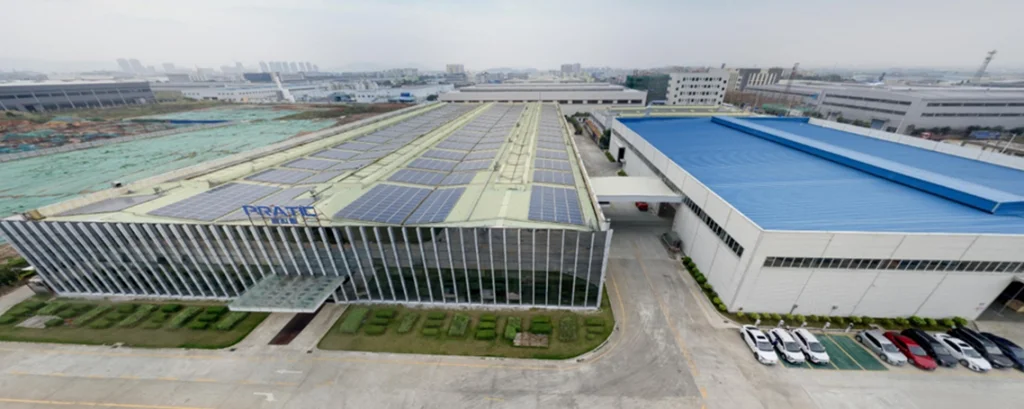

Основной производственный и технологический центр компании находится в провинции Гуандун, Китай.
Особенность продуктовой стратегии PRATIC — развитие специализированных обрабатывающих центров, адаптированных под конкретную геометрию заготовки и отраслевую задачу.
Поставка и внедрение PRATIC через ИНКОР
Для профильных и длинномерных станков особенно важно правильно согласовать не только максимальный ход, но и технологию закрепления детали, число установов и доступ инструмента.
Специалисты ИНКОР обеспечивают:
- анализ чертежей и 3D-моделей деталей;
- подбор типа обрабатывающего центра;
- подбор 3-, 4- или 5-осевой кинематики;
- подбор шпинделя и инструментальной системы;
- подбор станочной и измерительной оснастки;
- согласование системы ЧПУ;
- организацию поставки;
- монтаж и пусконаладочные работы;
- обучение операторов и наладчиков;
- гарантийное и постгарантийное сопровождение.
Частые вопросы о станках PRATIC CNC
Что производит PRATIC CNC?
PRATIC производит профильные, вертикальные, горизонтальные, портальные и пятиосевые обрабатывающие центры с ЧПУ. Одно из ключевых направлений — станки для длинномерных алюминиевых и стальных профилей.
Где производят станки PRATIC?
PRATIC — китайский производитель металлообрабатывающего оборудования. Основные производственные мощности находятся в провинции Гуандун, Китай.
Когда основана компания PRATIC?
Компания PRATIC работает с 2008 года.
Что такое обрабатывающий центр для профиля?
Это CNC-станок, конструкция которого оптимизирована для обработки длинномерных профильных заготовок. На нем могут выполняться фрезерование, сверление, нарезание резьбы и другие операции.
Можно ли на PRATIC обрабатывать алюминиевый профиль?
Да. Обработка алюминиевых профилей — одно из основных направлений PRATIC. Производитель также указывает возможность обработки стали, меди и других материалов на соответствующих сериях станков.
Можно ли на PRATIC обрабатывать стальной профиль?
Да, некоторые профильные серии PRATIC рассчитаны не только на алюминий, но и на обработку стали и других металлов. Конкретная модель выбирается с учетом сечения профиля, марки материала, инструмента и режимов резания.
Есть ли у PRATIC 5-осевые станки?
Да. PRATIC выпускает пятиосевые профильные обрабатывающие центры, включая семейство PCD5D, предназначенное для сложной многосторонней обработки.
Для чего нужен 5-осевой профильный станок?
Пятиосевая кинематика позволяет изменять ориентацию инструмента относительно заготовки и выполнять больше операций на разных поверхностях без ручного переустанова детали.
Какие операции выполняют профильные станки PRATIC?
В зависимости от модели оборудование может выполнять фрезерование, сверление, нарезание резьбы, обработку пазов, карманов, торцов, технологических вырезов и других элементов.
Чем профильный станок отличается от обычного вертикального ОЦ?
Профильный обрабатывающий центр рассчитан прежде всего на длинномерные детали и обычно имеет увеличенный продольный ход. Обычный вертикальный ОЦ чаще оптимизирован под более компактные корпусные детали.
Какие системы ЧПУ используются на PRATIC?
Комплектация зависит от серии. В технических материалах производителя для отдельных станков встречаются системы FANUC и Siemens. Конкретную систему необходимо уточнять для выбранной модели.
Как подобрать станок PRATIC под длинный профиль?
Для подбора необходимы чертеж или 3D-модель детали, материал, длина и сечение профиля, перечень операций, требования по точности и планируемая программа выпуска.
Можно ли подобрать PRATIC по готовой детали?
Да. Подбор по конкретной детали предпочтительнее выбора только по каталожным характеристикам, поскольку позволяет определить необходимый ход, число осей, мощность шпинделя, способ закрепления и оптимальное количество установов.
Выполняет ли ИНКОР пусконаладку станков PRATIC?
Проект поставки может включать монтаж, пусконаладочные работы, настройку оборудования, обучение персонала и последующее сервисное сопровождение в соответствии с условиями поставки.
Есть длинномерная деталь или алюминиевый профиль?
Пришлите чертеж специалистам ИНКОР. Мы поможем определить, подойдет ли профильный PRATIC, нужен ли 5-осевой центр и какую рабочую зону необходимо заложить в оборудование.
Получить подбор PRATICПросто расскажите нам о ней!
