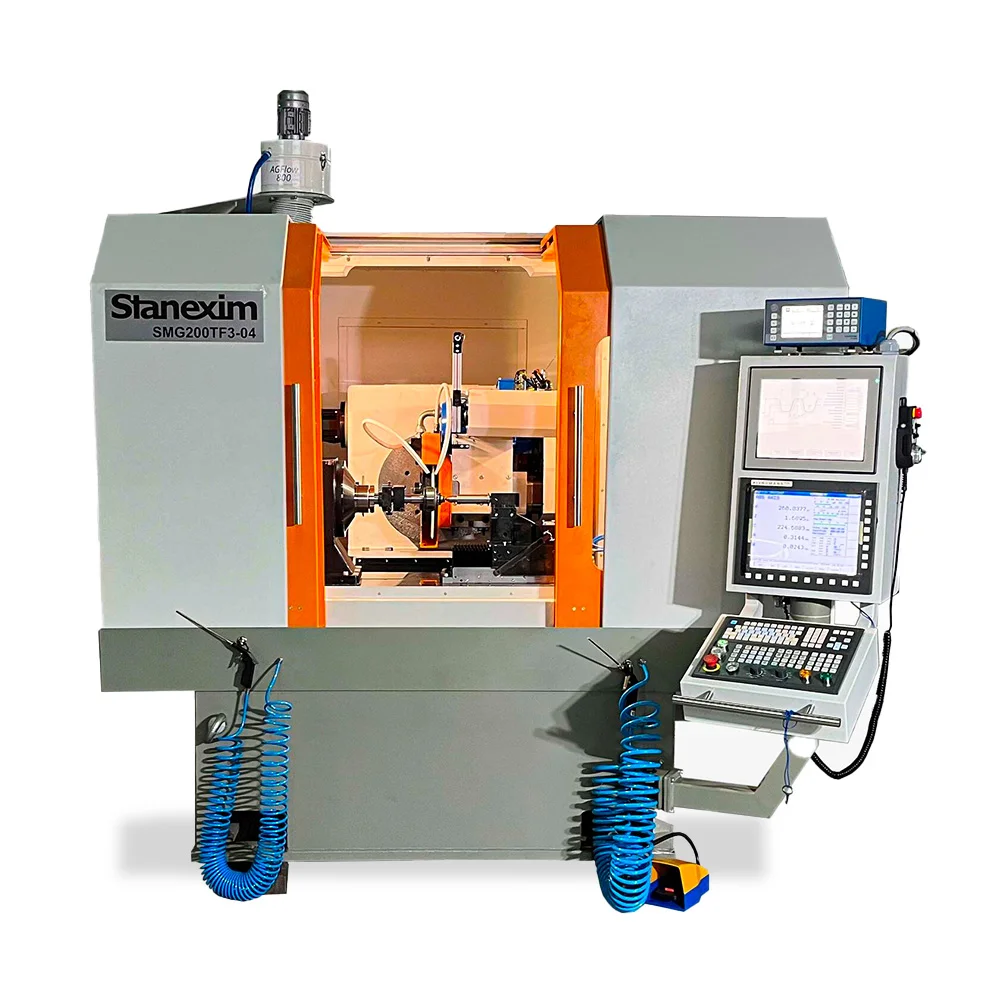

Резьбошлифовальный станок SMG200TF3 – высокоточное шлифование резьб и винтов
SMG200TF3 – прецизионный резьбошлифовальный станок с ЧПУ из серии Stanexim TF. Предназначен для шлифования прецизионных резьб, червячных и ходовых винтов, шариковых винтовых пар, метчиков, калибров и резьбовых фрез. Модель обрабатывает заготовки диаметром до 200 мм и длиной до 250 мм. Доступны три класса точности: G0, G1, G2 – под любые требования к качеству. Конструкция – Т-образная станина, заполненная полимербетоном, что обеспечивает высокую жёсткость и виброгашение. На осях X и Z установлены линейные двигатели для быстрых и точных перемещений. Система ЧПУ – на выбор заказчика: Numans, FANUC или Siemens. Станок оснащён кабинетным ограждением, системой отсоса аэрозолей, станцией охлаждения, централизованной автоматической смазкой и механизмом правки круга алмазным роликом.
Ключевые преимущества станка Stanexim
- Три класса точности G0/G1/G2 – под задачи от прецизионных до общего машиностроения.
- Станина с полимербетоном – высокая жёсткость и эффективное виброгашение.
- Линейные двигатели на осях X и Z – высокие скорость и точность позиционирования.
- Трёхмерный контактный датчик – автоматическая привязка и контроль заготовки.
- Кабинетное ограждение и отсос аэрозолей – безопасность и чистота.
- Автоматическая правка круга алмазным роликом – поддержание геометрии шлифовального круга.
Технические характеристики Stanexim SMG200TF3
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 200 |
| Максимальная длина детали | мм | 250 |
| Классы точности | – | G0 / G1 / G2 |
Область применения
- Шлифование ходовых и червячных винтов, шариковых винтовых пар.
- Изготовление метчиков, калибров, резьбовых фрез.
- Прецизионная обработка резьб в станкостроении, авиации, приборостроении.
Конструктивные особенности
- Т-образная станина с полимербетоном.
- Линейные двигатели на осях X (поперечный стол) и Z (продольный стол).
- Оси: Z, X, C (вращение шпинделя), A (поворот шлифовальной бабки).
- Автоматическая привязка детали через трёхмерный контактный датчик.
- Централизованная автоматическая смазка.
Stanexim SMG200TF3 – компактный и точный станок для производства ответственных резьбовых деталей малого размера.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 200 |
| Максимальная длина детали | мм | 250 |
| Классы точности | – | G0 / G1 / G2 |
|
