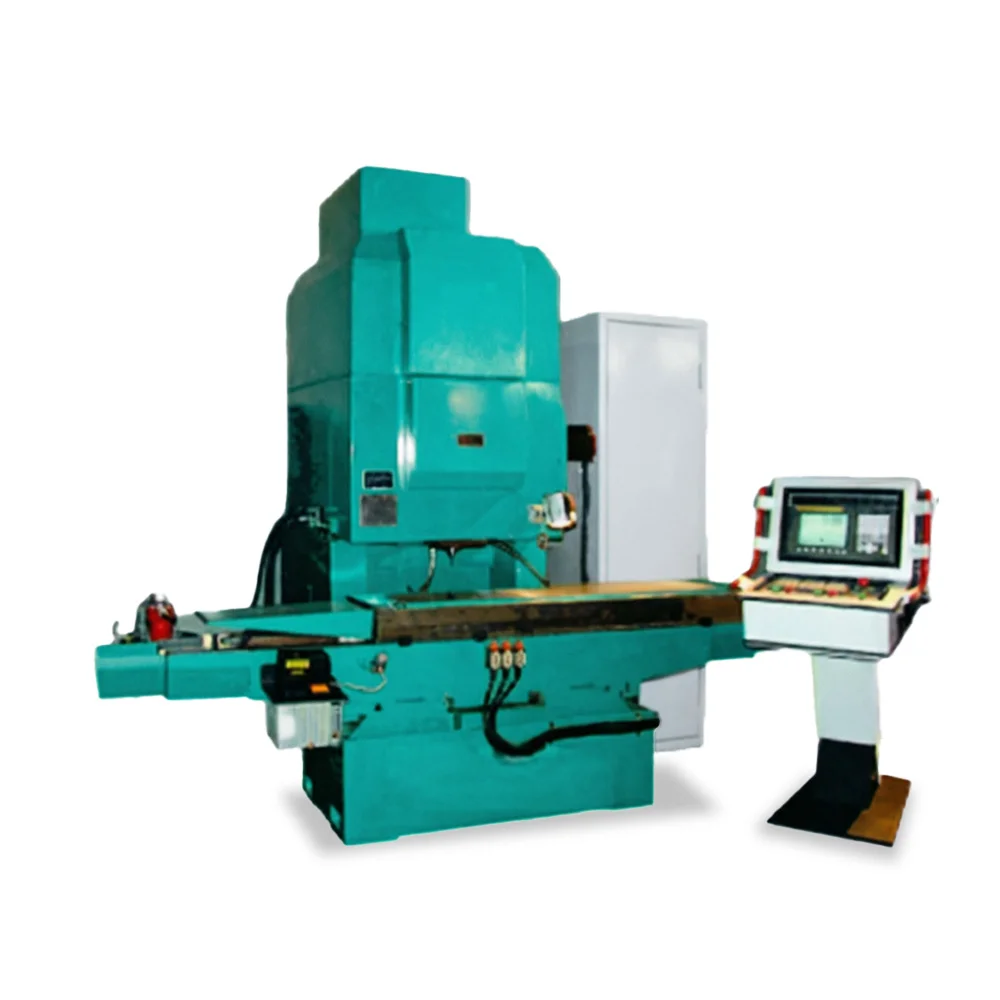

Станок для долбления зубчатых реек ZR2000 – максимальная длина 2000 мм для длинномерных зубчатых реек
ZR2000 – флагманский станок из серии Incore ZR для черновой и чистовой обработки прямозубых и косозубых зубчатых реек методом долбления дисковым долбяком. Модель рассчитана на рейки длиной до 2000 мм с модулем до 8 мм и шириной зуба до 100 мм. Точность обработки достигает 6-го класса по ГОСТ, чистота зубчатого венца – Ra 3,2, что позволяет использовать готовые рейки без финишной обработки. При установке косозубых направляющих на шпинделе долбяка возможно нарезание косозубых реек. Станок подходит для обработки реек из цветных металлов, чугуна, углеродистых и легированных сталей. В комплектацию входят гидравлическая станция, система смыва стружки, автоматический стружкоконвейер, выносной электрошкаф с кондиционером и поворотная панель управления. Система ЧПУ – FANUC Oi-C. Мощность главного привода увеличена до 15 кВт.
Ключевые преимущества
- Максимальная длина рейки 2000 мм – обработка длинномерных реек за одну установку.
- Модуль до 8 мм, ширина зуба до 100 мм – универсальность для разных задач.
- Точность 6-го класса по ГОСТ, Ra 3,2 – рейка готова к использованию без дополнительной обработки.
- Косозубые рейки – быстрая переналадка сменой направляющих и долбяка.
- Обильный поток СОЖ – предотвращает перегрев и обеспечивает стабильность точности по всей длине.
- Мощность 15 кВт – производительная обработка длинных заготовок.
Технические характеристики ZR2000
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальная длина рейки | мм | 2000 |
| Максимальный модуль | мм | 8 |
| Максимальная ширина зуба | мм | 100 |
| Максимальная длина хода долбяка | мм | 120 |
| Число ходов долбяка | ход/мин | 80–550 |
| Круговая подача долбяка | мм/ход | 0,04–0,8 |
| Радиальная подача (Z/X) | мм/ход | 0,02–1 |
| Поперечная подача (Y) | мм/ход | 0,02–1 |
| Быстрый ход (Z/X) | м/мин | 1,2 |
| Быстрый ход (Y) | м/мин | 2 |
| Величина отвода долбяка | мм | ≥0,5 |
| Система ЧПУ | – | FANUC Oi-C |
| Мощность главного привода | кВт | 15 |
| Габариты (Д×Ш×В) | мм | 4600×2275×2450 |
| Масса станка | т | ≈15 |
Область применения
- Изготовление длинномерных прямозубых и косозубых зубчатых реек для станков с длинным ходом, портальных систем, лифтов, подъёмного оборудования.
- Обработка реек из различных материалов: чугун, стали (углеродистые, легированные), цветные металлы.
- Серийное производство реек для тяжёлого и общего машиностроения.
Конструктивные особенности
- Усиленная станина для обработки реек длиной до 2 метров.
- Гидравлическая станция и система смыва стружки в базовой комплектации.
- Автоматический стружкоконвейер для непрерывной работы.
- Выносной электрошкаф с кондиционером – защита электроники.
- Поворотная панель управления с ЧПУ FANUC Oi-C.
- Лёгкая переналадка на косозубые рейки.
ZR2000 – максимальная длина обработки в серии, станок для производства длинных зубчатых реек с высокой точностью без финишной обработки.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальная длина рейки | мм | 2000 |
| Максимальный модуль | мм | 8 |
| Максимальная ширина зуба | мм | 100 |
| Максимальная длина хода долбяка | мм | 120 |
| Число ходов долбяка | ход/мин | 80–550 |
| Круговая подача долбяка | мм/ход | 0,04–0,8 |
| Радиальная подача (Z/X) | мм/ход | 0,02–1 |
| Поперечная подача (Y) | мм/ход | 0,02–1 |
| Быстрый ход (Z/X) | м/мин | 1,2 |
| Быстрый ход (Y) | м/мин | 2 |
| Величина отвода долбяка | мм | ≥0,5 |
| Система ЧПУ | – | FANUC Oi-C |
| Мощность главного привода | кВт | 15 |
| Габариты (Д×Ш×В) | мм | 4600×2275×2450 |
| Масса станка | т | ≈15 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ |
