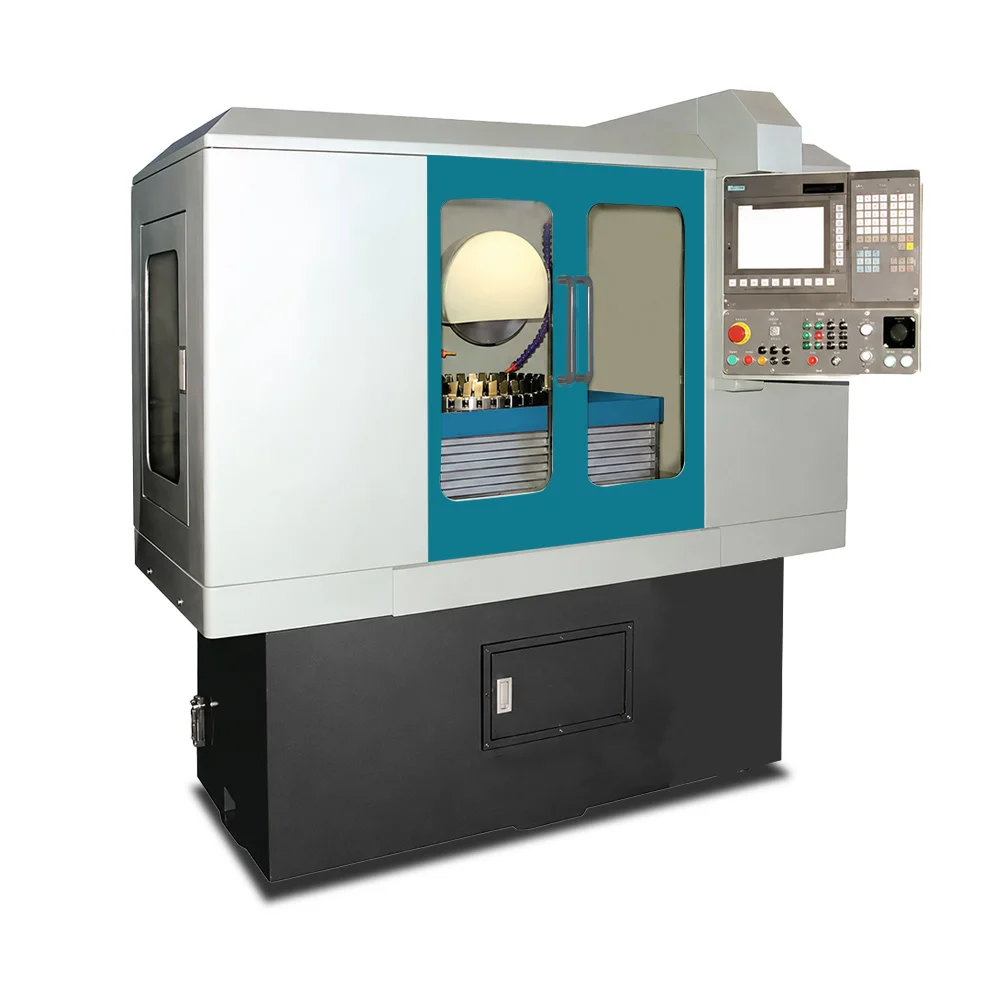

Станок для заточки фрезерных головок ZT6750A – высокоточное шлифование CBN кругом под управлением Siemens 828D
ZT6750A – современный станок для заточки фрезерных головок, используемых при нарезании спирально-конических зубчатых колёс. Качество режущего инструмента напрямую влияет на точность и производительность зуборезных станков, поэтому регулярная и точная заточка является обязательным условием стабильного производства. Станок затачивает фрезерные головки диаметром 6, 9, 12 и 18 дюймов. Оснащён системой ЧПУ Siemens 828D с 4 координатами (X, Y, Z, B), врезным шлифованием, линейными роликовыми направляющими и шлифовальным кругом из кубического нитрида бора (CBN). Обеспечивает частоту вращения круга до 3000 об/мин и линейную скорость шлифования 30–47 м/с. Зажим заготовки – ручной.
Ключевые преимущества
- Диаметр затачиваемых фрез 6", 9", 12", 18" – охват всего модельного ряда.
- Система ЧПУ Siemens 828D – полный контроль процесса, 4 координаты.
- Шлифовальный круг из CBN – высокая стойкость и качество обработки.
- Врезной метод шлифования – точное формирование режущих кромок.
- Линейные роликовые направляющие – высокая жёсткость и точность позиционирования.
- Линейная скорость шлифования 30–47 м/с – оптимальный режим для CBN.
- Частота вращения круга до 3000 об/мин – производительная обработка.
Технические характеристики ZT6750A
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Диаметр затачиваемых фрез | дюймы | 6", 9", 12", 18" |
| Система ЧПУ | – | Siemens 828D |
| Частота вращения круга | об/мин | до 3000 |
| Линейная скорость шлифования | м/с | 30–47 |
| Шлифовальный круг | – | CBN (кубический нитрид бора) |
| Метод шлифования | – | врезной |
| Координаты ЧПУ | – | 4 (X, Y, Z, B) |
| Тип направляющих | – | линейные роликовые |
| Зажим заготовки | – | ручной |
Область применения
- Заточка фрезерных головок для нарезания спирально-конических и гипоидных колёс.
- Инструментальные цеха зуборезных производств.
- Поддержание стабильной геометрии режущих лезвий в серийном выпуске конических шестерён.
Конструктивные особенности
- ЧПУ Siemens 828D с 4 осями для полной автоматизации цикла заточки.
- Линейные роликовые направляющие – высокая жёсткость и долговечность.
- CBN шлифовальный круг – минимальный износ и высокое качество поверхности.
- Врезной метод – точное воспроизведение профиля лезвия.
- Компактная конструкция, удобная для интеграции в инструментальную зону.
ZT6750A – современное решение для заточки фрезерных головок, обеспечивающее высокую производительность и стабильность геометрии инструмента для конических колёс.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Диаметр затачиваемых фрез | дюймы | 6", 9", 12", 18" |
| Система ЧПУ | – | Siemens 828D |
| Частота вращения круга | об/мин | до 3000 |
| Линейная скорость шлифования | м/с | 30–47 |
| Шлифовальный круг | – | CBN (кубический нитрид бора) |
| Метод шлифования | – | врезной |
| Координаты ЧПУ | – | 4 (X, Y, Z, B) |
| Тип направляющих | – | линейные роликовые |
| Зажим заготовки | – | ручной |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ |
