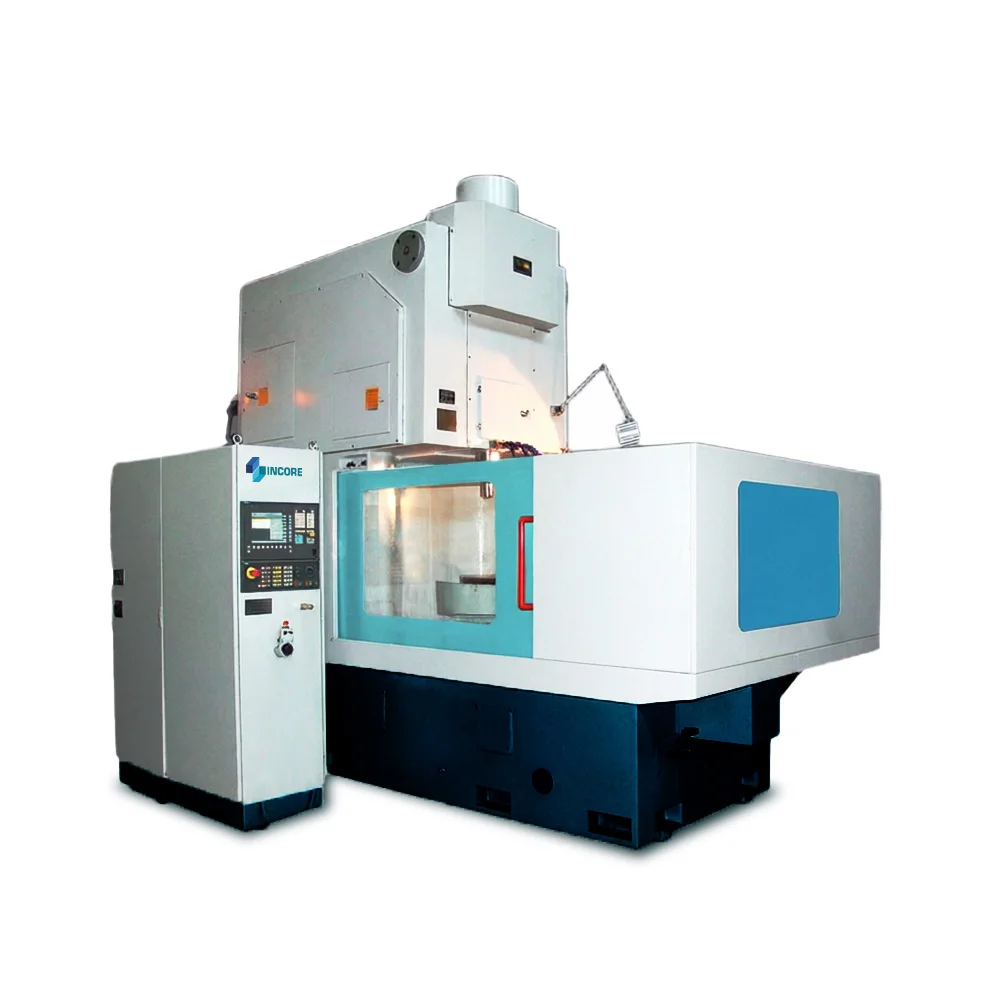

Зубодолбёжный станок ZDT51125 – для крупногабаритных зубчатых колёс диаметром до 1250 мм
ZDT51125 – мощный зубодолбёжный станок, предназначенный для нарезания цилиндрических зубчатых колёс, включая блочные шестерни, глубокие внутренние зубчатые венцы и детали с комбинацией внутренних и наружных зубьев. Модель рассчитана на заготовки наружным диаметром до 1250 мм с модулем до 12 и шириной венца до 280 мм. Это оборудование для производства крупногабаритных зубчатых колёс для тяжёлой промышленности, энергетики и горного дела.
Ключевые преимущества
- Наружный диаметр заготовки до 1250 мм – для особо крупных зубчатых колёс.
- Модуль до 12 – обработка высоких и прочных зубьев для экстремальных нагрузок.
- Ширина зубчатого венца до 280 мм – для очень массивных шестерён.
- Внутренний диаметр обработки до 1250 мм – возможность долбления крупных внутренних венцов.
- Диаметр шпинделя инструмента 145 мм – повышенная жёсткость инструмента.
- Диаметр рабочего стола 1250 мм – устойчивость крупногабаритных заготовок.
Технические характеристики ZDT51125
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 1250 |
| Максимальный внутренний диаметр заготовки | мм | 1250 |
| Максимальный модуль обработки | мм | 12 |
| Максимальная ширина зубчатого венца | мм | 280 |
| Количество двойных ходов в минуту | ход/мин | 30–200 |
| Диаметр шпинделя инструмента | мм | 145 |
| Диаметр рабочего стола | мм | 1250 |
| Диаметр отверстия в столе | мм | 130 |
| Количество T-пазов | шт. | 8 |
| Мощность шпинделя инструмента | кВт | 18,5 |
| Габариты (Д×Ш×В) | мм | 3740×2100×3430 |
| Вес станка | кг | 20000 |
Область применения
- Нарезание крупных цилиндрических зубчатых колёс диаметром до 1250 мм.
- Обработка блочных шестерён и деталей с глубокими внутренними венцами.
- Тяжёлое редукторостроение, горная промышленность, металлургия, энергомашиностроение.
Конструктивные особенности
- Жёсткая термостабильная конструкция для длительной работы без потери точности.
- Продуманная компоновка для эффективного отвода стружки и тепла.
- Малошумная работа на высоких скоростях.
- Увеличенный диаметр шпинделя инструмента (145 мм) для повышенной жёсткости.
- Мощный привод шпинделя (18,5 кВт) для тяжёлых режимов резания.
- Масса станка 20 тонн – гарантия виброустойчивости.
- Опционально: гидростатический шпиндель для повышения частоты ходов.
- Опционально: косозубые направляющие (угол спирали до ±30°).
- Возможна установка ЧПУ FANUC по требованию заказчика.
ZDT51125 – надёжный станок для цехов, работающих с крупногабаритными зубчатыми колёсами диаметром до 1250 мм и модулем до 12.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
