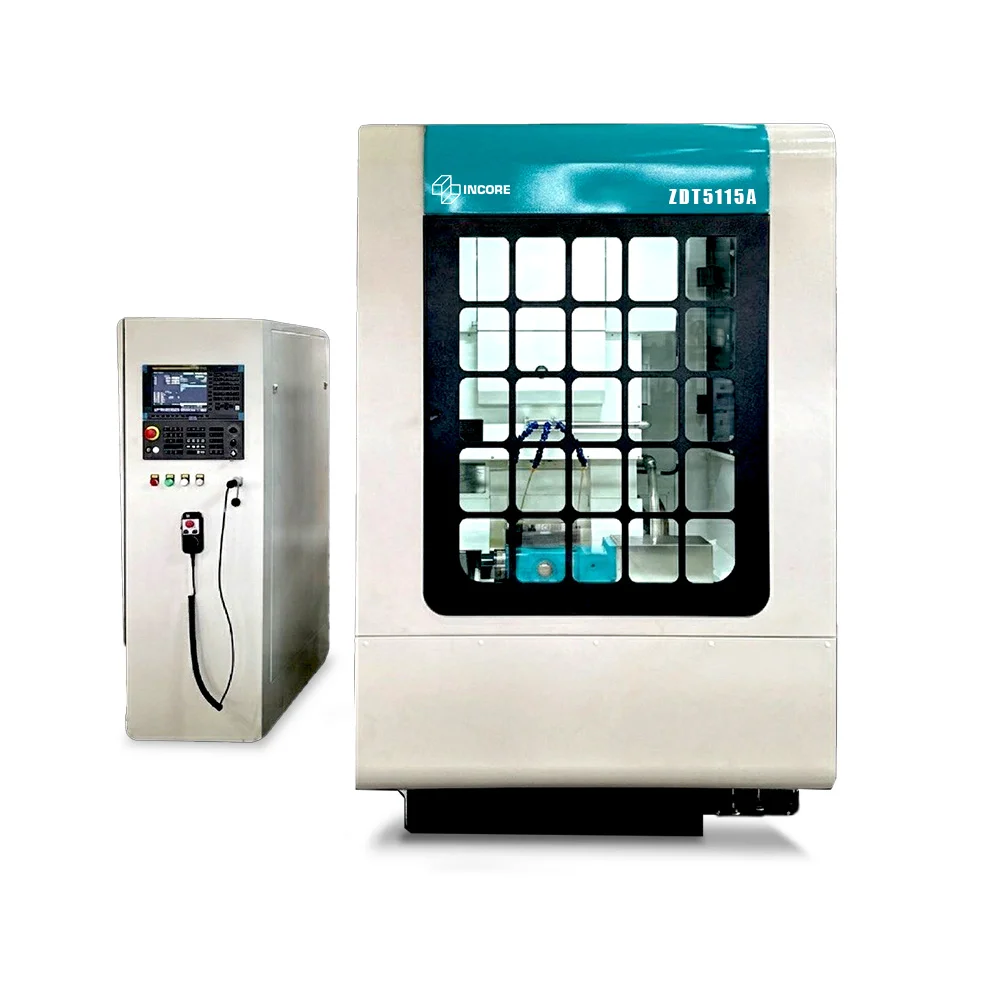

Зубодолбёжный станок ZDT5115A – высокая точность для малых и средних зубчатых колёс
ZDT5115A – прецизионный зубодолбёжный станок, предназначенный для нарезания цилиндрических зубчатых колёс, включая блочные шестерни, глубокие внутренние зубчатые венцы и детали с комбинацией внутренних и наружных зубьев. Модель ориентирована на заготовки наружным диаметром до 150 мм и модулем до 4. Благодаря системе ЧПУ Siemens 828D с 6 сервоосями и 3-осевой синхронизацией станок обеспечивает стабильное качество в серийном производстве.
Ключевые преимущества
- Наружный диаметр заготовки до 150 мм – для широкой номенклатуры малых зубчатых колёс.
- Модуль до 4 – обработка зубьев средней высоты для точных механизмов.
- Ширина зубчатого венца до 50 мм – подходит для компактных шестерён.
- Скорость до 1000 двойных ходов в минуту – высокая производительность.
- Система ЧПУ Siemens 828D – точное управление и гибкость настройки.
- Компактные габариты и масса 6,5 т – устойчивость и жёсткость.
Технические характеристики ZDT5115A
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 150 |
| Максимальный внутренний диаметр заготовки | мм | 60 + Ø инструмента |
| Максимальный модуль обработки | мм | 4 |
| Максимальная ширина зубчатого венца | мм | 50 |
| Количество двойных ходов в минуту | ход/мин | 0–1000 |
| Диаметр шпинделя инструмента | мм | 90 |
| Диаметр рабочего стола | мм | 260 |
| Диаметр отверстия в столе | мм | 100 |
| Количество T-пазов | шт. | 4 |
| Мощность шпинделя инструмента | кВт | 7,5 |
| Габариты (Д×Ш×В) | мм | 2200×1425×2440 |
| Вес станка | кг | 6500 |
Область применения
- Нарезание цилиндрических зубчатых колёс малого диаметра.
- Обработка блочных шестерён и деталей с внутренними зубьями.
- Приборостроение, автомобилестроение, станкостроение.
Конструктивные особенности
- Жёсткая термостабильная конструкция для длительной работы без потери точности.
- Эффективный отвод стружки и тепла.
- Опционально: гидростатический шпиндель (частота ходов до 1450 в минуту).
- Опционально: косозубые направляющие (угол спирали до ±30°).
ZDT5115A – идеальный вход в линейку зубодолбёжных станков для цехов, работающих с малыми и средними зубчатыми колёсами.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 150 |
| Максимальный внутренний диаметр заготовки | мм | 60 + Ø инструмента |
| Максимальный модуль обработки | мм | 4 |
| Максимальная ширина зубчатого венца | мм | 50 |
| Количество двойных ходов в минуту | ход/мин | 0–1000 |
| Диаметр шпинделя инструмента | мм | 90 |
| Диаметр рабочего стола | мм | 260 |
| Диаметр отверстия в столе | мм | 100 |
| Количество T-пазов | шт. | 4 |
| Мощность шпинделя инструмента | кВт | 7,5 |
| Габариты (Д×Ш×В) | мм | 2200×1425×2440 |
| Вес станка | кг | 6500 |
