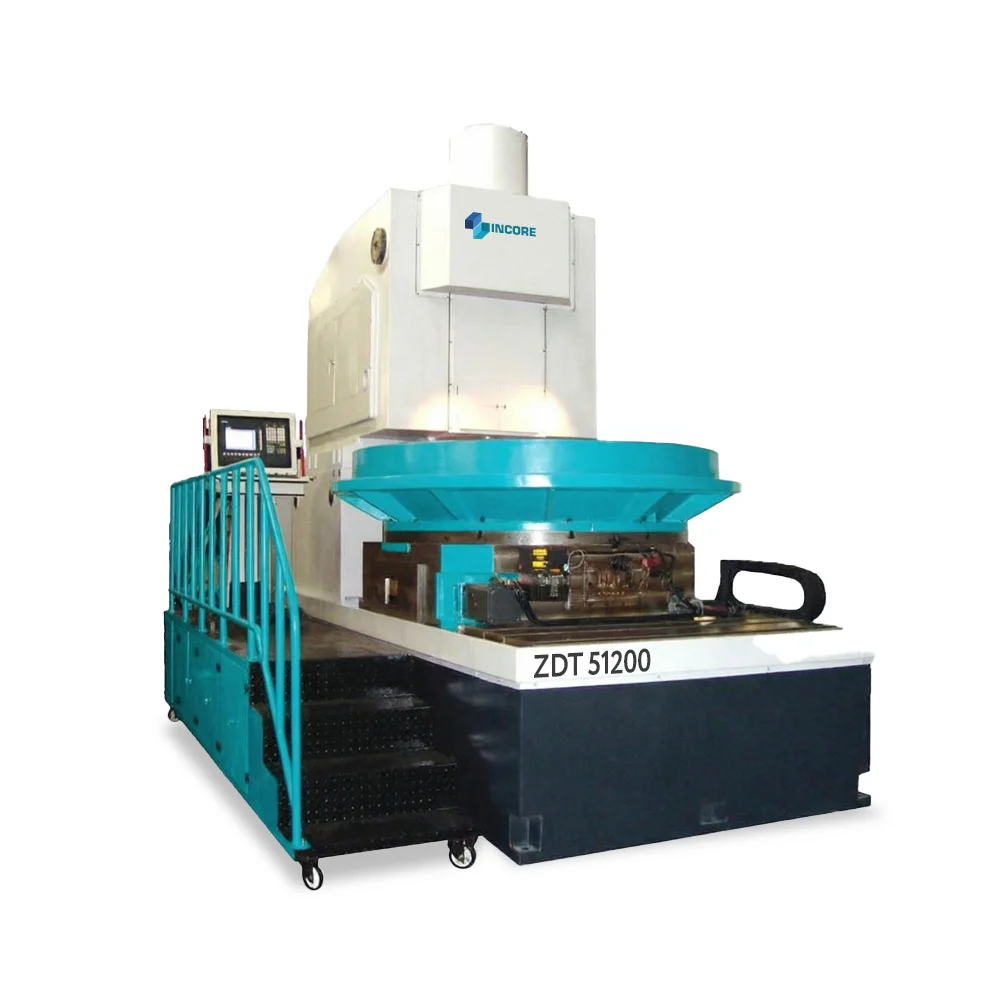

Зубодолбёжный станок ZDT51200 – флагман серии для гигантских зубчатых колёс диаметром до 2000 мм
ZDT51200 – флагманская модель в линейке зубодолбёжных станков, предназначенная для нарезания цилиндрических зубчатых колёс, включая блочные шестерни, глубокие внутренние зубчатые венцы и детали с комбинацией внутренних и наружных зубьев. Модель рассчитана на заготовки наружным диаметром до 2000 мм с модулем до 20 и шириной венца до 300 мм. Это самое мощное оборудование в серии для уникальных производств, где требуется высочайшая точность и производительность при обработке гигантских деталей.
Ключевые преимущества
- Наружный диаметр заготовки до 2000 мм – для гигантских зубчатых колёс.
- Модуль до 20 – обработка высоких и мощных зубьев для экстремальных нагрузок.
- Ширина зубчатого венца до 300 мм – для очень массивных шестерён.
- Внутренний диаметр обработки до 2300 мм – возможность долбления огромных внутренних венцов.
- Диаметр шпинделя инструмента 192 мм – максимальная жёсткость инструмента.
- Диаметр отверстия в столе 200 мм – для сквозной обработки.
- Масса станка 43 тонны – исключительная виброустойчивость.
Технические характеристики ZDT51200
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 2000 |
| Максимальный внутренний диаметр заготовки | мм | 2300 |
| Максимальный модуль обработки | мм | 20 |
| Максимальная ширина зубчатого венца | мм | 300 |
| Количество двойных ходов в минуту | ход/мин | 14–200 |
| Диаметр шпинделя инструмента | мм | 192 |
| Диаметр рабочего стола | мм | 2000 |
| Диаметр отверстия в столе | мм | 200 |
| Количество T-пазов | шт. | 8 |
| Мощность шпинделя инструмента | кВт | 22 |
| Габариты (Д×Ш×В) | мм | 5013×2177×4688 |
| Вес станка | кг | 43000 |
Область применения
- Нарезание гигантских цилиндрических зубчатых колёс диаметром до 2000 мм.
- Обработка блочных шестерён и деталей с глубокими внутренними венцами.
- Тяжёлое редукторостроение, горная промышленность, металлургия, энергомашиностроение, судостроение, ветроэнергетика.
Конструктивные особенности
- Жёсткая термостабильная конструкция для длительной работы без потери точности.
- Продуманная компоновка для эффективного отвода стружки и тепла.
- Малошумная работа на высоких скоростях.
- Максимальный диаметр шпинделя инструмента (192 мм) для предельной жёсткости.
- Мощный привод шпинделя (22 кВт) для самых тяжёлых режимов резания.
- Масса станка 43 тонны – максимальная гарантия виброустойчивости.
- Опционально: гидростатический шпиндель для повышения частоты ходов.
- Опционально: косозубые направляющие (угол спирали до ±30°).
- Возможна установка ЧПУ FANUC по требованию заказчика.
ZDT51200 – максимальная мощность, максимальный размер. Решение для уникальных проектов в тяжёлом машиностроении, где нет компромиссов по качеству и надёжности.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
