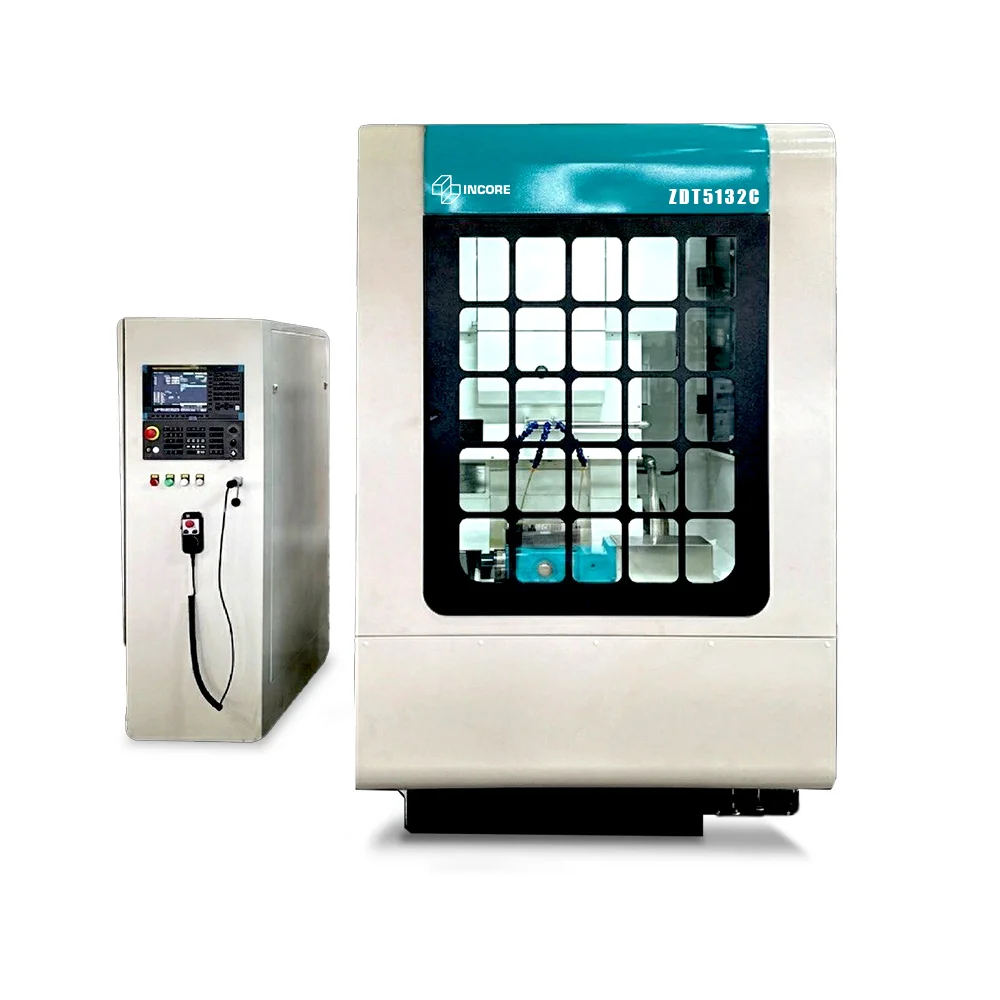

Зубодолбёжный станок ZDT5132C – универсальное решение для зубчатых колёс диаметром до 320 мм
ZDT5132C – высокопроизводительный зубодолбёжный станок, предназначенный для нарезания цилиндрических зубчатых колёс, включая блочные шестерни, глубокие внутренние зубчатые венцы и детали с комбинацией внутренних и наружных зубьев. Модель рассчитана на заготовки наружным диаметром до 320 мм с модулем до 8. Система ЧПУ Siemens 828D с 6 сервоосями и 3-осевой синхронизацией обеспечивает высочайшую точность и повторяемость в серийном производстве.
Ключевые преимущества
- Наружный диаметр заготовки до 320 мм – широкий спектр средних зубчатых колёс.
- Модуль до 8 – обработка зубьев средней и высокой высоты.
- Ширина зубчатого венца до 110 мм – подходит для большинства редукторных шестерён.
- Скорость до 1000 двойных ходов в минуту – высокая производительность.
- Диаметр рабочего стола 340 мм – устойчивость заготовки.
- Система ЧПУ Siemens 828D – точное управление и лёгкость переналадки.
Технические характеристики ZDT5132C
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 320 |
| Максимальный внутренний диаметр заготовки | мм | 220 + Ø инструмента |
| Максимальный модуль обработки | мм | 8 |
| Максимальная ширина зубчатого венца | мм | 110 |
| Количество двойных ходов в минуту | ход/мин | 120–1000 |
| Диаметр шпинделя инструмента | мм | 90 |
| Диаметр рабочего стола | мм | 340 |
| Диаметр отверстия в столе | мм | 120 |
| Количество T-пазов | шт. | 6 |
| Мощность шпинделя инструмента | кВт | 7,5 |
| Габариты (Д×Ш×В) | мм | 3100×1690×2430 |
| Вес станка | кг | 11000 |
Область применения
- Нарезание цилиндрических зубчатых колёс среднего диаметра.
- Обработка блочных шестерён и деталей с глубокими внутренними зубьями.
- Редукторостроение, автомобилестроение, промышленное оборудование.
Конструктивные особенности
- Жёсткая термостабильная конструкция для длительной работы без потери точности.
- Продуманная компоновка для эффективного отвода стружки и тепла.
- Малошумная работа на высоких скоростях.
- Опционально: гидростатический шпиндель (частота ходов до 1450 в минуту).
- Опционально: косозубые направляющие (угол спирали до ±30°).
- Возможна установка ЧПУ FANUC по требованию заказчика.
ZDT5132C – универсальный станок для цехов, работающих с деталями до 320 мм, требующих высокой производительности и точности.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
