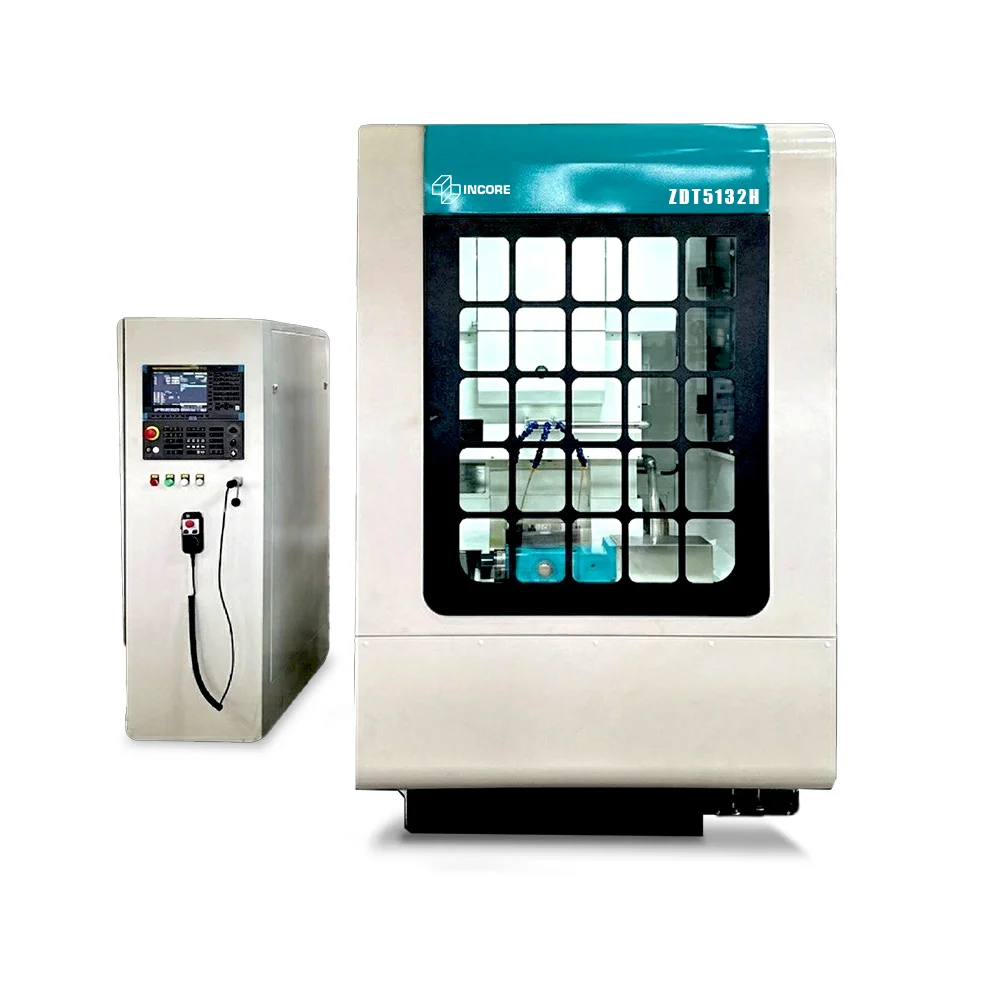

Зубодолбёжный станок ZDT5132H – увеличенная высота зубчатого венца до 120 мм
ZDT5132H – высокопроизводительный зубодолбёжный станок, предназначенный для нарезания цилиндрических зубчатых колёс, включая блочные шестерни, глубокие внутренние зубчатые венцы и детали с комбинацией внутренних и наружных зубьев. Модель рассчитана на заготовки наружным диаметром до 320 мм с модулем до 8. Ключевое отличие от ZDT5132C – увеличенная максимальная ширина зубчатого венца до 120 мм, что позволяет обрабатывать более высокие шестерни за один проход.
Ключевые преимущества
- Наружный диаметр заготовки до 320 мм – широкий спектр средних зубчатых колёс.
- Ширина зубчатого венца до 120 мм – увеличенная высота для более массивных шестерён.
- Модуль до 8 – обработка зубьев средней и высокой высоты.
- Скорость до 1000 двойных ходов в минуту – высокая производительность.
- Диаметр рабочего стола 400 мм – повышенная устойчивость заготовки.
- Система ЧПУ Siemens 828D – точное управление и лёгкость переналадки.
Технические характеристики ZDT5132H
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 320 |
| Максимальный внутренний диаметр заготовки | мм | 240 + Ø инструмента |
| Максимальный модуль обработки | мм | 8 |
| Максимальная ширина зубчатого венца | мм | 120 |
| Количество двойных ходов в минуту | ход/мин | 130–1000 |
| Диаметр шпинделя инструмента | мм | 90 |
| Диаметр рабочего стола | мм | 400 |
| Диаметр отверстия в столе | мм | 120 |
| Количество T-пазов | шт. | 6 |
| Мощность шпинделя инструмента | кВт | 8 |
| Габариты (Д×Ш×В) | мм | 2920×1625×2800 |
| Вес станка | кг | 11000 |
Область применения
- Нарезание цилиндрических зубчатых колёс среднего диаметра с увеличенной высотой венца.
- Обработка блочных шестерён и деталей с глубокими внутренними зубьями.
- Редукторостроение, автомобилестроение, промышленное оборудование.
Конструктивные особенности
- Жёсткая термостабильная конструкция для длительной работы без потери точности.
- Продуманная компоновка для эффективного отвода стружки и тепла.
- Малошумная работа на высоких скоростях.
- Увеличенный диаметр стола (400 мм) для лучшей поддержки заготовок.
- Опционально: гидростатический шпиндель (частота ходов до 1450 в минуту).
- Опционально: косозубые направляющие (угол спирали до ±30°).
- Возможна установка ЧПУ FANUC по требованию заказчика.
ZDT5132H – оптимальный выбор для цехов, где требуется обрабатывать зубчатые колёса диаметром до 320 мм с увеличенной высотой венца до 120 мм.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 320 |
| Максимальный внутренний диаметр заготовки | мм | 240 + Ø инструмента |
| Максимальный модуль обработки | мм | 8 |
| Максимальная ширина зубчатого венца | мм | 120 |
| Количество двойных ходов в минуту | ход/мин | 130–1000 |
| Диаметр шпинделя инструмента | мм | 90 |
| Диаметр рабочего стола | мм | 400 |
| Диаметр отверстия в столе | мм | 120 |
| Количество T-пазов | шт. | 6 |
| Мощность шпинделя инструмента | кВт | 8 |
| Габариты (Д×Ш×В) | мм | 2920×1625×2800 |
| Вес станка | кг | 11000 |
