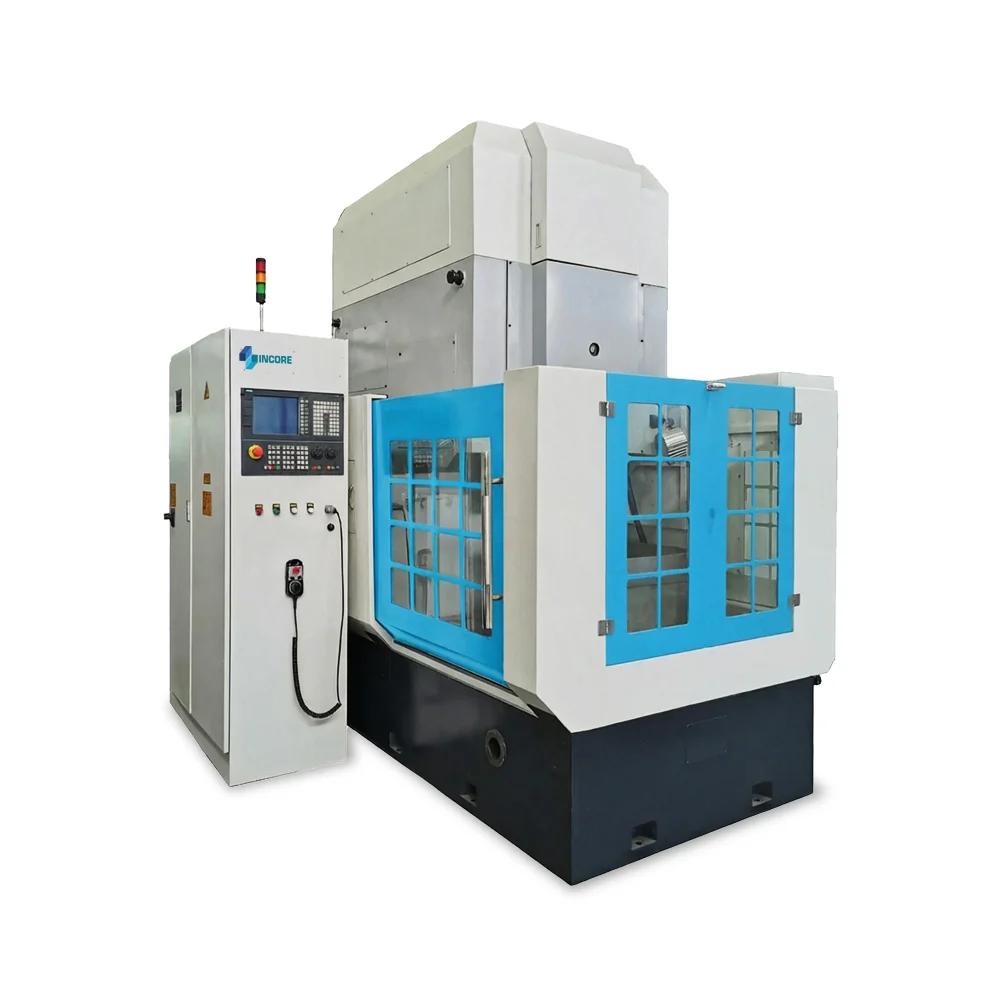

Зубодолбёжный станок ZDT5150B – для крупных зубчатых колёс диаметром до 500 мм
ZDT5150B – высокопроизводительный зубодолбёжный станок, предназначенный для нарезания цилиндрических зубчатых колёс, включая блочные шестерни, глубокие внутренние зубчатые венцы и детали с комбинацией внутренних и наружных зубьев. Модель рассчитана на заготовки наружным диаметром до 500 мм с модулем до 10 и шириной венца до 150 мм. Система ЧПУ Siemens 828D с 6 сервоосями и 3-осевой синхронизацией обеспечивает высочайшую точность и повторяемость в серийном производстве крупных деталей.
Ключевые преимущества
- Наружный диаметр заготовки до 500 мм – для крупных зубчатых колёс и шестерён.
- Модуль до 10 – обработка высоких и прочных зубьев для силовых передач.
- Ширина зубчатого венца до 150 мм – для массивных шестерён.
- Внутренний диаметр обработки от 625 мм (+ Ø инструмента) – возможность долбления крупных внутренних венцов.
- Диаметр рабочего стола 625 мм – устойчивость крупногабаритных заготовок.
- Мощность шпинделя 11 кВт – запас производительности для тяжёлых режимов.
Технические характеристики ZDT5150B
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 500 |
| Максимальный внутренний диаметр заготовки | мм | 625 + Ø инструмента |
| Максимальный модуль обработки | мм | 10 |
| Максимальная ширина зубчатого венца | мм | 150 |
| Количество двойных ходов в минуту | ход/мин | 0–500 |
| Диаметр шпинделя инструмента | мм | 90 |
| Диаметр рабочего стола | мм | 625 |
| Диаметр отверстия в столе | мм | 150 |
| Количество T-пазов | шт. | 8 |
| Мощность шпинделя инструмента | кВт | 11 |
| Габариты (Д×Ш×В) | мм | 2850×1790×2670 |
| Вес станка | кг | 13000 |
Область применения
- Нарезание крупных цилиндрических зубчатых колёс диаметром до 500 мм.
- Обработка блочных шестерён и деталей с глубокими внутренними венцами.
- Тяжёлое редукторостроение, горная промышленность, энергомашиностроение.
Конструктивные особенности
- Жёсткая термостабильная конструкция для длительной работы без потери точности.
- Продуманная компоновка для эффективного отвода стружки и тепла.
- Малошумная работа на высоких скоростях.
- Увеличенный диаметр стола (625 мм) для устойчивости крупных заготовок.
- Мощный привод шпинделя (11 кВт) для уверенного снятия припуска.
- Опционально: гидростатический шпиндель для повышения частоты ходов.
- Опционально: косозубые направляющие (угол спирали до ±30°).
- Возможна установка ЧПУ FANUC по требованию заказчика.
ZDT5150B – надёжный станок для цехов, работающих с крупными зубчатыми колёсами диаметром до 500 мм и модулем до 10.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный наружный диаметр заготовки | мм | 500 |
| Максимальный внутренний диаметр заготовки | мм | 625 + Ø инструмента |
| Максимальный модуль обработки | мм | 10 |
| Максимальная ширина зубчатого венца | мм | 150 |
| Количество двойных ходов в минуту | ход/мин | 0–500 |
| Диаметр шпинделя инструмента | мм | 90 |
| Диаметр рабочего стола | мм | 625 |
| Диаметр отверстия в столе | мм | 150 |
| Количество T-пазов | шт. | 8 |
| Мощность шпинделя инструмента | кВт | 11 |
| Габариты (Д×Ш×В) | мм | 2850×1790×2670 |
| Вес станка | кг | 13000 |
