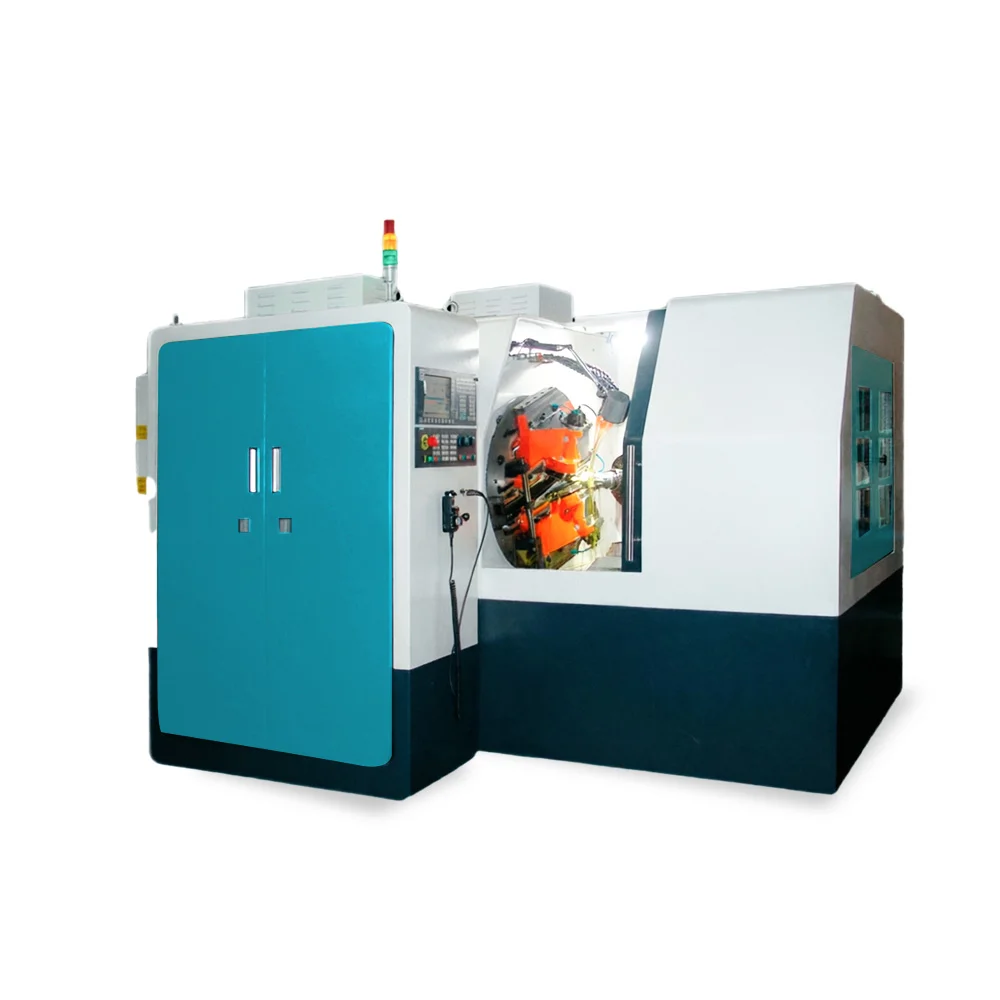

Зубофрезерный станок ZST2712 – двухдисковое обкатное фрезерование конических колёс малого диаметра
ZST2712 – высокопроизводительный станок для чернового и чистового фрезерования прямозубых конических зубчатых колёс методом обкатки. Обработка ведётся двумя дисковыми фрезами одновременно, что обеспечивает высокую динамику резания, правильное пятно контакта зубчатой пары и производительность в 3–5 раз выше, чем у традиционных аналогов. Благодаря уникальной компоновке двух фрезерных суппортов и высокоточным червячным парам в приводе люльки и шпиндельной бабки станок обладает повышенной жёсткостью. Точность обработки достигает 6-го класса по ГОСТ – идеальное решение для прецизионных конических шестерён.
Ключевые преимущества
- Двухдисковое фрезерование методом обкатки – обработка двумя фрезами одновременно, высокая производительность и точность профиля.
- Диаметр обработки до 125 мм, модуль до 2,5 мм – для малых и средних конических колёс.
- Производительность в 3–5 раз выше аналогов – существенное сокращение времени цикла.
- Точность до 6-го класса по ГОСТ – для ответственных узлов редукторов и трансмиссий.
- Уникальная компоновка двух суппортов, высокоточные червячные пары – повышенная жёсткость и долговечность.
- Низкий уровень шума – комфортные условия работы.
Технические характеристики ZST2712
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 125 |
| Максимальный модуль | мм | 2,5 |
| Максимальная длина образующей конуса | мм | 60 |
| Максимальная ширина зуба | мм | 11 |
| Число зубьев | – | 5–150 |
| Угол поворота резцовой головки | град | ±7,5° |
| Время нарезания одного зуба | с | 4–20 |
| Скорость резания | м/мин | 40–60 |
| Диаметр фрез | дюймы | 6" (152,4 мм) |
| Максимальный угол обката люльки | град | ±30° |
| Система ЧПУ | – | GSK (стандарт), Siemens/Fanuc (опция) |
| Масса станка | кг | 2000 |
| Габариты (Д×Ш×В) | мм | 1700×1650×1700 |
Область применения
- Изготовление конических шестерён для редукторов, коробок передач, дифференциалов.
- Производство прецизионных трансмиссий в автомобилестроении и приборостроении.
- Авиационная и робототехническая промышленность – для высокоточных узлов.
Конструктивные особенности
- Два независимых фрезерных суппорта с высокоточными червячными парами.
- Высокожёсткая компоновка для интенсивных режимов резания.
- Основные комплектующие – импортные (ЧПУ, подшипники, уплотнения).
- Низкий уровень шума благодаря оптимизированной кинематике.
ZST2712 – компактный и высокопроизводительный станок для точной обработки конических колёс малого диаметра с производительностью, превосходящей аналоги.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 125 |
| Максимальный модуль | мм | 2,5 |
| Максимальная длина образующей конуса | мм | 60 |
| Максимальная ширина зуба | мм | 11 |
| Число зубьев | – | 5–150 |
| Угол поворота резцовой головки | град | ±7,5° |
| Время нарезания одного зуба | с | 4–20 |
| Скорость резания | м/мин | 40–60 |
| Диаметр фрез | дюймы | 6" (152,4 мм) |
| Максимальный угол обката люльки | град | ±30° |
| Система ЧПУ | – | GSK (стандарт), Siemens/Fanuc (опция) |
| Масса станка | кг | 2000 |
| Габариты (Д×Ш×В) | мм | 1700×1650×1700 |
