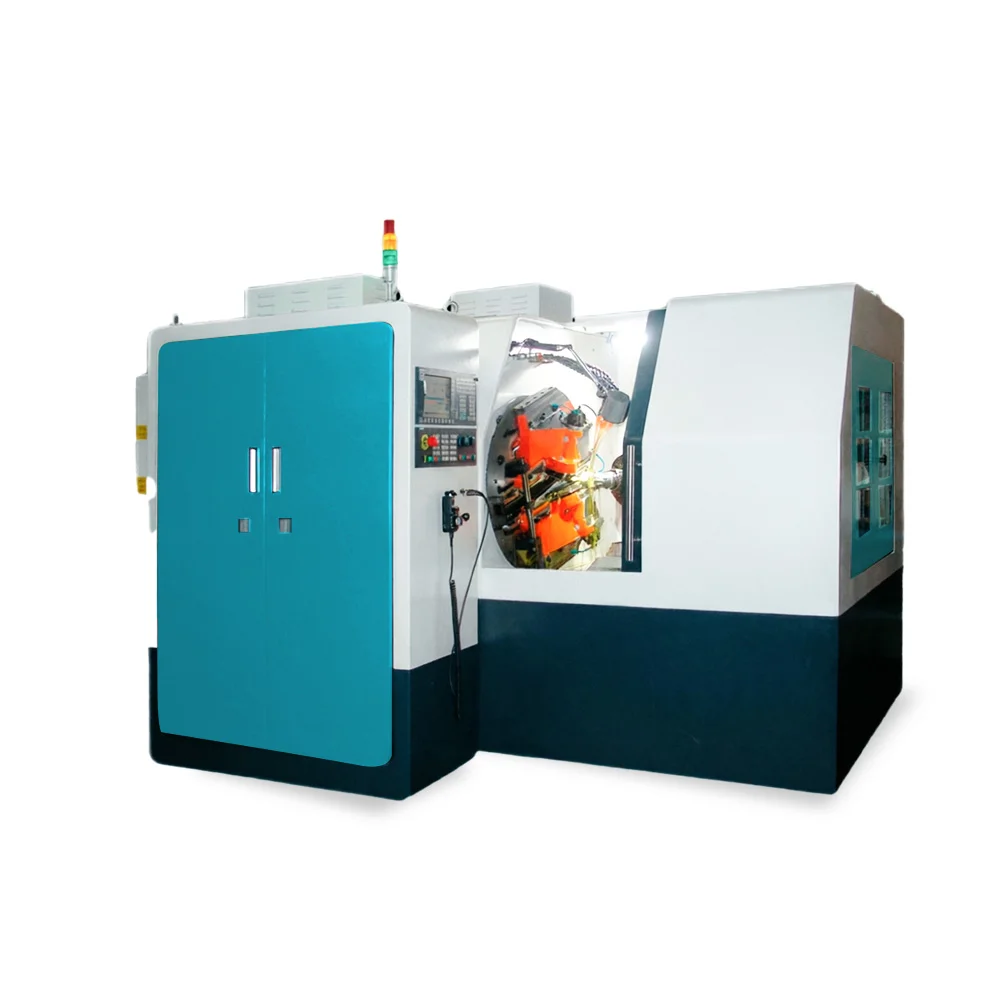

Зубофрезерный станок ZST2730 – высокопроизводительное двухдисковое обкатное фрезерование крупных конических колёс
ZST2730 – мощный станок для чернового и чистового фрезерования прямозубых конических зубчатых колёс методом обкатки двумя дисковыми фрезами. Модель рассчитана на детали диаметром до 300 мм с модулем до 8 мм. Благодаря уникальной компоновке двух фрезерных суппортов и высокоточным червячным парам в приводе люльки и шпиндельной бабки станок демонстрирует повышенную жёсткость и производительность в 3–5 раз выше, чем у аналогов. Точность обработки достигает 6-го класса по ГОСТ. Оснащён системой ЧПУ Siemens 828D и импортными комплектующими, обеспечивающими надёжность и долговечность.
Ключевые преимущества
- Двухдисковое фрезерование методом обкатки – обработка двумя фрезами одновременно, высокая динамика резания.
- Диаметр обработки до 300 мм, модуль до 8 мм – для крупных конических колёс.
- Производительность в 3–5 раз выше аналогов – максимальная эффективность в серии.
- Точность до 6-го класса по ГОСТ – прецизионная обработка.
- Система ЧПУ Siemens 828D – современное управление с быстрой настройкой.
- Высокоточные червячные пары и импортные подшипники/уплотнения – надёжность и долговечность.
Технические характеристики ZST2730
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 300 |
| Максимальный модуль | мм | 8 |
| Максимальная длина образующей конуса | мм | 160 |
| Максимальная ширина зуба | мм | 40 |
| Число зубьев | – | 5–150 |
| Угол поворота резцовой головки | град | 9° |
| Время нарезания одного зуба | с | 4–69 |
| Скорость резания | м/мин | 30–85 |
| Диаметр фрез | дюймы | 10", 10,5" |
| Максимальный угол обката люльки | град | ±30° |
| Система ЧПУ | – | Siemens 828D |
| Масса станка | кг | 8000 |
| Габариты (Д×Ш×В) | мм | 2400×1800×1800 |
Область применения
- Изготовление конических шестерён для редукторов, коробок передач, ведущих мостов.
- Производство дифференциалов автомобилей, тракторов, коммерческого транспорта.
- Тяжёлое машиностроение, горная и цементная промышленность.
Конструктивные особенности
- Два фрезерных суппорта с высокоточными червячными парами и усиленной станиной.
- Импортные комплектующие (ЧПУ Siemens, подшипники FAG/SKF, уплотнения Freudenberg).
- Повышенная жёсткость и компактные габариты для своего класса.
- Низкий уровень шума при высокой скорости обработки.
- Простота обслуживания и быстрая переналадка.
ZST2730 – максимальная производительность в серии: обработка конических колёс диаметром до 300 мм с точностью 6-го класса и сокращением времени цикла в 3–5 раз относительно традиционных решений.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
