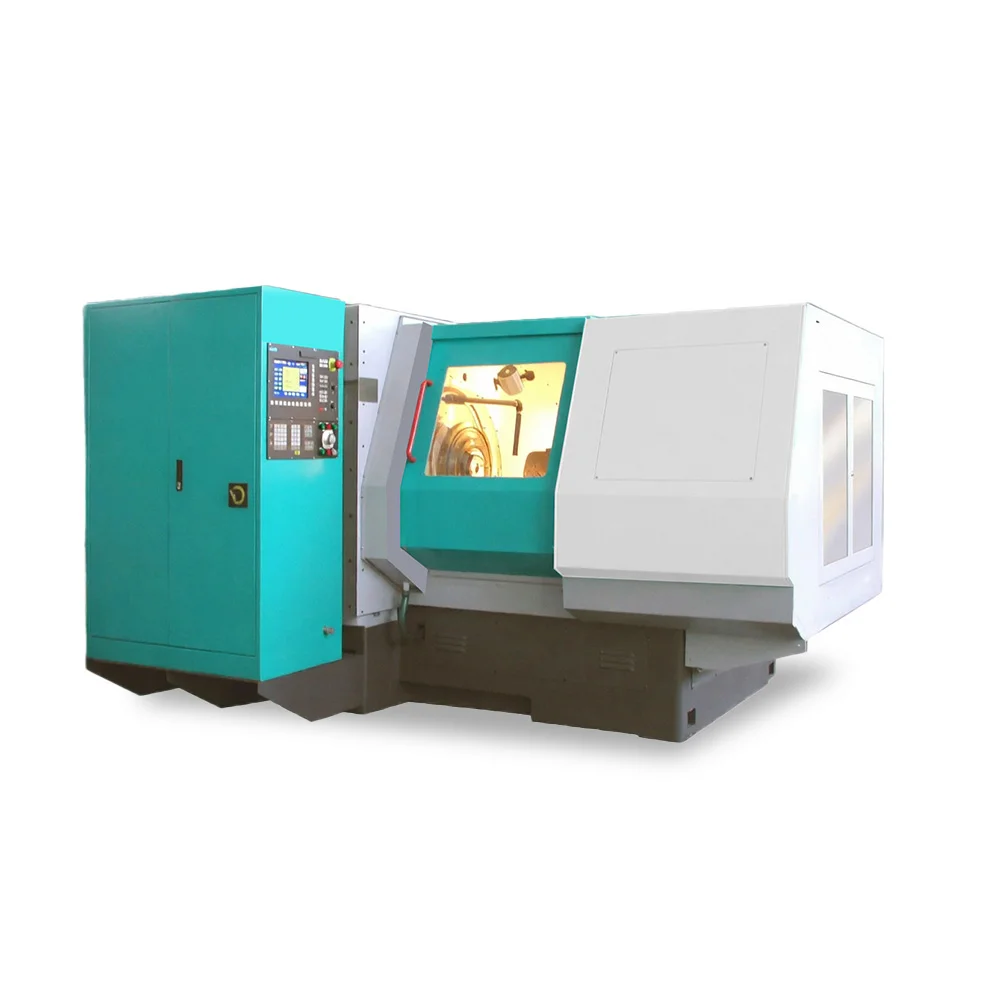

Зуборезный станок ZK22160 – максимальная мощность для гигантских спирально-конических и гипоидных колёс
ZK22160 – флагманская модель серии ZK, предназначенная для чернового и чистового нарезания спирально-конических и гипоидных зубчатых колёс методом обкатки. Станок обрабатывает детали диаметром до 1600 мм с модулем до 30 мм и шириной зуба до 240 мм. Конструкция – классическая люлечная компоновка, обеспечивающая исключительную жёсткость и точность. Система ЧПУ – Siemens 828DSL – промышленный контроллер для многоосевой синхронизации. Станок оснащён автоматической смазкой, гидравликой, электрошкафом с кондиционером, возможна установка ограждения и стружкоконвейера. Это оборудование для уникальных производств в тяжёлом машиностроении, горной промышленности, энергетике и судостроении.
Ключевые преимущества
- Максимальный диаметр обработки 1600 мм, модуль до 30 мм – для гигантских конических передач.
- Ширина зуба до 240 мм – обработка самых массивных шестерён.
- Метод обкатки – высокая точность профиля зуба, стабильность при экстремальных нагрузках.
- Система ЧПУ Siemens 828DSL – мощный контроллер для сложных циклов обката.
- Диапазон резцов 18"–40" – работа с самыми крупными инструментами.
- Масса станка 95 тонн – максимальная жёсткость и виброустойчивость.
Технические характеристики ZK22160
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 1600 |
| Максимальный модуль | мм | 30 |
| Максимальная ширина зуба | мм | 240 |
| Угол ножки зуба | град | 5°–90° |
| Максимальное передаточное отношение | – | 10:1 |
| Диаметр резцов | дюймы | 18"–40" |
| Частота вращения резцов | об/мин | 10–37 |
| Система ЧПУ | – | Siemens 828DSL |
| Масса станка | т | 95 |
| Габариты (Д×Ш×В) | мм | 5800×4492×3900 |
Область применения
- Нарезание гигантских спирально-конических шестерён для горнодобывающих экскаваторов, драглайнов.
- Производство гипоидных передач для цементных мельниц, прокатных станов, гидротурбин.
- Тяжёлое судостроение, ветроэнергетика, космическая и оборонная промышленность.
Конструктивные особенности
- Усиленная люлечная компоновка с высокоточными червячными парами.
- Автоматическая смазка и гидравлическая система с дублированием.
- Электрошкаф с кондиционером и защитой от пыли.
- Опционально: полное ограждение кабинетного типа, стружкоконвейер, система отвода аэрозолей.
- ЧПУ Siemens 828DSL с поддержкой удалённой диагностики.
ZK22160 – уникальный станок для самых ответственных задач в мировой промышленности. Максимальный размер, максимальная мощность.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 1600 |
| Максимальный модуль | мм | 30 |
| Максимальная ширина зуба | мм | 240 |
| Угол ножки зуба | град | 5°–90° |
| Максимальное передаточное отношение | – | 10:1 |
| Диаметр резцов | дюймы | 18"–40" |
| Частота вращения резцов | об/мин | 10–37 |
| Система ЧПУ | – | Siemens 828DSL |
| Масса станка | т | 95 |
| Габариты (Д×Ш×В) | мм | 5800×4492×3900 |
