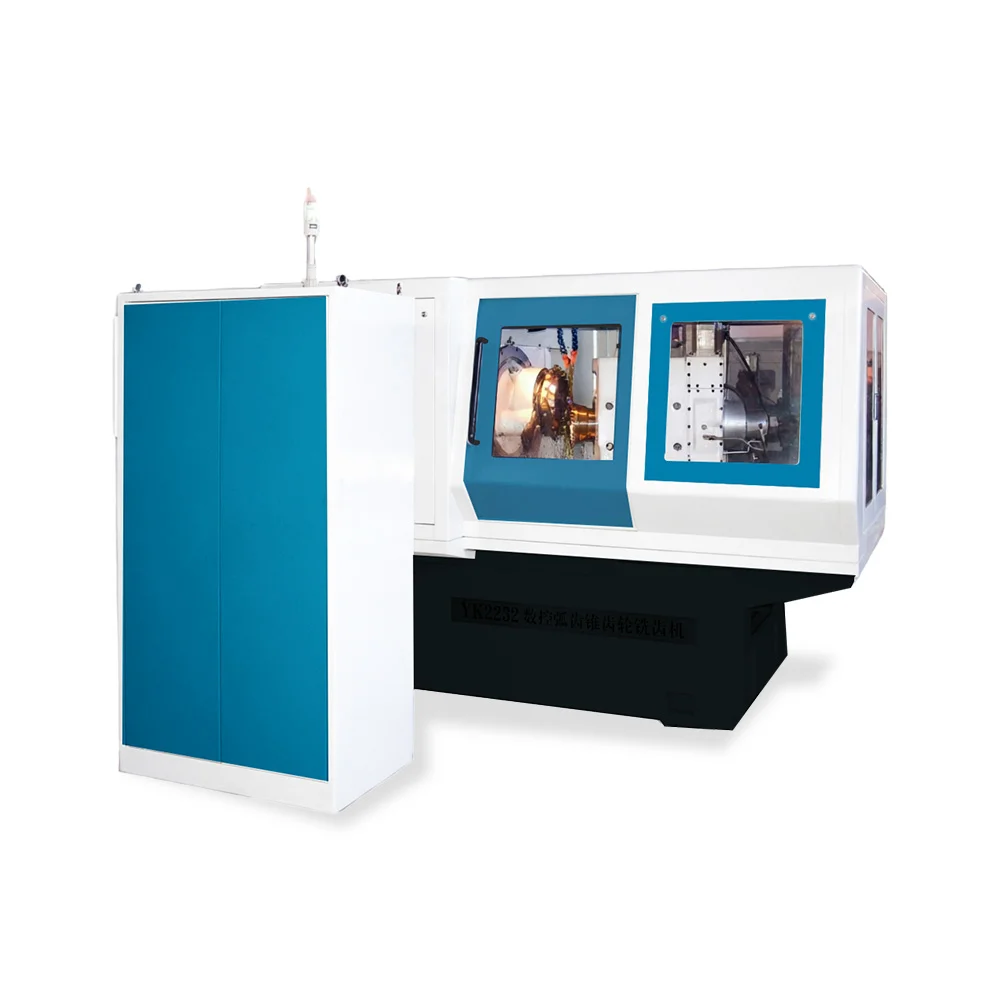

Зуборезный станок ZK2232 – для спирально-конических и гипоидных колёс методом обкатки
ZK2232 – универсальный станок из серии ZK для чернового и чистового нарезания спирально-конических и гипоидных зубчатых колёс методом обкатки. Модель рассчитана на детали диаметром до 320 мм с модулем до 6 мм и шириной зуба до 40 мм. Конструкция – классическая люлечная компоновка, обеспечивающая высокую жёсткость и точность. Система ЧПУ – Siemens 828D, опционально FANUC. Станок оснащён системой автоматической смазки, гидравликой, электрошкафом с кондиционером. Может комплектоваться ограждением и стружкоконвейером. Идеальное решение для автомобилестроения, редукторостроения и строительной техники.
Ключевые преимущества
- Максимальный диаметр обработки 320 мм, модуль до 6 мм – широкий спектр конических колёс.
- Метод обкатки – высокая точность профиля зуба, стабильное качество.
- Система ЧПУ Siemens 828D – надёжное управление с возможностью выбора FANUC.
- Широкий диапазон углов ножки зуба (0–8° / 90°) – гибкость для разных типов передач.
- Частота вращения резцов 50–150 об/мин – оптимальные режимы для чистого и чернового проходов.
- Масса станка 6 тонн – жёсткость и виброустойчивость.
Технические характеристики ZK2232
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 320 |
| Максимальный модуль | мм | 6 |
| Максимальная ширина зуба | мм | 40 |
| Угол ножки зуба | град | 0–8° / 90° |
| Максимальное передаточное отношение | – | 10:1 |
| Диаметр резцов | дюймы | 6", 7,5", 9" |
| Частота вращения резцов | об/мин | 50–150 |
| Система ЧПУ | – | Siemens 828D / FANUC (опция) |
| Масса станка | т | 6 |
| Габариты (Д×Ш×В) | мм | 1800×1490×1725 |
Область применения
- Нарезание спирально-конических шестерён для редукторов, мостов, дифференциалов.
- Производство гипоидных передач для автомобилестроения и тракторостроения.
- Строительная и дорожная техника, промышленные редукторы.
Конструктивные особенности
- Классическая люлечная компоновка – высокая жёсткость и точность.
- Система автоматической смазки и гидравлика в комплекте.
- Электрошкаф с кондиционером – защита от перегрева.
- Опционально: полное ограждение и стружкоконвейер.
ZK2232 – оптимальное решение для средних конических колёс: производительность, точность и надёжность в одном станке.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 320 |
| Максимальный модуль | мм | 6 |
| Максимальная ширина зуба | мм | 40 |
| Угол ножки зуба | град | 0–8° / 90° |
| Максимальное передаточное отношение | – | 10:1 |
| Диаметр резцов | дюймы | 6", 7,5", 9" |
| Частота вращения резцов | об/мин | 50–150 |
| Система ЧПУ | – | Siemens 828D / FANUC (опция) |
| Масса станка | т | 6 |
| Габариты (Д×Ш×В) | мм | 1800×1490×1725 |
