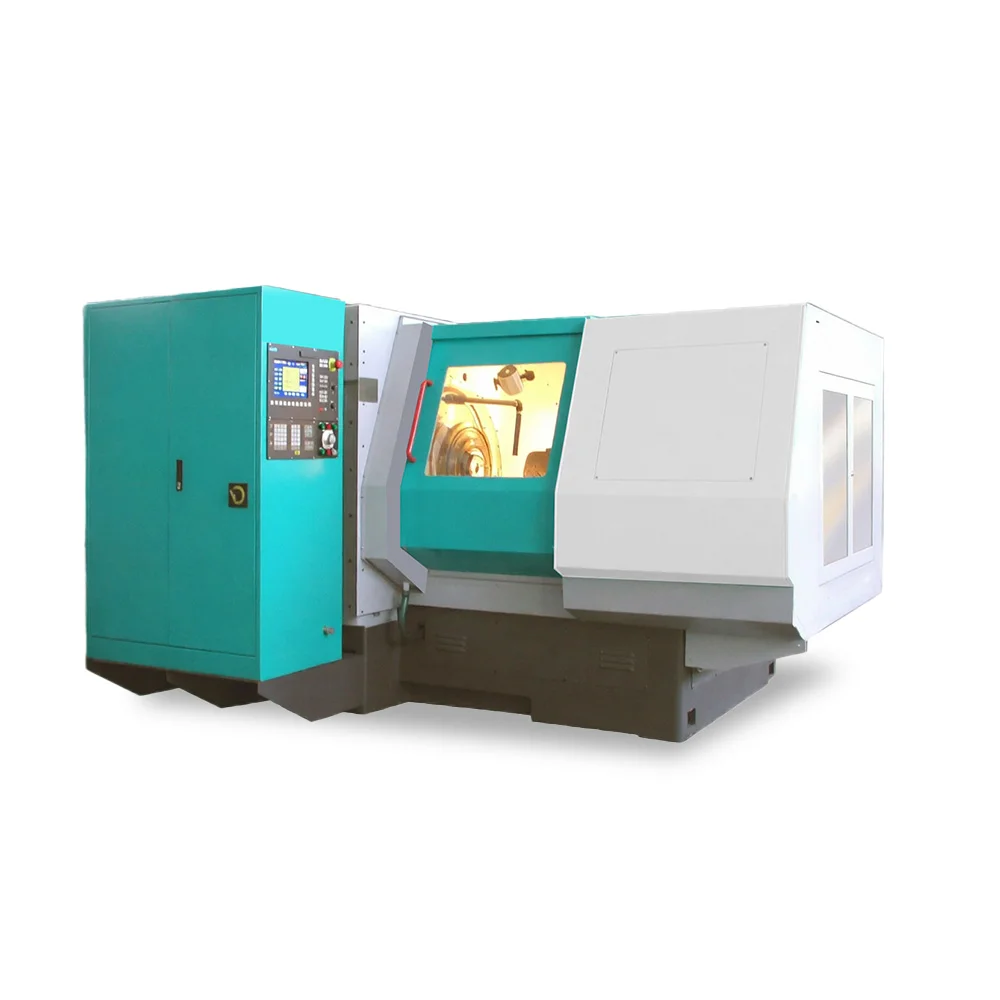

Зуборезный станок ZK2235 – расширенный модельный ряд для конических колёс до 350 мм
ZK2235 – высокопроизводительный станок серии ZK для чернового и чистового нарезания спирально-конических и гипоидных зубчатых колёс методом обкатки. Модель обрабатывает детали диаметром до 350 мм с модулем до 6 мм и шириной зуба до 40 мм. Конструкция – классическая люлечная компоновка, обеспечивающая высокую жёсткость и точность. Система ЧПУ – Siemens 840D, обеспечивающая расширенные возможности управления и синхронизации. Станок оснащён системой автоматической смазки, гидравликой, электрошкафом с кондиционером. Может комплектоваться ограждением и стружкоконвейером. Отличный выбор для производства конических шестерён в редукторостроении и автомобилестроении.
Ключевые преимущества
- Максимальный диаметр обработки 350 мм, модуль до 6 мм – широкий диапазон спирально-конических передач.
- Метод обкатки – высокая точность профиля зуба, формирование правильного пятна контакта.
- Система ЧПУ Siemens 840D – передовая платформа с высокой динамикой и точностью.
- Угол ножки зуба 4°–90° – гибкость для различных типов передач.
- Частота вращения резцов до 620 об/мин – высокая производительность.
- Масса станка 10 тонн – повышенная жёсткость и виброустойчивость.
Технические характеристики ZK2235
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 350 |
| Максимальный модуль | мм | 6 |
| Максимальная ширина зуба | мм | 40 |
| Угол ножки зуба | град | 4°–90° |
| Максимальное передаточное отношение | – | 10:1 |
| Диаметр резцов | дюймы | 6", 7,5", 9" |
| Частота вращения резцов | об/мин | до 620 |
| Система ЧПУ | – | Siemens 840D |
| Масса станка | т | 10 |
| Габариты (Д×Ш×В) | мм | 2750×2100×2350 |
Область применения
- Нарезание спирально-конических шестерён для редукторов, мостов, трансмиссий.
- Производство гипоидных передач для автомобилей, тракторов, спецтехники.
- Станкостроение и тяжелое машиностроение.
Конструктивные особенности
- Классическая люлечная компоновка – высокая точность обката.
- Автоматическая смазка и гидравлика в базовой комплектации.
- Электрошкаф с кондиционером – защита от перегрева.
- Опционально: ограждение и стружкоконвейер.
- Siemens 840D – мощный контроллер для сложных циклов.
ZK2235 – расширенная модель серии для крупных конических колёс с улучшенной системой ЧПУ и повышенной жёсткостью.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 350 |
| Максимальный модуль | мм | 6 |
| Максимальная ширина зуба | мм | 40 |
| Угол ножки зуба | град | 4°–90° |
| Максимальное передаточное отношение | – | 10:1 |
| Диаметр резцов | дюймы | 6", 7,5", 9" |
| Частота вращения резцов | об/мин | до 620 |
| Система ЧПУ | – | Siemens 840D |
| Масса станка | т | 10 |
| Габариты (Д×Ш×В) | мм | 2750×2100×2350 |
