Технические характеристики
Диаметр обработки, мм
800
Макс. длина заготовки, мм
4000
Модуль обработки
25
Макс. ширина зубчатого венца, мм
3500
Скорость вращения шпинделя фрезы (об/мин)
20 - 250
Скорость вращения шпинделя фрезы, об/мин
1-20
Осевое смещение фрезы
200
Угол наклона фрезерного суппорта
±45
Макс. диаметр фрезы, мм
450
Общая мощность, кВт
100
Мощность шпинделя инструумента, кВт
50,5
Максимальная нагрузка на стол, кг
8000
Вес, кг
68000
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

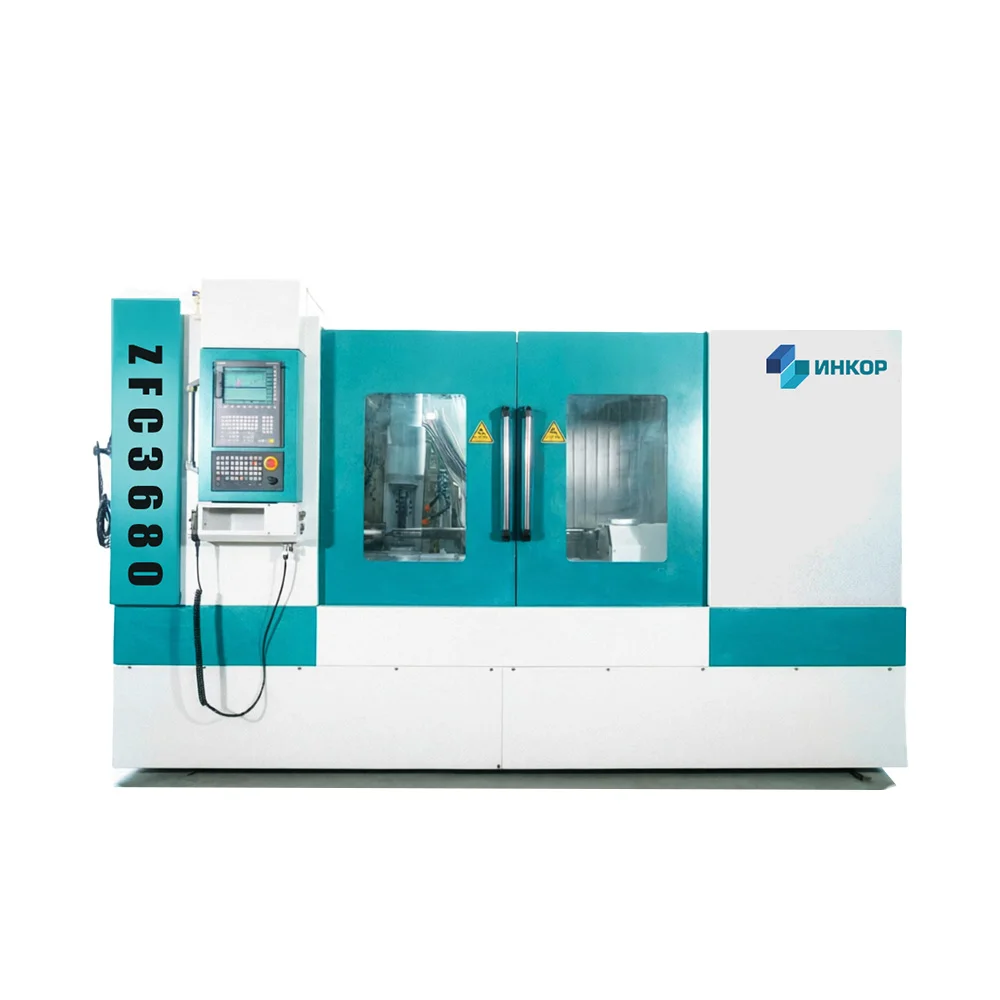

Зубофрезерный станок ZFC3680 – тяжелая серия для валов длиной 4000 мм
ZFC3680 – мощный горизонтальный зубофрезерный станок, предназначенный для нарезания шлицев и зубчатых венцов на валах диаметром до 800 мм и длиной до 4000 мм. Модуль до 25, ширина венца до 3500 мм, нагрузка на стол 8000 кг. Оборудование оснащено системой ЧПУ, позволяющей обрабатывать прямозубые, косозубые и шлицевые профили с высокой точностью по всей длине.
Ключевые преимущества
- Длина заготовки до 4000 мм – для самых длинных промышленных валов.
- Диаметр до 800 мм, модуль до 25 – силовые шлицы и зубья крупных машин.
- Мощность шпинделя 50,5 кВт, общая мощность 100 кВт – производительность на пределе.
- Увеличенный диаметр фрезы до 450 мм – стойкость и скорость резания.
- Жесткая станина массой 68 тонн – виброустойчивость при высоких нагрузках.
Технические характеристики ZFC3680
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 800 |
| Максимальный модуль обработки | мм | 25 |
| Максимальная ширина зубчатого венца | мм | 3500 |
| Максимальная длина заготовки | мм | 4000 |
| Максимальный угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–250 |
| Максимальная скорость заготовки | об/мин | 1–20 |
| Максимальный диаметр фрезы | мм | 450 |
| Осевое смещение фрезы | мм | 200 |
| Мощность шпинделя инструмента | кВт | 50,5 |
| Максимальная нагрузка на стол | кг | 8000 |
| Общая мощность | кВт | 100 |
| Вес станка | кг | 68000 |
Область применения
- Валы для прокатных станов, цементных мельниц.
- Главные валы редукторов карьерных экскаваторов.
- Длинномерные шлицевые валы для судостроения.
ZFC3680 – решение для предприятий, где требуются стабильность и точность на длине 4 метра при крупных модулях.
Узнайте стоимость и комплектацию для Омске – оставьте заявку на сайте или позвоните нам.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 800 |
| Максимальный модуль обработки | мм | 25 |
| Максимальная ширина зубчатого венца | мм | 3500 |
| Максимальная длина заготовки | мм | 4000 |
| Максимальный угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–250 |
| Максимальная скорость заготовки | об/мин | 1–20 |
| Максимальный диаметр фрезы | мм | 450 |
| Осевое смещение фрезы | мм | 200 |
| Мощность шпинделя инструмента | кВт | 50,5 |
| Максимальная нагрузка на стол | кг | 8000 |
| Общая мощность | кВт | 100 |
| Вес станка | кг | 68000 |
