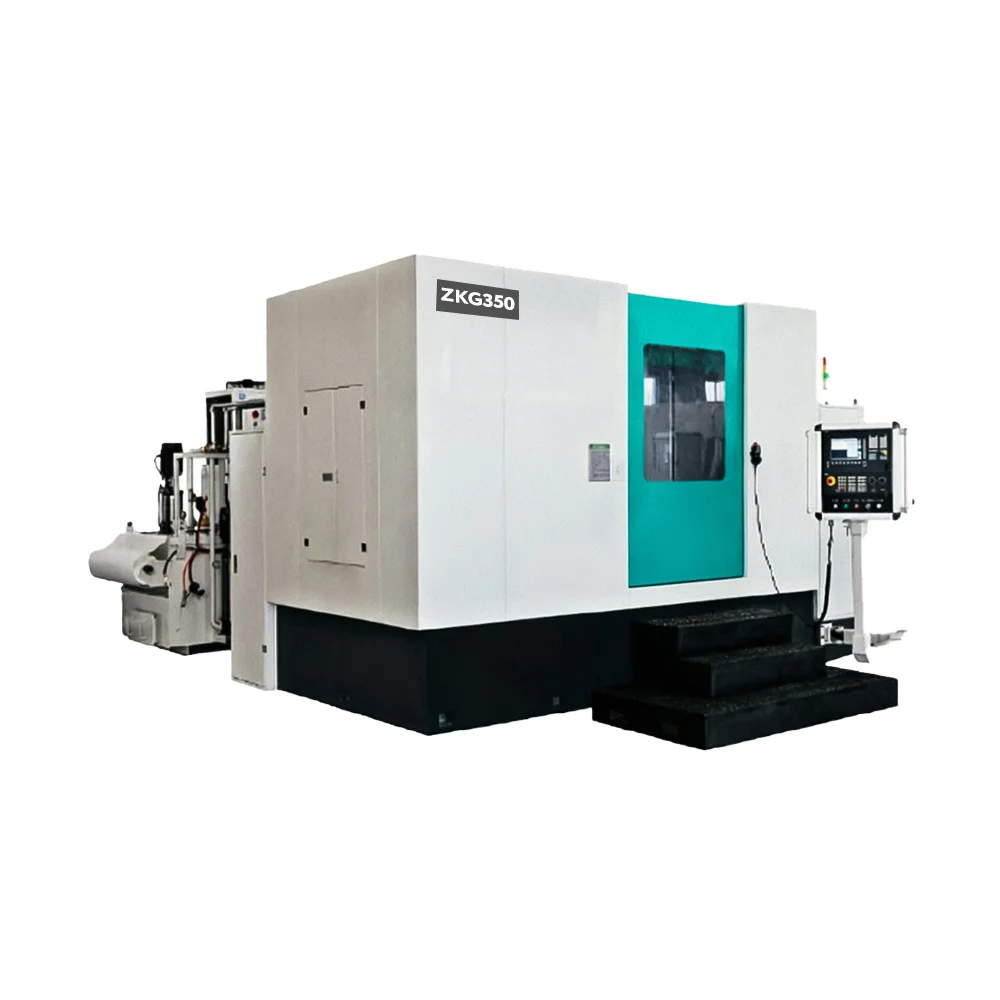

Зубошлифовальный станок ZKG350 – высокоточное шлифование спирально-конических и гипоидных колёс
ZKG350 – станок из серии ZKG для шлифования спирально-конических и гипоидных зубчатых колёс. Модель рассчитана на детали диаметром до 350 мм с модулем до 10 мм и шириной зуба до 60 мм. Оборудование обеспечивает стабильную точность обработки до 5-го класса по DIN. Конструкция несущих частей имеет симметричную компоновку с повышенной устойчивостью. Система ЧПУ – Siemens 840DSL, ось Y (вертикальное перемещение) приводится двумя шариковыми винтами для лучшей динамики. Прямой привод шпинделя заготовки исключает люфты. Станок оснащён независимой системой фильтрации шлифовального масла и устройством отсоса масляного тумана.
Ключевые преимущества
- Максимальный диаметр обработки 350 мм, модуль до 10 мм – для широкой номенклатуры конических колёс.
- Точность обработки до 5-го класса по DIN – прецизионное шлифование для ответственных узлов.
- Система ЧПУ Siemens 840DSL – высокая производительность и точность.
- Прямой привод шпинделя заготовки – точная индексация, отсутствие люфтов.
- Двойные шариковые винты на оси Y – улучшенная динамика и жесткость.
- Частота вращения резцовой головки до 5000 об/мин – высокоскоростная обработка.
Технические характеристики ZKG350
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 350 |
| Максимальный модуль | мм | 10 |
| Максимальная ширина зуба | мм | 60 |
| Точность по DIN | класс | 5 |
| Диаметр шлифовального круга | дюймы | 3,5–9 |
| Частота вращения резцовой головки | об/мин | 0–5000 |
| Система ЧПУ | – | Siemens 840DSL |
| Масса станка | кг | 13000 |
| Габариты (Д×Ш×В) | мм | 3580×2470×2675 |
Область применения
- Шлифование спирально-конических шестерён для автомобильных ведущих мостов, редукторов.
- Обработка гипоидных передач для трансмиссий грузовых автомобилей и спецтехники.
- Производство высокоточных конических пар для робототехники и авиации.
Конструктивные особенности
- Симметричная компоновка несущих частей – повышенная устойчивость и термостабильность.
- Сдвоенные шариковые винты на оси Y – высокая динамика и точность позиционирования.
- Прямой привод шпинделя заготовки – безлюфтовая индексация.
- Независимая система фильтрации шлифовального масла – чистота СОЖ для стабильного процесса.
- Встроенное устройство отсоса масляного тумана – безопасность и чистота.
ZKG350 – компактный, точный и производительный станок для чистовой обработки конических колёс среднего размера.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 350 |
| Максимальный модуль | мм | 10 |
| Максимальная ширина зуба | мм | 60 |
| Точность по DIN | класс | 5 |
| Диаметр шлифовального круга | дюймы | 3,5–9 |
| Частота вращения резцовой головки | об/мин | 0–5000 |
| Система ЧПУ | – | Siemens 840DSL |
| Масса станка | кг | 13000 |
| Габариты (Д×Ш×В) | мм | 3580×2470×2675 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
