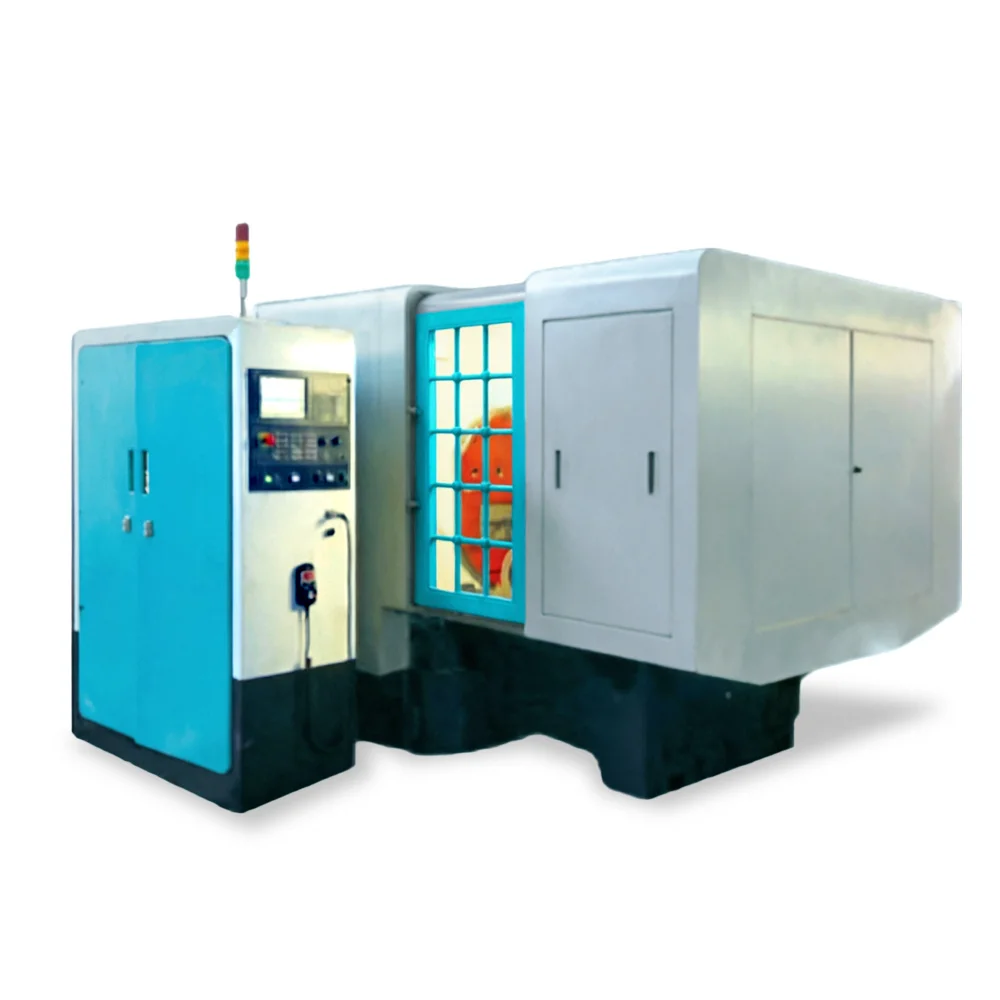

Шлифовальный станок ZST2632G – высокоточное шлифование прямозубых конических колёс
ZST2632G – специализированный станок для шлифования прямозубых конических колёс в серийном производстве. Модель предназначена для обработки деталей диаметром до 320 мм с модулем от 1,5 до 8 мм и шириной зуба до 50 мм. Стабильная точность шлифования достигает 5-го класса по ГОСТ. Станок оснащён устройством правки круга с двумя алмазными иглами (профиль зуба и окружность круга), системой ЧПУ Siemens 828D с 5 приводами и 3-осевой синхронизацией (обкат люльки, вращение заготовки, подача ползуна), а также специализированным шлифовальным ПО для удобной настройки.
Ключевые преимущества
- Максимальный диаметр обработки 320 мм – широкий диапазон конических колёс.
- Модуль 1,5–8 мм – от мелкомодульных до средних шестерён.
- Точность шлифования 5-го класса – для ответственных узлов и механизмов.
- Система ЧПУ Siemens 828D с 5 приводами – высокая точность и воспроизводимость.
- 3-осевая синхронизация – обкат люльки, вращение заготовки и подача ползуна.
- Устройство правки с двумя алмазными иглами – профиль зуба и окружность круга.
- Специализированное шлифовальное ПО – быстрая настройка под разные типы колёс.
Технические характеристики ZST2632G
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 320 |
| Максимальный модуль | мм | 8 |
| Минимальный модуль | мм | 1,5 |
| Максимальная ширина зуба | мм | 50 |
| Угол ножки зуба | град | 4° – 90° |
| Диаметр шлифовального круга | мм | 250 |
| Частота вращения круга | об/мин | 3000 |
| Максимальный угол обката люльки | град | 60° |
| Система ЧПУ | – | Siemens 828D |
| Мощность главного привода | кВт | 5,5 |
| Масса станка | кг | 8000 |
| Габариты (Д×Ш×В) | мм | 2800×2200×2200 |
Область применения
- Шлифование прямозубых конических колёс для редукторов, дифференциалов, коробок передач.
- Серийное производство зубчатых пар для автомобильной и авиационной промышленности.
- Изготовление прецизионных конических шестерён для станкостроения и робототехники.
Конструктивные особенности
- Устройство правки круга с двумя независимыми алмазными иглами.
- Специализированное шлифовальное ПО для упрощения настройки.
- Высокая жёсткость и термостабильность для длительной точности.
- Полное ограждение и система отсоса аэрозолей (опционально).
ZST2632G – надёжное решение для чистовой обработки конических колёс с достижением 5-го класса точности в серийном производстве.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 320 |
| Максимальный модуль | мм | 8 |
| Минимальный модуль | мм | 1,5 |
| Максимальная ширина зуба | мм | 50 |
| Угол ножки зуба | град | 4° – 90° |
| Диаметр шлифовального круга | мм | 250 |
| Частота вращения круга | об/мин | 3000 |
| Максимальный угол обката люльки | град | 60° |
| Система ЧПУ | – | Siemens 828D |
| Мощность главного привода | кВт | 5,5 |
| Масса станка | кг | 8000 |
| Габариты (Д×Ш×В) | мм | 2800×2200×2200 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
