Станок для шлифования спирально-конических колёс ZKG650 – до Ø650 мм, модуль 18, точность 5-го класса

Зубошлифовальный станок ZKG650 – высокоточное шлифование крупных спирально-конических и гипоидных колёс

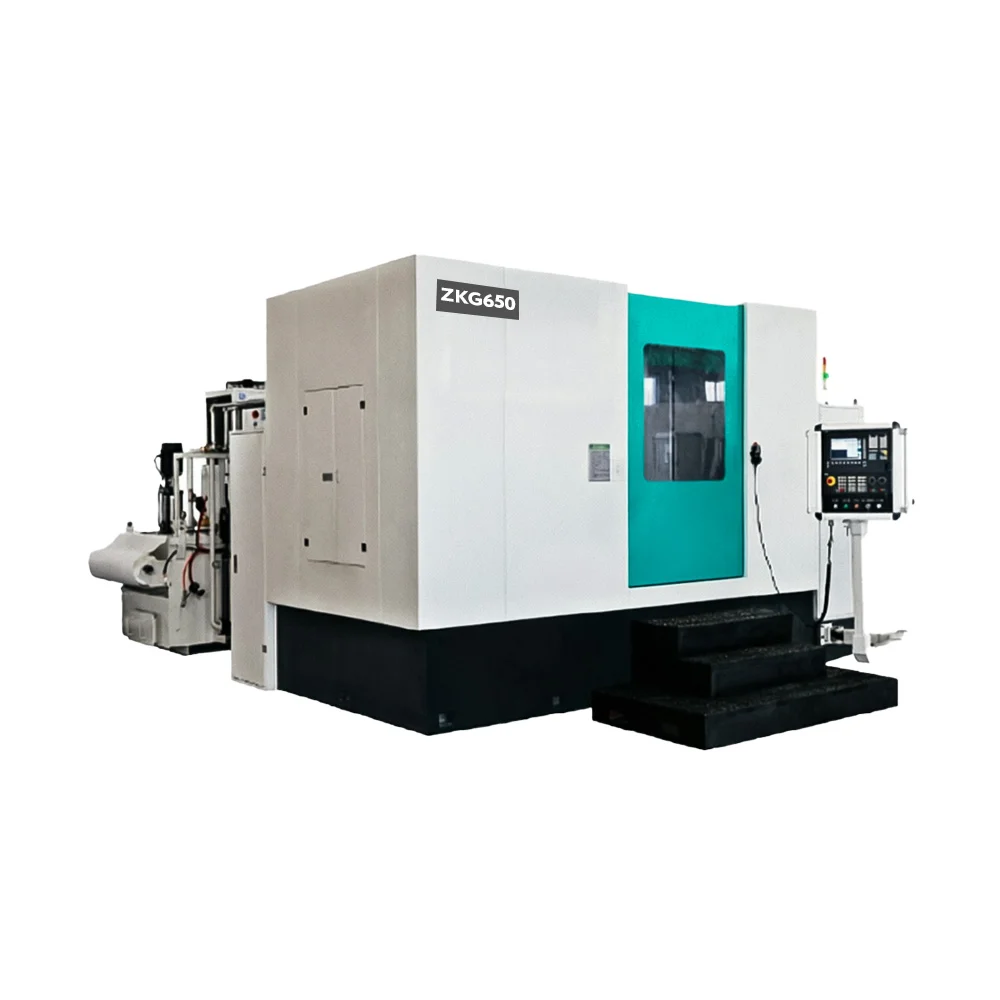

ZKG650 – станок из серии ZKG для шлифования спирально-конических и гипоидных зубчатых колёс. Модель рассчитана на детали диаметром до 650 мм с модулем до 18 мм и шириной зуба до 115 мм. Оборудование обеспечивает стабильную точность обработки до 5-го класса по DIN. Конструкция несущих частей имеет симметричную компоновку с повышенной устойчивостью. Система ЧПУ – Siemens 840DSL, ось Y (вертикальное перемещение) приводится двумя шариковыми винтами для лучшей динамики. Прямой привод шпинделя заготовки исключает люфты. Станок оснащён независимой системой фильтрации шлифовального масла и устройством отсоса масляного тумана. Это решение для крупносерийного производства тяжёлых конических передач.

Ключевые преимущества

• Максимальный диаметр обработки 650 мм, модуль до 18 мм – для крупногабаритных конических колёс.
• Ширина зуба до 115 мм – обработка массивных шестерён.
• Точность обработки до 5-го класса по DIN – прецизионное шлифование для ответственных узлов.
• Система ЧПУ Siemens 840DSL – высокая производительность и точность.
• Прямой привод шпинделя заготовки – точная индексация, отсутствие люфтов.
• Диапазон шлифовальных кругов 7,5–18 дюймов – гибкость для разных модулей.
• Масса станка 29 тонн – повышенная жесткость и виброустойчивость.

Технические характеристики ZKG650

Область применения

• Шлифование крупных спирально-конических шестерён для редукторов горной техники, цементных мельниц.
• Обработка гипоидных передач для тяжёлых грузовиков, строительной и дорожной техники.
• Производство высокоточных конических пар для авиации и энергомашиностроения.

Конструктивные особенности

• Симметричная компоновка несущих частей – повышенная устойчивость и термостабильность.
• Сдвоенные шариковые винты на оси Y – высокая динамика и точность позиционирования.
• Прямой привод шпинделя заготовки – безлюфтовая индексация.
• Независимая система фильтрации шлифовального масла – чистота СОЖ для стабильного процесса.
• Встроенное устройство отсоса масляного тумана – безопасность и чистота.
• Усиленная станина для обработки крупных деталей.

ZKG650 – максимальная мощность и точность в серии для самых ответственных задач шлифования крупных конических колёс.

Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
