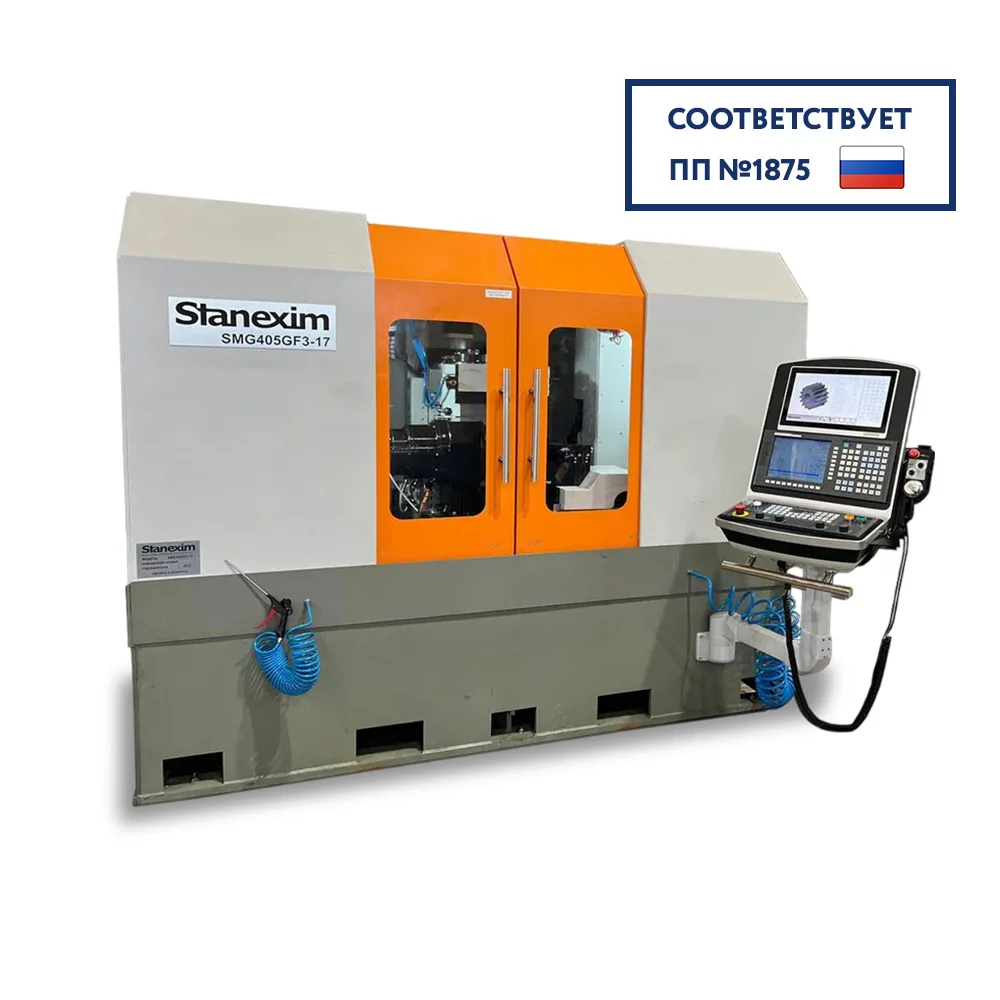

Зубошлифовальный станок Stanexim SMG405GF3 – профильное шлифование по методу копирования
SMG405GF3 – высокоточный зубошлифовальный станок, предназначенный для профильного шлифования прямозубых и косозубых цилиндрических зубчатых колёс. Деталь устанавливается горизонтально в центрах. Обработка ведётся методом копирования: шлифовальный круг правится под точный профиль впадины, обеспечивая контакт по всему профилю зуба за один или несколько проходов. Станок оснащён встроенной системой контроля с трёхмерным датчиком, автоматически формирующей карту обмеров, аналогичную результатам на специализированной зубоизмерительной машине.
Ключевые преимущества
- Профильное шлифование методом копирования – высокая точность профиля зуба.
- Диаметр обработки до 400 мм, модуль 1–10 – широкий диапазон применения.
- Длина детали в центрах до 350 мм (опционально до 520 мм) – обработка длинных валов.
- Встроенная система автоматического измерения – расчёт погрешностей шага, направления и профиля зуба по ГОСТ.
- Собственное ПО для подготовки управляющих программ – черновые и чистовые проходы, работа за один или несколько проходов.
- Система ЧПУ – Numans / Fanuc / Siemens – на выбор заказчика.
Технические характеристики SMG405GF3
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 400 |
| Модуль | мм | 1–10 |
| Максимальная длина детали в центрах | мм | 350 (опционально 520) |
| Диаметр шлифовального круга | мм | 250–350 |
| Система ЧПУ | – | Numans / Fanuc / Siemens |
| Габариты (Д×Ш×В) | мм | 2400×2600×3000 |
Область применения
- Шлифование прямозубых и косозубых цилиндрических колёс для редукторов, коробок передач.
- Обработка зубчатых колёс для автомобилестроения, станкостроения, авиации.
- Производство высокоточных деталей для робототехники и приборов.
Конструктивные особенности
- Автоматическое измерение трёхмерным датчиком с формированием карты обмеров.
- Собственное ПО для подготовки УП – черновые и чистовые проходы.
- Гибкий выбор системы ЧПУ (Numans, Fanuc, Siemens).
- Высокая жёсткость станины для точного профилирования круга.
SMG405GF3 – идеальное решение для цехов, требующих высокой точности профильного шлифования зубчатых колёс диаметром до 400 мм.
Для уточнения комплектации, точной стоимости и сроков поставки в Омске оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 400 |
| Модуль | мм | 1–10 |
| Максимальная длина детали в центрах | мм | 350 (опционально 520) |
| Диаметр шлифовального круга | мм | 250–350 |
| Система ЧПУ | – | Numans / Fanuc / Siemens |
| Габариты (Д×Ш×В) | мм | 2400×2600×3000 |
|
