Технические характеристики
Макс. диаметр обработки, мм
500
Max модуль обработки, мм
10
Макс. длина образующей конуса, мм
250
Макс. ширина зуба, мм
85
Число зубьев
10-200
Угол ножки зуба
8°–81°
Число ходов резца, ход/мин
98-500
Система ЧПУ
Siemens 828D
Масса станка, т
8
Габариты (Д×Ш×В), мм
2400×1800×1800
Страна-производитель:
Китай
Преимущества:
- Выполняем гарантийные и сервисные обязательства, в штате сертифицированные инженеры-электронщики, инженеры-механики
- Проводим пусконаладочные работы и постгарантийное обслуживание
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

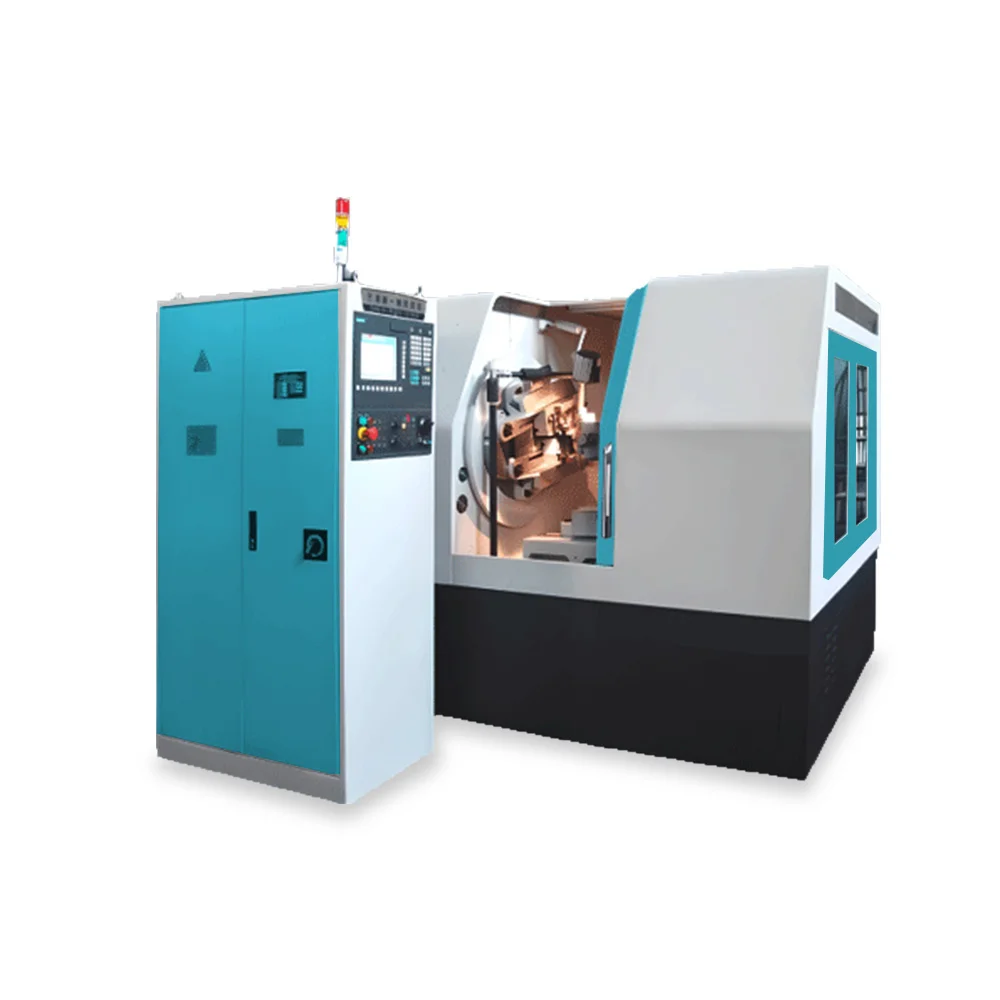

Четырех осевой зубострогальный станок с ЧПУ YK2312 для производства прямозубых конических колес, особенно подходит для обработки деталей малого диаметра с небольшим модулем, а также высокоточных изделий. Станок подходит для мелкосерийного и серийного производства прецизионных деталей в приборах, измерителях и других областях промышленности.
Особенности станка
- YK2312 представляет собой четырех-осевой станок с ЧПУ: вращение инструмента (ось X), вращение заготовки (ось Y), подача шпинделя (ось Z), возвратно-поступательное движение строгального резца (ось S).
- Станок использует принцип строгания. Таким образом, обрабатываемая шестерня и воображаемая ответная деталь (образованная возвратно-поступательным движением строгального резца) имеют идентичный профиль колеса.
- Основная часть станка установлена на качающемся столе, обрабатываемая шестерня установлена на шпиндель, а строгальный резец в резцедержатель..
- Режущая головка оснащена двумя строгальными резцами с прямыми режущими кромками, которые установлены на держателе инструмента и совершают возвратно-поступательное линейное движение с держателем инструмента.
- Держатель инструмента оснащен шатунным механизмом, а шатун приводится в движение двигателем с преобразованием частоты, так что строгальный резец может совершать возвратно-поступательные движения.
- Вращение шпинделя качающегося стола и коробки передач приводится в движение высокоточной червячной зубчатой парой, которая приводится в движение серводвигателем.
- В движении седловой подачи используется вспомогательный привод шарико-винтовой пары, который приводится в действие серводвигателем.
- Станок оснащен системой ЧПУ 802Dsl немецкой компании Fanuc.
- Станок оснащен красивым, безопасным и применимым полным защитным кожухом, хорошей видимостью, чтобы предотвратить разбрызгивание масла, и оснащена автоматическим конвейером стружки.
- Станок имеет независимый герметичный электрический шкаф управления, оборудованный кондиционером.
- Точность обработки зубчатых колес на станке может достигать 7 класса.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 500 |
| Максимальный модуль | мм | 10 |
| Максимальная длина образующей конуса | мм | 250 |
| Максимальная ширина зуба | мм | 85 |
| Число зубьев | – | 10–200 |
| Угол ножки зуба | град | 8°–81° |
| Число ходов резца | ход/мин | 98–500 |
| Система ЧПУ | – | Siemens 828D |
| Масса станка | т | 8 |
| Габариты (Д×Ш×В) | мм | 2400×1800×1800 |
Стандартная комплектация
- Система ЧПУ FANUC 0i MF
- Автоматическая термокомпенсация по оси X
- Трансформатор
- Функция контроля нагрузки на шпиндель
- Быстросменная система оправки резца
- Гидростанция
- Система очистки масляного тумана
- Кондиционер для электрического шкафа
- Система охлаждения СОЖ
- Автоматическая система смазки
- Автоматическая блокировка дверей
- Комплект инструмента для монтажа станка
- Регулируемые опоры для установки станка
- Техническая документация на русском языке
