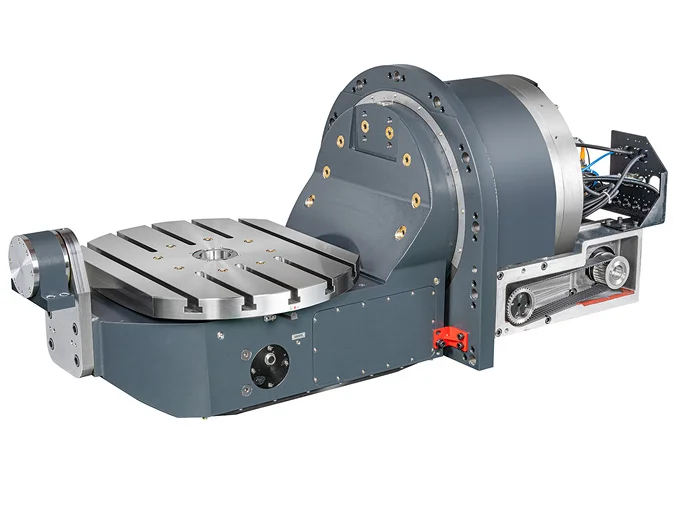

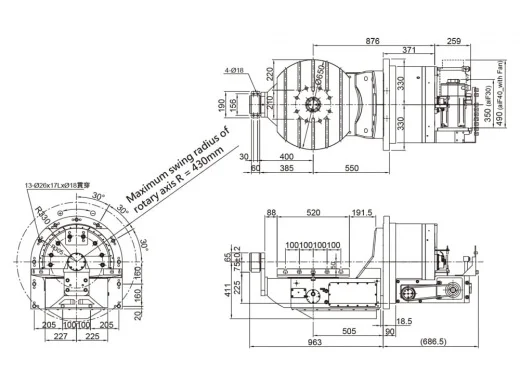

Detron GTFAI-650EHB — крупный цапфенный наклонно-поворотный стол с двумя управляемыми осями для 5-осевой обработки. Рабочая поверхность Ø650 × 520 мм рассчитана на установку детали и оснастки общей массой до 300 кг.
Ключевые параметры GTFAI-650EHB
Назначение
GTFAI-650EHB предназначен для позиционной и одновременной 5-осевой обработки средних и крупногабаритных деталей. Стол позволяет выполнять фрезерование, сверление, растачивание и обработку сложных поверхностей с нескольких сторон без повторной установки заготовки.
Конструкция предусматривает крепление наклонной оси на основании или колонном основании станка. Диапазон наклона от −90° до +110° обеспечивает доступ инструмента к боковым и обратным поверхностям детали.
Технические характеристики
| Модель | GTFAI-650EHB |
|---|---|
| Категория осей | 5_AXIS |
| Диаметр планшайбы | 650 мм |
| Размер рабочей поверхности | Ø650 × 520 мм |
| Диаметр центрального отверстия | Ø70H7 мм |
| Высота стола горизонтально | 250 мм |
| Высота центра вертикально | 300 мм |
| Ширина Т-образного паза | 18H7 мм |
| Тип тормоза | Гидравлический |
| Рабочее давление тормоза | 4 МПа |
| Передаточное отношение R/T | 1:72 / 1:120 |
| Максимальная скорость осей R/T | 25 / 25 об/мин |
| Момент зажима осей R/T | 2000 / 3400 Н·м |
| Нагрузка в горизонтальном положении | 300 кг |
| Нагрузка при наклоне 0–90° | 300 кг |
| Допустимый дисбалансный момент | 300 Н·м |
| Допустимый момент инерции | 9,4 кг·м² |
| Дискретность позиционирования | 0,001° |
| Точность позиционирования R/T | 15 / 60 угл. сек. |
| Повторяемость R/T | 6 / 8 угл. сек. |
| Диапазон наклона | от −90° до +110° |
| Допустимый момент резания | 1700 Н·м |
| Максимальное количество каналов rotary joint | 6 |
| Масса без серводвигателей | 1178 кг |
Конструктивные особенности
- поворотная ось R и наклонная ось T с управлением от ЧПУ;
- цапфенная компоновка с креплением наклонной оси к основанию станка;
- двухзаходная червячная передача с полной глубиной зацепления;
- гидравлический тормоз с рабочим давлением 4 МПа;
- момент зажима наклонной оси до 3400 Н·м;
- нагрузка до 300 кг сохраняется при наклоне;
- диапазон наклона от −90° до +110°;
- возможность подключения rotary joint до шести каналов.
Допустимая нагрузка 300 кг включает суммарную массу заготовки, зажимного приспособления, крепёжных элементов и дополнительной установочной оснастки.
Что проверить перед интеграцией
Способ установки
Необходимо определить место крепления наклонной оси, подготовить основание и проверить установочные размеры.
Рабочая зона
Проверьте высоту центра 300 мм, диаметр вращения детали и траекторию заготовки во всём диапазоне наклона.
Система ЧПУ
Система управления должна поддерживать две дополнительные оси и выбранные серводвигатели поворотной и наклонной осей.
Гидравлика
Для работы тормоза требуется гидравлическое давление 4 МПа. Схема подключения согласовывается при интеграции.
Часто задаваемые вопросы
Диаметр планшайбы составляет 650 мм. Производитель обозначает размер рабочей поверхности как Ø650 × 520 мм.
GTFAI-650EHB оснащается гидравлическим тормозом с рабочим давлением 4 МПа.
Допустимая нагрузка составляет 300 кг как горизонтально, так и при наклоне от 0° до 90°.
Это разные компоновочные исполнения. У GTFAI-650EHB наклонная ось рассчитана на крепление к основанию или колонному основанию станка. Перед заменой одной модели другой необходимо сравнить установочные размеры.
Нужны модель станка и ЧПУ, размеры рабочей зоны, грузоподъёмность основания, чертёж детали, масса приспособления и требуемые углы обработки.
