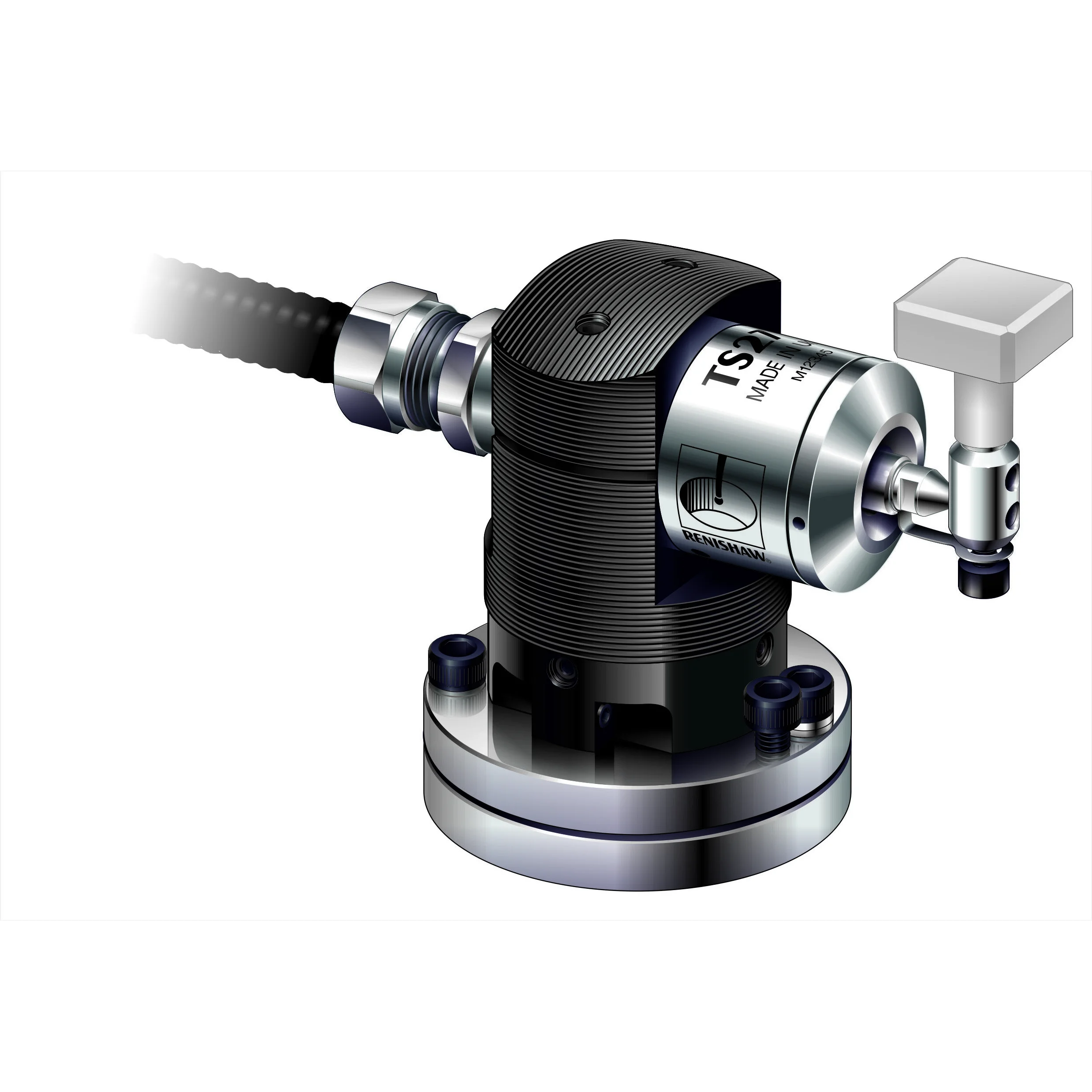

Renishaw TS27R — контактный датчик измерения инструмента для станков с ЧПУ
Renishaw TS27R — контактный датчик настройки инструмента с проводной передачей сигнала, предназначенный для автоматического измерения инструмента и контроля его поломки непосредственно на станке с ЧПУ.
Датчик устанавливается в рабочей зоне станка и позволяет автоматически определять длину и диаметр инструмента, контролировать состояние режущего инструмента и обнаруживать его поломку в ходе производственного цикла.
TS27R применяется на вертикальных и горизонтальных обрабатывающих центрах различных размеров, а также на портальных обрабатывающих центрах.
Для чего нужен датчик инструмента Renishaw TS27R
TS27R автоматизирует операции настройки режущего инструмента, которые без измерительной системы требуют ручного измерения и ввода коррекций оператором.
С помощью TS27R можно выполнять:
- измерение длины режущего инструмента;
- измерение диаметра инструмента;
- автоматическое определение инструментальных коррекций;
- контроль инструмента перед обработкой;
- обнаружение поломки инструмента;
- контроль состояния инструмента между операциями;
- автоматизацию переналадки при смене инструмента.
Использование датчика позволяет уменьшить объем ручной наладки и встроить проверку инструмента непосредственно в управляющую программу станка.
Как работает Renishaw TS27R
TS27R представляет собой контактную измерительную систему. Для измерения станок подводит режущий инструмент к измерительному наконечнику датчика.
В момент касания измерительный механизм TS27R срабатывает. Сигнал через проводное соединение и интерфейс передается в систему ЧПУ, которая фиксирует координату срабатывания.
На основании полученной координаты измерительный цикл может определить фактическую длину или диаметр инструмента, рассчитать коррекцию либо определить наличие поломки.
Измерение длины и диаметра инструмента
Измерение длины инструмента
При измерении длины инструмент подводится к контактной поверхности датчика по оси станка. Координата срабатывания используется для определения фактической длины инструмента и соответствующей коррекции.
Измерение диаметра инструмента
Контактные измерения в боковых направлениях позволяют использовать TS27R для определения размера режущего инструмента по диаметру при наличии соответствующих измерительных циклов.
Контроль поломки
После обработки инструмент можно автоматически проверить. Если ожидаемого касания датчика не происходит в заданном положении, система может определить возможную поломку инструмента.
Автоматическая коррекция
Полученные результаты могут использоваться системой ЧПУ для обновления инструментальных коррекций в рамках настроенного измерительного цикла.
Нужно установить TS27R на ваш станок?
Сообщите модель станка, систему ЧПУ и задачи измерения. Специалисты ИНКОР помогут проверить совместимость, подобрать интерфейс и определить необходимую комплектацию Renishaw TS27R.
Подобрать TS27R под станокТехнические характеристики Renishaw TS27R
| Характеристика | Значение |
|---|---|
| Тип устройства | Контактный датчик настройки и контроля инструмента |
| Назначение | Измерение инструмента и обнаружение его поломки |
| Применение | Вертикальные, горизонтальные и портальные обрабатывающие центры |
| Передача сигнала | Проводная |
| Совместимые интерфейсы | MI 8-4, HSI, HSI-C |
| Направления измерения | ±X, ±Y, +Z |
| Односторонняя повторяемость | 1,00 мкм (2σ) |
| Усилие срабатывания | 1,30–2,40 Н в зависимости от направления измерения |
| Рекомендуемый стилус | Дисковый из карбида вольфрама или квадратный с керамическим наконечником |
| Твердость рабочей поверхности стилуса | 75 HRC |
| Масса с дисковым стилусом | 1055 г |
| Кабель | Экранированный, 4-жильный, Ø4,4 мм |
| Длина кабеля | 10 м |
| Крепление | Т-образный болт M12 (1/2"), в комплект не входит |
| Дополнительная фиксация | Возможна установка штифтов Spirol для точного повторного монтажа |
| Степень защиты | IPX8 |
| Рабочая температура | от +5 до +60 °C |
Односторонняя повторяемость 1,00 мкм (2σ) определяется Renishaw при стандартной скорости испытания 480 мм/мин со стилусом длиной 35 мм. Усилие срабатывания зависит от направления измерения; указанные значения являются заводскими и вручную не регулируются.
Интерфейсы Renishaw TS27R: MI 8-4, HSI и HSI-C
TS27R использует проводную передачу сигнала. Для подключения к системе управления станка применяются совместимые интерфейсы Renishaw.
MI 8-4
Интерфейс Renishaw, применяемый для подключения проводных измерительных датчиков к системе управления станка.
HSI
Проводной интерфейс Renishaw для передачи сигнала контактного измерительного датчика в систему ЧПУ.
HSI-C
Конфигурируемый проводной системный интерфейс Renishaw. Выбор конкретного интерфейса зависит от конфигурации станка и задачи.
Преимущества контактного датчика TS27R
Повторяемость 1 мкм
Высокая повторяемость измерений для автоматической настройки инструмента.
Контроль длины и диаметра
Один датчик может использоваться для нескольких операций настройки инструмента.
Контроль поломки
Позволяет встроить автоматическую проверку состояния инструмента в технологический цикл.
Проводное подключение
Стационарный датчик не требует батарей или беспроводной передачи сигнала.
Защита IPX8
Конструкция рассчитана на эксплуатацию непосредственно в рабочей зоне станка.
Разные типы станков
TS27R применяется на вертикальных, горизонтальных и портальных обрабатывающих центрах.
Контактный или лазерный датчик инструмента — что выбрать?
TS27R относится к контактным системам измерения инструмента. Инструмент физически касается измерительной поверхности датчика.
| Критерий | Контактный TS27R | Бесконтактная система |
|---|---|---|
| Принцип измерения | Физическое касание стилуса | Оптическое / лазерное измерение |
| Измерение длины | Да | Да |
| Измерение диаметра | Да | Да |
| Контроль поломки | Да | Да |
| Контакт с инструментом | Есть | Нет |
| Когда рационален | Для большинства стандартных задач автоматической настройки инструмента | Для задач, где принципиально требуется бесконтактное измерение |
Выбор системы следует выполнять не только по точности, но и по типам используемого инструмента, диапазону размеров, требованиям технологического процесса и возможностям конкретного станка.
Что необходимо для установки TS27R на станок
Для полноценной работы датчика требуется не только сам TS27R, но и его интеграция с системой ЧПУ.
- датчик инструмента Renishaw TS27R;
- подходящий измерительный стилус;
- совместимый интерфейс MI 8-4, HSI или HSI-C;
- подключение интерфейса к системе управления;
- измерительные макроциклы для конкретной ЧПУ;
- механическая установка и выверка датчика;
- калибровка измерительной системы.
Как подобрать Renishaw TS27R под станок с ЧПУ
Перед заказом датчика необходимо проверить конфигурацию конкретного оборудования.
Для подбора желательно предоставить:
- производителя и модель станка;
- год выпуска оборудования;
- модель системы ЧПУ;
- фотографии и размеры рабочей зоны;
- модели используемого режущего инструмента;
- требуемые операции — длина, диаметр, контроль поломки;
- информацию об уже установленной системе Renishaw, если она имеется.
Частые вопросы о Renishaw TS27R
Что такое Renishaw TS27R?
Renishaw TS27R — стационарный контактный датчик настройки инструмента с проводной передачей сигнала для станков с ЧПУ. Он используется для измерения инструмента и обнаружения его поломки.
Что измеряет датчик TS27R?
TS27R может применяться для автоматического определения длины и диаметра режущего инструмента, инструментальных коррекций и контроля поломки.
Какая повторяемость у Renishaw TS27R?
Односторонняя повторяемость TS27R составляет 1,00 мкм (2σ) при стандартных условиях испытаний производителя.
Какие интерфейсы совместимы с TS27R?
Renishaw указывает совместимость TS27R с интерфейсами MI 8-4, HSI и HSI-C.
TS27R проводной или беспроводной?
TS27R использует проводную передачу сигнала. Стандартная длина кабеля до интерфейса составляет 10 метров.
Можно ли TS27R использовать для контроля поломки инструмента?
Да. Контроль поломки является одним из основных назначений TS27R. Проверка может выполняться автоматически в рамках управляющей программы.
Для каких станков подходит TS27R?
Renishaw предусматривает применение TS27R на вертикальных и горизонтальных обрабатывающих центрах различных размеров, а также на портальных обрабатывающих центрах.
Можно ли установить TS27R на уже работающий станок?
Во многих случаях возможна модернизация существующего станка. Перед установкой необходимо проверить систему ЧПУ, электрическое подключение, место установки датчика и наличие подходящих измерительных циклов.
Чем контактный TS27R отличается от лазерного датчика инструмента?
TS27R выполняет измерение при физическом контакте инструмента со стилусом. Лазерные системы выполняют измерение бесконтактно. Выбор зависит от инструмента, технологической задачи и требований к измерению.
Как подобрать TS27R для конкретного станка?
Для подбора необходимо знать модель станка, систему ЧПУ, размеры рабочей зоны, используемый инструмент и требуемые операции измерения. По этим данным можно определить совместимость и необходимую комплектацию.
Подберем Renishaw TS27R для вашего станка
Отправьте модель станка, систему ЧПУ и задачи по контролю инструмента. Специалисты ИНКОР помогут проверить совместимость, подобрать интерфейс и необходимую комплектацию измерительной системы.
Подобрать Renishaw TS27R| Технические характеристики: | ||
| Основное назначение | Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов и всех портальных обрабатывающих центрах | |
| Способ передачи сигнала | Проводная передача сигналов | |
| Совместимые интерфейсы | MI 8-4 или HSI | |
| Рекомендуемые щупы | С дисковым наконечником (карбид вольфрама, твердость 75 единиц по Роквеллу по шкале С) или с квадратным наконечником (керамический, твердость 75 единиц по Роквеллу по шкале С) | |
| Масса со щупом с дисковым наконечником | 1055 г | |
|
Кабель (к интерфейсу) |
Характеристики | 4-жильный экранированный кабель Ø4,35; каждая жила (к-во проводов х диаметр): 7х0,2 мм |
| Длина | 10 м | |
| Способ подсоединения | Кабель с торца блока | |
| Направление измерений | ±X, ±Y, +Z | |
| Односторонняя повторяемость | 1,00 мкм (2σ) | |
| Усилие срабатывания щупа | От 1,30 Н до 2,40 Н, от 133 гс до 245 гс в зависимости от ориентации | |
| Класс защиты | IPX8 (EN/IEC 60529) | |
| Монтаж | Болт M12 с Т-образной головкой (не поставляется). Дополнительные установочные штыри Spirol для обеспечения повторяемости установки датчика при повторном монтаже | |
| Рабочая температура | От +5 °C до +60 °C | |
Проверка эксплуатационных характеристик выполнялась при стандартной скорости 480 мм/мин со щупом 35 мм. В зависимости от требований конкретной задачи может выбираться значительно более высокая скорость.
Усилие срабатывания – это усилие, оказываемое щупом на измеряемый объект в момент срабатывания датчика. В некоторых случаях величина этого усилия является критическим фактором. Максимальное прилагаемое усилие достигается после момента срабатывания, т. е. при перебеге. Значение усилия зависит от соответствующих переменных факторов, включая скорость измерения и величину замедления на станке.
