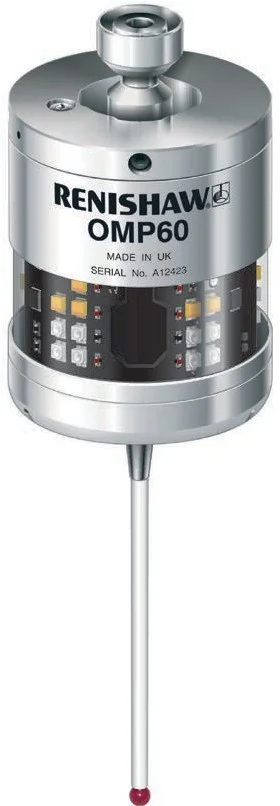

Renishaw OMP60 — оптический измерительный щуп для станков с ЧПУ
Renishaw OMP60 — контактный 3D-измерительный щуп с инфракрасной оптической передачей сигнала для автоматической настройки заготовки и выполнения измерений непосредственно на металлообрабатывающем станке с ЧПУ.
OMP60 предназначен для обрабатывающих центров различных габаритов, а также малых и средних многоцелевых станков. Передача оптического сигнала осуществляется в пределах 360° на расстоянии до 6 м, а односторонняя повторяемость составляет 1,00 мкм (2σ).
Щуп применяется для автоматической привязки заготовки, определения ее фактического положения, установки рабочих координат и выполнения контрольных измерений непосредственно в рабочей зоне станка.
Для чего используется измерительный щуп Renishaw OMP60
OMP60 устанавливается в шпиндель станка и позволяет автоматизировать операции настройки, базирования и контроля заготовки, которые при традиционной наладке выполняются оператором вручную.
Renishaw OMP60 используется для:
- автоматической привязки заготовки;
- поиска базовых поверхностей;
- определения фактического положения детали;
- установки и корректировки рабочих систем координат;
- определения центра отверстий и цилиндрических элементов;
- измерения пазов, выступов и отдельных элементов детали;
- проверки правильности установки заготовки;
- контроля отдельных геометрических параметров в процессе обработки;
- корректировки смещений при использовании соответствующих измерительных циклов.
Автоматизация этих операций позволяет уменьшить объем ручного базирования, снизить влияние человеческого фактора и сократить непроизводительное время при переналадке оборудования.
Как работает Renishaw OMP60
OMP60 относится к контактным триггерным 3D-щупам. На корпус устанавливается измерительный наконечник — стилус. При его контакте с поверхностью детали механизм щупа срабатывает.
Система фиксирует координаты станка в момент срабатывания. Полученные данные используются измерительным циклом ЧПУ для определения фактического положения поверхности или геометрического элемента детали.
Сигнал с OMP60 передается приемному устройству посредством инфракрасной оптической связи. Передача и прием сигнала обеспечиваются в пределах 360°.

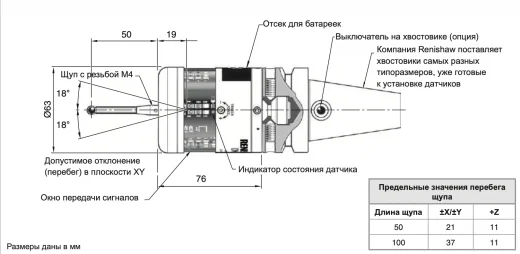

Технические характеристики Renishaw OMP60
| Характеристика | Значение |
|---|---|
| Тип устройства | Контактный триггерный 3D-щуп |
| Основное назначение | Настройка заготовки и измерение деталей непосредственно на станке с ЧПУ |
| Рекомендуемое применение | Обрабатывающие центры различных размеров, малые и средние многоцелевые станки |
| Передача сигнала | Инфракрасная оптическая, 360° |
| Режим передачи | Модулированный или традиционный (Legacy) |
| Рабочий диапазон | До 6 м |
| Направления измерения | ±X, ±Y, +Z |
| Односторонняя повторяемость | 1,00 мкм (2σ) |
| Диаметр корпуса | 63 мм |
| Длина корпуса | 76 мм |
| Масса без хвостовика, включая батареи | 885 г |
| Резьба стилуса | M4 |
| Рекомендуемые стилусы | Керамические, длиной 50–150 мм |
| Перебег XY со стилусом 50 мм | 21 мм |
| Перебег XY со стилусом 100 мм | 37 мм |
| Перебег +Z | 11 мм |
| Усилие срабатывания XY — низкое | 0,75 Н |
| Усилие срабатывания XY — высокое | 1,40 Н |
| Усилие срабатывания +Z | 5,30 Н |
| Питание | 2 × AA, 3,6 В, литий-тионилхлоридные батареи Li-SOCl₂ |
| Максимальный срок работы в режиме ожидания | До 1767 дней* |
| Непрерывная работа | До 690 или 880 часов* в зависимости от режима передачи и настроек |
| Класс защиты | IPX8 (EN/IEC 60529) |
| Рабочая температура | от +5 до +55 °C |
* Фактический ресурс батарей зависит от режима включения, выключения и оптической передачи. Односторонняя повторяемость 1,00 мкм (2σ) определяется производителем при стандартных условиях испытаний.
Оптическая передача сигнала OMP60
Renishaw OMP60 передает сигнал в инфракрасном диапазоне в пределах 360°. Максимальный рабочий диапазон системы составляет до 6 метров.
В модулированном режиме система обеспечивает повышенную устойчивость к оптическим помехам, что особенно важно в освещенной рабочей зоне обрабатывающего центра.
Для стабильной работы необходимо обеспечить взаимную оптическую видимость щупа и приемного устройства на требуемом диапазоне перемещений станка.
При подборе места установки приемника учитываются размеры рабочей зоны, положение шпинделя, габариты деталей, приспособлений и возможное перекрытие оптического канала.
Совместимые приемники и интерфейсы Renishaw OMP60
OMP60 поддерживает модулированную и традиционную оптическую передачу. Это позволяет использовать щуп как в современных измерительных системах, так и при модернизации некоторых существующих установок.
Модулированная передача
- OMI-2;
- OMI-2T;
- OMI-2H;
- OMI-2C;
- OMM-2;
- OSI / OMM-2.
Традиционная передача Legacy
- OMI;
- OMM совместно с MI 12.
При модернизации существующего станка необходимо проверить конкретные модели уже установленного оборудования.
Способы включения и выключения OMP60
Renishaw OMP60 поддерживает несколько способов активации, что позволяет адаптировать систему к различным станкам и условиям эксплуатации.
- оптическое включение и оптическое выключение;
- оптическое включение и выключение по таймеру;
- включение вращением и выключение вращением;
- включение вращением и выключение по таймеру;
- включение и выключение переключателем в хвостовике.
Оптимальный вариант выбирается при настройке измерительной системы с учетом станка, интерфейса и технологического процесса.
Преимущества измерительного щупа Renishaw OMP60
Оптическая связь до 6 м
Рабочий диапазон позволяет использовать OMP60 не только на компактных, но и на более крупных обрабатывающих центрах.
Передача сигнала 360°
Обеспечивает гибкость взаимного расположения щупа и приемного устройства при сохранении оптической видимости.
Повторяемость 1 мкм
Односторонняя повторяемость 1,00 мкм (2σ) обеспечивает стабильность операций настройки и контроля.
Регулируемое усилие срабатывания
Возможность регулировки позволяет адаптировать механизм щупа под различные измерительные задачи.
Несколько режимов активации
Доступны оптическое включение, активация вращением, таймер и переключатель в хвостовике.
Защита IPX8
Конструкция рассчитана на эксплуатацию непосредственно в рабочей зоне станка при воздействии СОЖ.
OMP40-2 или OMP60 — какой оптический щуп выбрать?
Renishaw OMP40-2 и OMP60 используют инфракрасную оптическую передачу сигнала и предназначены для автоматического измерения заготовок, однако различаются габаритами и рекомендуемыми областями применения.
| Параметр | Renishaw OMP40-2 | Renishaw OMP60 |
|---|---|---|
| Передача сигнала | Оптическая | Оптическая |
| Диаметр корпуса | 40 мм | 63 мм |
| Рабочий диапазон | До 5 м | До 6 м |
| Повторяемость | 1,00 мкм (2σ) | 1,00 мкм (2σ) |
| Диаметр корпуса | Компактный Ø40 мм | Ø63 мм |
| Типичные станки | Малые и средние обрабатывающие центры | Обрабатывающие центры различных размеров, малые и средние многоцелевые станки |
| Основной критерий выбора | Минимальные размеры и масса щупа | Более универсальное применение и увеличенный диапазон оптической связи |
OMP40-2 целесообразно рассматривать для компактных станков и ситуаций, где важны минимальные габариты щупа. OMP60 является более универсальным оптическим решением для обрабатывающих центров различных размеров.
Renishaw OMP60 или RMP60 — оптический или радиочастотный щуп?
OMP60 и RMP60 решают сходные задачи автоматического измерения деталей и настройки заготовок, но отличаются способом передачи сигнала.
| Параметр | OMP60 | RMP60 |
|---|---|---|
| Канал связи | Инфракрасный оптический | Радиочастотный |
| Оптическая видимость | Требуется | Не требуется |
| Когда предпочтителен | При стабильной прямой видимости между щупом и приемником | Когда детали, приспособления или элементы станка могут перекрывать оптический канал |
| Основное преимущество | Надежная оптическая система для подходящей компоновки станка | Передача сигнала без прямой видимости |
Если конструкция станка позволяет обеспечить стабильную оптическую связь, OMP60 является эффективным решением. Если оптическая видимость периодически перекрывается, стоит рассмотреть радиочастотный RMP60.
Что необходимо для установки Renishaw OMP60
Сам измерительный щуп является только одним элементом системы. Конкретный состав комплекта зависит от модели станка, установленного ЧПУ и уже имеющихся компонентов Renishaw.
Типовая система может включать:
- измерительный щуп OMP60;
- хвостовик под шпиндель конкретного станка;
- измерительный стилус;
- совместимое оптическое приемное устройство;
- интерфейсный блок;
- кабели подключения;
- измерительные циклы;
- настройку и калибровку системы.
Если на оборудовании уже используются компоненты Renishaw, часть системы может быть совместима с новым щупом. Это необходимо проверить перед заказом.
Как подобрать Renishaw OMP60 под конкретный станок
Для определения совместимости и комплектации специалистам ИНКОР желательно предоставить:
- производителя и точную модель станка;
- год выпуска оборудования;
- модель системы ЧПУ;
- тип шпиндельного конуса;
- фотографии рабочей зоны;
- модель установленного приемника Renishaw, если он есть;
- описание измерительных задач.
На основании этих данных можно подобрать OMP60, хвостовик, стилус, приемник, интерфейс и определить необходимый объем работ по интеграции и настройке.
Частые вопросы о Renishaw OMP60
Что такое Renishaw OMP60?
Renishaw OMP60 — контактный 3D-измерительный щуп с инфракрасной оптической передачей сигнала, предназначенный для автоматической настройки заготовки и измерения деталей непосредственно на станках с ЧПУ.
Для чего используется измерительный щуп OMP60?
OMP60 используется для автоматической привязки заготовки, поиска базовых поверхностей, установки рабочих координат, определения положения отверстий, пазов и других элементов, а также выполнения контрольных измерений непосредственно на станке.
Для каких станков подходит Renishaw OMP60?
OMP60 предназначен для обрабатывающих центров различных габаритов и малых или средних многоцелевых станков. Совместимость следует проверять по конкретной модели станка, системе ЧПУ и конфигурации приемного оборудования.
Какой рабочий диапазон у Renishaw OMP60?
Максимальный рабочий диапазон оптической системы OMP60 составляет до 6 метров. Передача сигнала осуществляется в пределах 360°, при этом необходимо обеспечить оптическую видимость между щупом и приемником.
Какая повторяемость у Renishaw OMP60?
Односторонняя повторяемость OMP60 составляет 1,00 мкм (2σ) при стандартных условиях испытаний Renishaw.
Какие приемники совместимы с OMP60?
Для модулированной оптической передачи используются OMI-2, OMI-2T, OMI-2H, OMI-2C и решения с OMM-2 и OSI. Для традиционной передачи могут применяться OMI или OMM совместно с MI 12. Совместимость необходимо проверять перед заказом.
Чем OMP60 отличается от OMP40-2?
OMP40-2 имеет компактный корпус диаметром 40 мм и ориентирован прежде всего на малые и средние обрабатывающие центры. OMP60 имеет корпус диаметром 63 мм, рабочий диапазон до 6 м и подходит для обрабатывающих центров различных размеров.
Чем OMP60 отличается от RMP60?
OMP60 использует инфракрасную оптическую передачу сигнала, а RMP60 — радиочастотную. Для OMP60 требуется оптическая видимость между щупом и приемником, тогда как радиочастотная система такой видимости не требует.
Можно ли установить OMP60 на существующий станок с ЧПУ?
Во многих случаях да. Перед установкой необходимо проверить тип шпинделя, систему ЧПУ, приемник, интерфейс, рабочую зону станка и возможность применения необходимых измерительных циклов.
Как подобрать и заказать Renishaw OMP60?
Для подбора рекомендуется предоставить специалистам ИНКОР модель станка, систему ЧПУ, тип шпиндельного конуса и требуемые измерительные операции. Это позволит подобрать OMP60, хвостовик, стилус, приемник и необходимый интерфейс.
Подберем Renishaw OMP60 под ваш станок
Сообщите модель станка, систему ЧПУ и задачи измерения. Специалисты ИНКОР помогут проверить совместимость и подобрать OMP60, хвостовик, стилус, приемное устройство, интерфейс и необходимую комплектацию.
Подобрать Renishaw OMP60| Технические характеристики: | |||
| Настройка оптической системы | Передача модулированного сигнала | Передача традиционного сигнала | |
| Основное назначение | Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало- и среднегабаритных многоцелевых станках. | ||
| Способ передачи сигнала | Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного) | ||
| Совместимые интерфейсы | OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI / OMM-2 | OMI или OMM / MI 12 | |
| Рабочий диапазон | До 6 м | ||
| Рекомендуемые щупы | Керамические, длиной от 50 до 150 мм | ||
| Вес без хвостовика (с батарейками) | 885 г | ||
| Режимы включения/выключения | Оптическое включение | Оптическое выключение | |
| Оптическое включение | Выключение по таймеру | ||
| Включение от выключателя на хвостовике | Выключение от выключателя на хвостовике | ||
|
Срок службы батареек (2 литий-тионилхлоридные батарейки AA 3,6 В) |
Продолжительность работы в режиме ожидания | Не более 1767 дней, в зависимости от режима включения/выключения | |
|
При непрерывном использовании в режиме низкой мощности |
Не более 690 часов, в зависимости от режима включения/выключения | Не более 880 часов, в зависимости от режима включения/выключения | |
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость | 1,00 мкм (2s) | ||
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,75 Н, 76 гс 1,40 Н, 143 гс 5,30 Н, 540 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Рабочая температура | От +5 °C до +55 °C | ||
Проверка эксплуатационных характеристик выполнялась при стандартной скорости 480 мм/мин со щупом длиной 50 мм. В зависимости от требований конкретной задачи может выбираться значительно более высокая скорость.
Усилие срабатывания – это усилие, оказываемое щупом на измеряемый объект в момент срабатывания датчика. В некоторых случаях величина этого усилия является критическим фактором. Максимальное прилагаемое усилие достигается после момента срабатывания, т. е. при перебеге. Значение усилия зависит от соответствующих переменных факторов, включая скорость измерения и величину замедления на станке.
