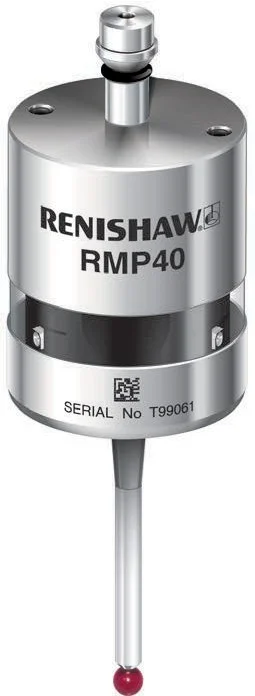

Renishaw RMP40 — радиочастотный измерительный щуп для станков с ЧПУ
Renishaw RMP40 — сверхкомпактный контактный 3D-измерительный щуп с радиочастотной передачей сигнала, предназначенный для автоматической настройки заготовки и выполнения измерений непосредственно на обрабатывающем центре или многоцелевом станке с ЧПУ.
RMP40 использует радиосвязь в диапазоне 2,4 ГГц с технологией FHSS — Frequency Hopping Spread Spectrum. Рабочий диапазон составляет до 15 м, поэтому для передачи сигнала не требуется постоянная прямая видимость между щупом и приемным устройством.
Компактный корпус диаметром всего 40 мм позволяет применять RMP40 в том числе на станках с ограниченным рабочим пространством, а радиоканал особенно полезен в тех случаях, когда заготовка, приспособление или элементы конструкции станка могут перекрывать оптический сигнал.
Для чего используется измерительный щуп Renishaw RMP40
RMP40 устанавливается в шпиндель станка и позволяет автоматизировать операции настройки и контроля заготовки, которые при традиционной наладке требуют ручного базирования и применения отдельных измерительных средств.
Renishaw RMP40 применяется для:
- автоматической привязки заготовки;
- поиска базовых поверхностей;
- установки и корректировки рабочих систем координат;
- определения фактического положения детали;
- определения центра отверстий и бобышек;
- измерения пазов и выступов;
- проверки правильности установки заготовки;
- контроля отдельных размеров непосредственно на станке;
- автоматической коррекции смещений при наличии соответствующих измерительных циклов.
Автоматизация измерительных операций сокращает количество ручных действий оператора, уменьшает вероятность ошибки при базировании и позволяет выполнять часть контроля без снятия детали со станка.
Как работает Renishaw RMP40
RMP40 относится к контактным триггерным 3D-щупам. На щуп устанавливается измерительный наконечник — стилус.
При касании стилуса поверхности детали кинематический механизм щупа срабатывает. Система фиксирует координаты станка в момент касания и передает информацию в систему управления станком.
В отличие от оптических щупов OMP-серии, RMP40 передает сигнал посредством радиоканала 2,4 ГГц. Для устойчивости связи используется технология скачкообразной перестройки частоты FHSS.
Зачем RMP40 использует радиочастотную передачу сигнала
Основное практическое преимущество радиочастотного щупа — отсутствие необходимости поддерживать постоянную прямую оптическую видимость между щупом и интерфейсом.
Крупные заготовки
Деталь может периодически перекрывать линию между шпинделем и интерфейсом, что создает сложности для оптической системы.
Сложные приспособления
Поворотные столы, тиски и другая оснастка могут закрывать прямую видимость в отдельных положениях станка.
Многоцелевые станки
При сложной кинематике и изменении взаимного положения узлов обеспечить стабильный оптический канал может быть затруднительно.
Большая рабочая зона
Диапазон радиосвязи до 15 м расширяет возможности размещения интерфейсного блока относительно измерительного щупа.

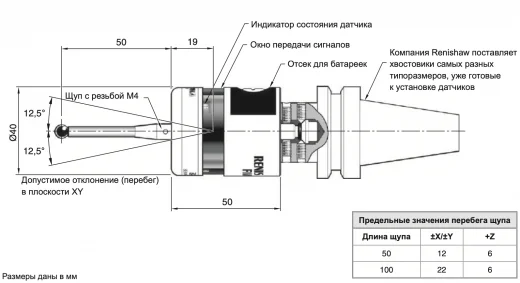

Технические характеристики Renishaw RMP40
| Характеристика | Значение |
|---|---|
| Тип устройства | Контактный триггерный 3D-измерительный щуп |
| Основное назначение | Настройка заготовки и измерение деталей на обрабатывающих центрах и многоцелевых станках |
| Передача сигнала | Радиочастотная FHSS (Frequency Hopping Spread Spectrum) |
| Диапазон радиочастот | 2400–2483,5 МГц |
| Рабочий диапазон | До 15 м |
| Совместимые интерфейсы | RMI и RMI-Q |
| Направления измерения | ±X, ±Y, +Z |
| Односторонняя повторяемость | 1,00 мкм (2σ) |
| Диаметр корпуса | 40 мм |
| Длина корпуса | 50 мм |
| Масса без хвостовика, включая батареи | 250 г |
| Резьба стилуса | M4 |
| Рекомендуемые стилусы | Керамические, длиной 50–150 мм |
| Перебег XY со стилусом 50 мм | 12 мм |
| Перебег XY со стилусом 100 мм | 22 мм |
| Перебег +Z | 6 мм |
| Усилие срабатывания XY — низкое | 0,50 Н |
| Усилие срабатывания XY — высокое | 0,90 Н |
| Усилие срабатывания +Z | 5,85 Н |
| Питание | 2 × ½AA, 3,6 В, литий-тионилхлоридные батареи Li-SOCl₂ |
| Максимальный срок работы в режиме ожидания | До 290 дней* |
| Максимальная непрерывная работа | До 450 часов* |
| Класс защиты | IPX8 |
| Рабочая температура | от +5 до +55 °C |
| Температура хранения | от −25 до +70 °C |
* Ресурс батарей зависит от выбранного режима включения и выключения. Односторонняя повторяемость 1,00 мкм (2σ) определяется Renishaw при стандартной испытательной скорости 480 мм/мин и стилусе длиной 50 мм.
Что такое технология FHSS в Renishaw RMP40
FHSS — Frequency Hopping Spread Spectrum — технология радиопередачи с перестройкой рабочей частоты в пределах используемого диапазона.
RMP40 работает в промышленном, научном и медицинском диапазоне 2,4 ГГц и использует диапазон частот от 2400 до 2483,5 МГц.
Такой способ передачи предназначен для надежной связи между щупом и радиоинтерфейсом в условиях металлообрабатывающего производства.
Совместимые интерфейсы Renishaw RMP40
Для классического RMP40 производитель указывает совместимость с радиоинтерфейсами RMI и RMI-Q.
RMI
Радиоинтерфейс принимает сигнал измерительного щупа и передает его системе управления станком.
Может встречаться на ранее установленных измерительных системах Renishaw.
RMI-Q
Радиоинтерфейс для интеграции совместимых радиочастотных измерительных устройств Renishaw с системой ЧПУ станка.
При модернизации необходимо проверить конфигурацию конкретного интерфейса и установленного программного обеспечения.
Способы включения и выключения RMP40
Renishaw RMP40 поддерживает несколько вариантов активации в зависимости от конфигурации станка.
- включение по радиосигналу;
- выключение по радиосигналу;
- выключение по таймеру;
- включение вращением;
- выключение вращением;
- выключение по таймеру после включения вращением.
Режим выбирается при настройке измерительной системы в зависимости от возможностей станка и ЧПУ.
Преимущества измерительного щупа Renishaw RMP40
Радиосвязь до 15 м
Позволяет передавать измерительный сигнал на значительно большем расстоянии, чем компактные оптические системы.
Не нужна прямая видимость
Радиоканал особенно полезен, когда деталь, приспособление или элементы станка перекрывают оптическую линию связи.
Компактный корпус Ø40 мм
Небольшие размеры позволяют использовать RMP40 на станках с ограниченной рабочей зоной.
Повторяемость 1 мкм
Односторонняя повторяемость 1,00 мкм (2σ) обеспечивает стабильность операций настройки и измерения.
FHSS 2,4 ГГц
Для связи применяется радиопередача с перестройкой рабочей частоты.
Класс защиты IPX8
Щуп рассчитан на эксплуатацию непосредственно в рабочей зоне металлообрабатывающего станка.
Renishaw RMP40 или OMP40-2 — какой щуп выбрать?
RMP40 и OMP40-2 имеют компактный корпус диаметром 40 мм и используются для автоматической настройки и измерения деталей. Главное отличие между ними — способ передачи сигнала.
| Параметр | Renishaw RMP40 | Renishaw OMP40-2 |
|---|---|---|
| Передача сигнала | Радиочастотная FHSS | Инфракрасная оптическая |
| Рабочий диапазон | До 15 м | До 5 м |
| Прямая видимость между щупом и приемником | Не требуется | Требуется |
| Диаметр корпуса | 40 мм | 40 мм |
| Масса без хвостовика с батареями | 250 г | 250 г |
| Односторонняя повторяемость | 1,00 мкм (2σ) | 1,00 мкм (2σ) |
| Когда выбирать | Если невозможно гарантировать постоянную оптическую видимость | Если рабочая зона позволяет обеспечить стабильную оптическую связь |
RMP40 предпочтителен для станков, где крупная деталь, оснастка или конструктивные элементы могут перекрывать оптический канал. OMP40-2 является рациональным решением, если надежную оптическую видимость можно обеспечить во всем требуемом диапазоне перемещений.
RMP40 и RMP40 QE — это не одна и та же конфигурация
В актуальной линейке Renishaw встречается также обозначение RMP40 QE. При подборе важно не смешивать характеристики классического RMP40 и версии QE.
Для классического RMP40, описанного на этой странице, применяются интерфейсы RMI и RMI-Q, а максимальный ресурс батарей составляет до 290 дней в режиме ожидания и до 450 часов непрерывной работы.
RMP40 QE относится к более новой радиосистеме Renishaw и имеет другую спецификацию, включая совместимость с RMI-Q/RMI-QE и значительно отличающиеся показатели ресурса батарей.
Поэтому перед заказом необходимо проверить точное исполнение щупа и уже установленный радиоинтерфейс станка.
Что необходимо для установки Renishaw RMP40
Сам измерительный щуп является только частью измерительной системы станка.
В типовую систему могут входить:
- измерительный щуп RMP40;
- хвостовик под шпиндель конкретного станка;
- измерительный стилус;
- радиоинтерфейс RMI или RMI-Q;
- кабели подключения к системе управления;
- измерительные циклы;
- настройка и калибровка системы.
Если станок уже оборудован измерительной системой Renishaw, часть компонентов может использоваться повторно. Совместимость следует проверить до заказа.
Как подобрать Renishaw RMP40 под конкретный станок
Для определения совместимости и правильной комплектации специалистам ИНКОР желательно предоставить:
- производителя и точную модель станка;
- год выпуска оборудования;
- модель системы ЧПУ;
- тип шпиндельного конуса;
- размеры и фотографии рабочей зоны;
- модель установленного интерфейса Renishaw, если он есть;
- описание измерительных задач.
На основании этих данных можно проверить, подходит ли RMP40, определить необходимый хвостовик и стилус, выбрать совместимый радиоинтерфейс и оценить объем работ по интеграции.
Частые вопросы о Renishaw RMP40
Что такое Renishaw RMP40?
Renishaw RMP40 — компактный контактный 3D-измерительный щуп с радиочастотной передачей сигнала, предназначенный для автоматической настройки заготовки и измерения деталей непосредственно на станках с ЧПУ.
Для чего используется измерительный щуп RMP40?
RMP40 применяется для автоматической привязки детали, поиска базовых поверхностей, установки рабочих координат, определения положения отверстий, пазов и других элементов, а также для выполнения контрольных измерений непосредственно на станке.
Как RMP40 передает сигнал?
RMP40 использует радиочастотную передачу сигнала по технологии FHSS в диапазоне 2,4 ГГц. Рабочий диапазон составляет до 15 м.
Нужна ли прямая видимость для работы RMP40?
Нет. В отличие от оптических щупов, радиочастотный RMP40 не требует постоянной прямой видимости между измерительным щупом и интерфейсом. Это удобно на станках, где сигнал может перекрываться заготовкой, приспособлением или элементами конструкции.
Какой рабочий диапазон у Renishaw RMP40?
Максимальный рабочий диапазон радиосвязи Renishaw RMP40 составляет до 15 метров.
Какая повторяемость у Renishaw RMP40?
Односторонняя повторяемость RMP40 составляет 1,00 мкм (2σ) при стандартных условиях испытаний производителя.
Какие интерфейсы совместимы с RMP40?
Для классического Renishaw RMP40 производитель указывает совместимость с радиоинтерфейсами RMI и RMI-Q. Перед заказом необходимо проверить установленную на конкретном станке конфигурацию.
Чем RMP40 отличается от OMP40-2?
Главное отличие — канал передачи сигнала. RMP40 использует радиочастотную связь с рабочим диапазоном до 15 м и не требует прямой видимости. OMP40-2 использует инфракрасную оптическую связь с диапазоном до 5 м и требует оптической видимости между щупом и приемником.
Чем RMP40 отличается от RMP40 QE?
RMP40 QE относится к более новой версии радиосистемы Renishaw и имеет другую спецификацию интерфейсов и ресурса батарей. Поэтому при подборе необходимо точно определить, требуется классический RMP40 или исполнение QE.
Можно ли установить RMP40 на существующий станок с ЧПУ?
Во многих случаях да. Перед установкой необходимо проверить тип шпинделя, систему ЧПУ, наличие совместимого радиоинтерфейса и возможность использования необходимых измерительных циклов.
Как подобрать и заказать Renishaw RMP40?
Для подбора желательно предоставить специалистам ИНКОР модель станка, систему ЧПУ, тип шпинделя, установленный интерфейс Renishaw и перечень измерительных задач.
Подберем Renishaw RMP40 под ваш станок
Сообщите модель станка, систему ЧПУ и задачи измерения. Специалисты ИНКОР помогут проверить совместимость RMP40, подобрать хвостовик, стилус, радиоинтерфейс и необходимую комплектацию системы.
Подобрать Renishaw RMP40| Технические характеристики: | |||
| Основное назначение | Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах и многоцелевых станках. | ||
| Способ передачи сигнала | Радиопередача по методу частотных скачков (технология FHSS). Диапазон радиочастот 2400 МГц – 2483,5 МГц | ||
| Регионы с разрешением на использование приемно-передающего радиоустройства | Китай, Европа (все страны в составе Евросоюза), Япония и США Сведения о других регионах можно получить у компании Renishaw. | ||
| Совместимые интерфейсы | RMI и RMI-Q | ||
| Рабочий диапазон | До 15 м | ||
| Рекомендуемые щупы | Керамические, длиной от 50 до 150 мм | ||
| Вес без хвостовика (с батарейками) | 250 г | ||
| Режимы включения/выключения | Включение по радиосигналу | Выключение по радиосигналу или по таймеру | |
| Включение вращением | Выключение вращением или по таймеру | ||
|
Срок службы батареек (2 литий- тионилхлоридные батарейки ½ AA 3,6 В) |
Продолжительность работы в режиме ожидания | Не более 290 дней, в зависимости от режима включения/выключения | |
| При непрерывном использовании | Не более 450 часов, в зависимости от режима включения/выключения | ||
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость | 1,00 мкм (2s) | ||
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,50 Н, 51 гс 0,90 Н, 92 гс 5,85 Н, 597 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
|
Рабочая температура |
От +5 °C до +55 °C | ||
Проверка эксплуатационных характеристик выполнялась при стандартной скорости 480 мм/мин со щупом 50 мм. В зависимости от требований конкретной задачи может выбираться значительно более высокая скорость.
Усилие срабатывания – это усилие, оказываемое щупом на измеряемый объект в момент срабатывания датчика. В некоторых случаях величина этого усилия является критическим фактором. Максимальное прилагаемое усилие достигается после момента срабатывания, т. е. при перебеге. Значение усилия зависит от соответствующих переменных факторов, включая скорость измерения и величину замедления на станке.
