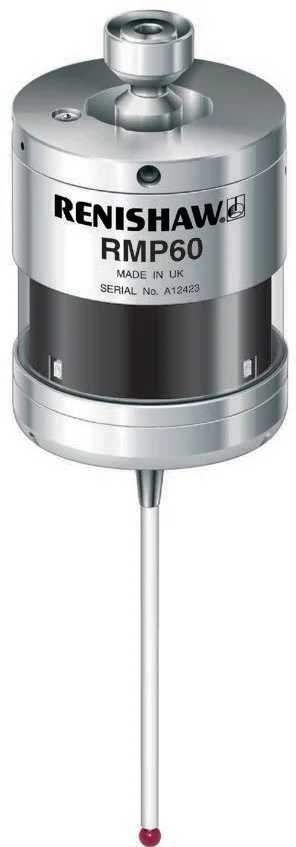

Renishaw RMP60 — радиочастотный измерительный щуп для станков с ЧПУ
Renishaw RMP60 — контактный 3D-измерительный щуп с радиочастотной передачей сигнала для автоматической настройки заготовок и выполнения измерений непосредственно на металлообрабатывающем станке с ЧПУ.
RMP60 предназначен для многоцелевых станков, обрабатывающих центров и портальных обрабатывающих центров. Щуп использует радиопередачу FHSS в диапазоне 2,4 ГГц и обеспечивает рабочий диапазон до 15 м.
Радиочастотная связь не требует постоянной прямой видимости между щупом и приемным устройством. Это особенно важно на крупных станках, пятиосевых обрабатывающих центрах, при работе с большими деталями и сложными приспособлениями.
Для чего используется Renishaw RMP60

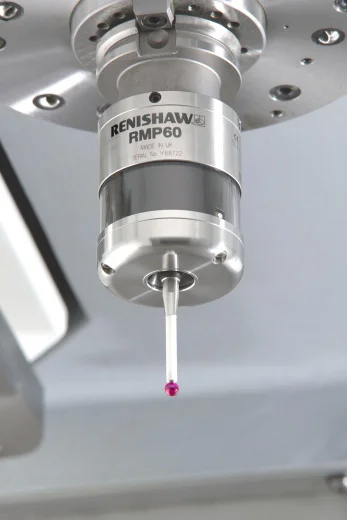

RMP60 устанавливается в шпиндель станка и позволяет автоматизировать настройку заготовки и часть операций контроля непосредственно в рабочей зоне оборудования.
Щуп RMP60 применяется для:
- автоматической привязки заготовки;
- определения положения детали;
- поиска базовых поверхностей;
- установки рабочих систем координат;

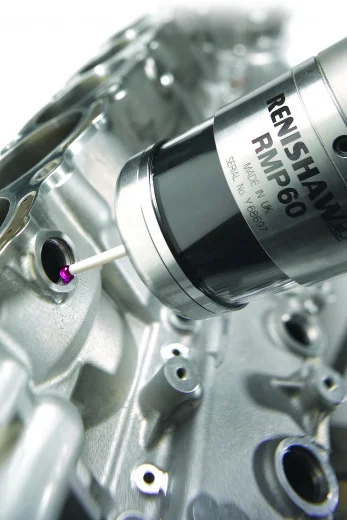

- измерения отверстий, бобышек, пазов и выступов;
- проверки положения детали после закрепления;
- контроля отдельных размеров в процессе обработки;
- корректировки смещений при использовании соответствующих измерительных циклов.
Автоматическое измерение сокращает количество ручных операций при наладке и помогает снизить вероятность ошибки при базировании детали.
Как работает измерительный щуп RMP60
RMP60 относится к контактным триггерным 3D-щупам. При касании стилуса поверхности детали кинематический механизм щупа срабатывает.
Координаты станка в момент срабатывания используются измерительным циклом для определения положения поверхности или геометрического элемента детали.
Информация передается в систему управления через радиоканал FHSS — Frequency Hopping Spread Spectrum в диапазоне 2400–2483,5 МГц.
Почему для RMP60 используется радиочастотная связь
Большая рабочая зона
Диапазон связи до 15 м подходит для крупных обрабатывающих и портальных центров.
Нет требования прямой видимости
Деталь или приспособление может перекрывать условную линию между шпинделем и интерфейсом.
5-осевая обработка
При изменении положения поворотных осей обеспечить стабильную оптическую видимость бывает сложнее.
Крупные детали
Радиосвязь удобна при обработке корпусных, литых и крупногабаритных деталей.
Не уверены, подойдет ли RMP60 к вашему станку?
Сообщите специалистам ИНКОР модель станка, систему ЧПУ и установленный интерфейс Renishaw. Мы проверим совместимость RMP60 и подберем необходимую комплектацию.
Проверить совместимость RMP60Технические характеристики Renishaw RMP60
| Характеристика | Значение |
|---|---|
| Тип устройства | Контактный триггерный 3D-щуп |
| Основное назначение | Измерение деталей и настройка заготовок на многоцелевых станках, обрабатывающих и портальных обрабатывающих центрах |
| Передача сигнала | Радиочастотная, FHSS |
| Радиочастотный диапазон | 2400–2483,5 МГц |
| Рабочий диапазон | До 15 м |
| Совместимые интерфейсы | RMI и RMI-Q |
| Направления измерения | ±X, ±Y, +Z |
| Односторонняя повторяемость | 1,00 мкм (2σ) |

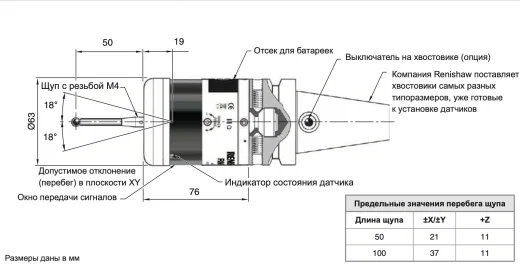

| Диаметр корпуса | 63 мм |
| Длина корпуса | 76 мм |
| Масса без хвостовика с батареями | 876 г |
| Резьба стилуса | M4 |
| Рекомендуемые стилусы | Керамические, длиной 50–150 мм |
| Перебег XY, стилус 50 мм | 21 мм |
| Перебег XY, стилус 100 мм | 37 мм |
| Перебег +Z | 11 мм |
| Усилие срабатывания XY — низкое | 0,75 Н |
| Усилие срабатывания XY — высокое | 1,40 Н |
| Усилие срабатывания +Z | 5,30 Н |
| Питание | 2 × AA, 3,6 В, литий-тионилхлоридные Li-SOCl₂ |
| Максимальная работа в режиме ожидания | До 890 дней* |
| Максимальная непрерывная работа | До 1710 часов* |
| Класс защиты | IPX8 |
| Рабочая температура | от +5 до +55 °C |
* Ресурс батарей зависит от выбранного способа включения и выключения. Односторонняя повторяемость 1,00 мкм (2σ) определяется Renishaw при стандартной скорости испытания 480 мм/мин со стилусом длиной 50 мм.
Совместимые интерфейсы RMP60: RMI и RMI-Q
Renishaw RMI
Совмещенный радиоприемник и интерфейс, используемый в ранее установленных системах Renishaw.
Renishaw RMI-Q
Радиоинтерфейс для связи совместимых измерительных устройств Renishaw с системой управления станком.
При модернизации оборудования необходимо определить, какой именно интерфейс уже установлен на станке. Это позволяет избежать покупки несовместимой версии измерительной системы.
Преимущества Renishaw RMP60
Радиосвязь до 15 м
Подходит для крупных станков и большой рабочей зоны.
Без прямой видимости
Радиоканал не зависит от постоянной оптической видимости приемника.
Повторяемость 1 мкм
Обеспечивает стабильность операций настройки и измерения.
FHSS 2,4 ГГц
Используется частотная перестройка радиоканала.
Регулируемое усилие
Усилие срабатывания может настраиваться под задачу.
IPX8
Щуп предназначен для эксплуатации непосредственно в станочной среде.
RMP40 или RMP60 — какой радиочастотный щуп выбрать?
Оба щупа используют радиосвязь FHSS и имеют рабочий диапазон до 15 м. Основное отличие — габариты, конструкция и область применения.
| Параметр | RMP40 | RMP60 |
|---|---|---|
| Передача | Радио FHSS | Радио FHSS |
| Рабочий диапазон | До 15 м | До 15 м |
| Диаметр корпуса | 40 мм | 63 мм |
| Типичное применение | Компактные обрабатывающие и многоцелевые станки | Многоцелевые, обрабатывающие и портальные центры различных размеров |
| Критерий выбора | Минимальные размеры щупа | Универсальность для более широкого диапазона станков |
OMP60 или RMP60 — оптический или радиочастотный щуп?
| Параметр | OMP60 | RMP60 |
|---|---|---|
| Передача сигнала | Инфракрасная оптическая | Радиочастотная FHSS |
| Рабочий диапазон | До 6 м | До 15 м |
| Прямая видимость | Требуется | Не требуется |
| Предпочтительное применение | Станки, где можно обеспечить стабильный оптический канал | Крупные и сложные рабочие зоны, где оптический канал может перекрываться |
RMP60 и RMP60 QE — важно различать версии
В современной линейке Renishaw существует также RMP60 QE.
Классический RMP60, представленный на этой странице, совместим с RMI и RMI-Q. Для него производитель указывает до 890 дней ожидания и до 1710 часов непрерывной работы.
RMP60 QE относится к более новой радиосистеме: он совместим с RMI-Q и RMI-QE и имеет существенно увеличенный ресурс батарей.
При заказе необходимо проверять точное исполнение щупа и модель установленного интерфейса.
Что необходимо для установки RMP60
- измерительный щуп Renishaw RMP60;
- хвостовик под шпиндель станка;
- измерительный стилус;
- радиоинтерфейс RMI или RMI-Q;
- кабели подключения;
- измерительные циклы для системы ЧПУ;
- настройка и калибровка системы.
Как подобрать Renishaw RMP60 под ваш станок
Для корректного подбора желательно предоставить:
- производителя и модель станка;
- модель системы ЧПУ;
- тип шпиндельного конуса;
- год выпуска;
- фотографии рабочей зоны;
- модель интерфейса Renishaw, если он уже установлен;
- описание требуемых измерительных операций.
Частые вопросы о Renishaw RMP60
Что такое Renishaw RMP60?
Renishaw RMP60 — контактный 3D-измерительный щуп с радиочастотной передачей сигнала для автоматической настройки заготовки и измерения деталей непосредственно на станках с ЧПУ.
Для каких станков подходит RMP60?
RMP60 предназначен для многоцелевых станков, обрабатывающих центров и портальных обрабатывающих центров, включая оборудование со сложной рабочей зоной.
Как RMP60 передает сигнал?
RMP60 использует радиочастотную передачу FHSS в диапазоне 2400–2483,5 МГц.
Какой рабочий диапазон у RMP60?
Рабочий диапазон радиосистемы составляет до 15 метров.
Нужна ли прямая видимость для RMP60?
Нет. Радиочастотная передача не требует постоянной прямой оптической видимости между щупом и интерфейсом.
Какая повторяемость у RMP60?
Односторонняя повторяемость составляет 1,00 мкм (2σ) при стандартных условиях испытаний Renishaw.
Какие интерфейсы совместимы с RMP60?
Классический RMP60 совместим с интерфейсами Renishaw RMI и RMI-Q.
Чем RMP60 отличается от RMP40?
Оба щупа используют радиочастотную связь с диапазоном до 15 м. RMP40 имеет более компактный корпус диаметром 40 мм, а RMP60 диаметром 63 мм рассчитан на более широкий диапазон станков, включая портальные обрабатывающие центры.
Чем RMP60 отличается от OMP60?
OMP60 использует оптическую связь до 6 м и требует взаимной оптической видимости. RMP60 использует радиочастотную связь до 15 м и не требует прямой видимости.
Чем RMP60 отличается от RMP60 QE?
RMP60 QE относится к более новой радиосистеме Renishaw и имеет другую совместимость интерфейсов и существенно увеличенный ресурс батарей.
Можно ли установить RMP60 на существующий станок?
Во многих случаях да. Необходимо проверить шпиндель, систему ЧПУ, интерфейс Renishaw и наличие необходимых измерительных циклов.
Подберем Renishaw RMP60 под ваш станок
Отправьте модель станка, систему ЧПУ и информацию об установленном интерфейсе. Специалисты ИНКОР проверят совместимость и подберут RMP60, хвостовик, стилус и необходимую комплектацию.
Подобрать Renishaw RMP60| Технические характеристики: | |||
| Основное назначение | Измерение размеров деталей и настройка на технологические операции на многоцелевых станках и обрабатывающих центрах, включая портальные. | ||
| Способ передачи сигнала | Радиопередача по методу частотных скачков (технология FHSS). Диапазон радиочастот 2400 МГц – 2483,5 МГц | ||
| Регионы с разрешением на использование приемно-передающего радиоустройства | Китай, Европа (все страны в составе Евросоюза), Япония и США. Сведения о других регионах можно получить у компании Renishaw. | ||
| Совместимые интерфейсы | RMI и RMI-Q | ||
| Рабочий диапазон | До 15 м | ||
| Рекомендуемые щупы | Керамические, длиной от 50 до 150 мм | ||
| Вес без хвостовика (с батарейками) | 901 г | ||
| Режимы включения/выключения | Включение по радиосигналу | Выключение по радиосигналу или по таймеру | |
| Включение вращением | Выключение вращением или по таймеру | ||
| Включение от выключателя на хвостовике | Выключение от выключателя на хвостовике | ||
|
Срок службы батареек (2 литий- тионилхлоридные батарейки AA 3,6 В) |
Продолжительность работы в режиме ожидания | Не более 890 дней, в зависимости от режима включения/выключения | |
| При непрерывном использовании | Не более 1710 часов, в зависимости от режима включения/выключения | ||
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость | 1,00 мкм (2s) | ||
|
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,75 Н, 76 гс 1,40 Н, 143 гс 5,30 Н, 540 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Рабочая температура | От +5 °C до +55 °C | ||
Проверка эксплуатационных характеристик выполнялась при стандартной скорости 480 мм/мин со щупом длиной 50 мм. В зависимости от требований конкретной задачи может выбираться значительно более высокая скорость.
Усилие срабатывания – это усилие, оказываемое щупом на измеряемый объект в момент срабатывания датчика. В некоторых случаях величина этого усилия является критическим фактором. Максимальное прилагаемое усилие достигается после момента срабатывания, т. е. при перебеге. Значение усилия зависит от соответствующих переменных факторов, включая скорость измерения и величину замедления на станке.
