Фрезерные станки без ЧПУ по металлу в Омске
Универсальные горизонтально-расточные и фрезерно-расточные станки с ручным управлением: расточка отверстий, фрезерование плоскостей, сверление, нарезание резьбы, координатные работы. Стол до 1600×1400 мм, перемещения до 2000 мм, мощность до 15 кВт. Возможность установки УЦИ. Гарантия, сервис, пусконаладка.
Фрезерные станки без ЧПУ в компании «ИНКОР»
Фрезерные станки без ЧПУ — это универсальное металлообрабатывающее оборудование с ручным управлением, предназначенное для единичного и мелкосерийного производства, ремонтных работ и координатной обработки. Главное преимущество — простота конструкции, ремонтопригодность и низкая стоимость владения.

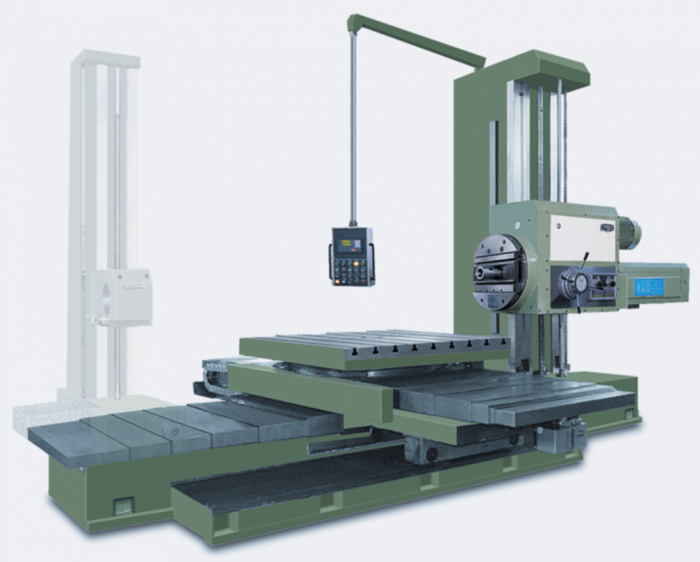

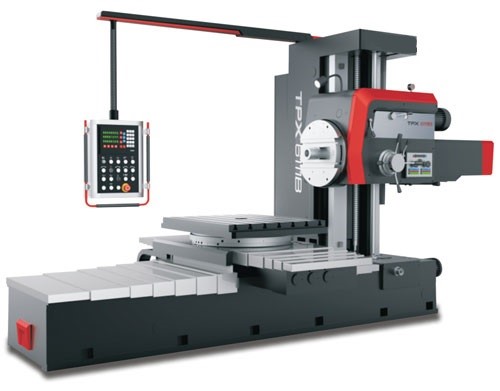

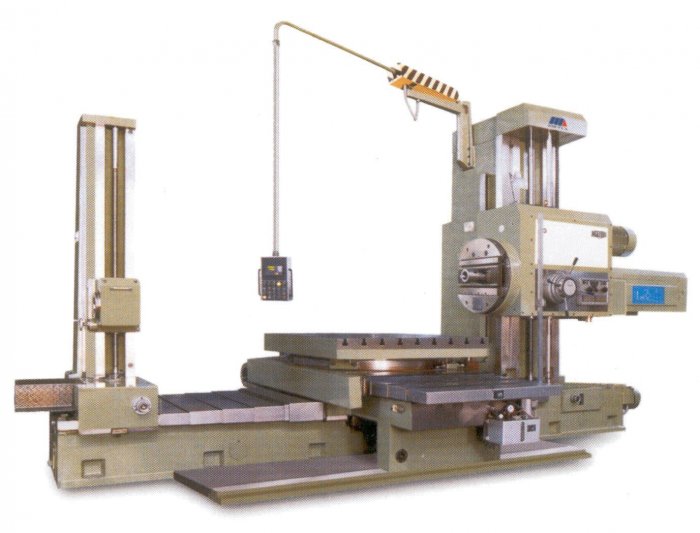

В каталоге компании «ИНКОР» представлены горизонтально-расточные и фрезерно-расточные станки серии SMTCL TPX: TPX6211, TPX6113, TPX6111B, TPX6111В/3, TPX6111В/2. Оборудование оснащается рабочим столом от 1100×960 мм до 1600×1400 мм, перемещениями по осям X/Y/Z до 2000/1600/2000 мм, шпинделями с конусом КМ6, метрический 80 или ISO 50, мощностью 7,5–15 кВт.
Ключевое преимущество станков без ЧПУ — возможность работы квалифицированного оператора-расточника напрямую, без программирования. Это оптимально для ремонтных цехов, единичного производства, изготовления нестандартных деталей, а также для предприятий, где нет необходимости в серийной обработке. При необходимости станок может быть оснащён УЦИ (устройством цифровой индикации) для повышения точности отсчёта перемещений.
Особенности фрезерных станков без ЧПУ
Простота и ремонтопригодность
Механическая конструкция без сложной электроники. Обслуживание и ремонт выполняются силами предприятия, без привлечения сервисных инженеров.
- Минимум электронных компонентов
- Доступные запасные части
- Ремонт собственными силами
Быстрая переналадка
Оператор вручную настраивает режимы резания, подачу, положение инструмента. Переналадка занимает минуты, а не часы программирования.
- Не требуется программист ЧПУ
- Гибкость при смене задач
- Оптимально для единичных деталей
Низкая стоимость владения
Отсутствие дорогой системы ЧПУ, сервоприводов и сложной электроники снижает первоначальные затраты и стоимость эксплуатации.
- Доступная цена оборудования
- Минимальные затраты на обслуживание
- Низкое энергопотребление
Основные операции на фрезерно-расточных станках
Расточка отверстий
Внутренняя и наружная расточка отверстий большого диаметра с высокой точностью. Чистовая и получистовая обработка с шероховатостью Ra 0.8–1.6 мкм.
- Расточка до Ø500 мм
- Точность IT6–IT7
- Координатная расточка отверстий
Фрезерование плоскостей
Цилиндрическое и торцевое фрезерование горизонтальных, вертикальных и наклонных плоскостей, уступов, пазов, канавок.
- Обработка плоскостей до 1600×1400 мм
- Фрезерование уступов и пазов
- Шероховатость Ra 1.6–3.2 мкм
Сверление и зенкерование
Сверление глухих и сквозных отверстий, зенкерование для повышения точности и качества поверхности, развертывание.
- Сверление отверстий до Ø80 мм
- Зенкерование под подшипники
- Развертывание отверстий
Нарезание резьбы
Внутренняя и наружная нарезка метрической и дюймовой резьбы резцом или метчиками с высокой точностью шага.
- Метрическая резьба M10–M100
- Дюймовая и коническая резьба
- Точность шага по классу 6H/6g
Ключевые параметры при выборе расточного станка без ЧПУ
Ориентируйтесь на следующие характеристики при подборе оборудования:
- Размер рабочего стола — определяет габариты обрабатываемой детали: от 1100×960 мм до 1600×1400 мм
- Перемещения по осям X/Y/Z — рабочий диапазон: X до 2000 мм, Y до 1600 мм, Z до 2000 мм
- Конус шпинделя — КМ6 для средних нагрузок, метрический 80 и ISO 50 для тяжёлой расточки
- Мощность шпинделя — от 7,5 кВт для стандартных операций до 15 кВт для тяжёлой обработки
- Частота вращения — ступенчатое регулирование от 4 до 1000 об/мин
- УЦИ (опционально) — устройство цифровой индикации для повышения точности отсчёта перемещений
- Поворотный стол — для обработки детали с нескольких сторон без переустановки
- Масса станка — от 11 500 до 24 000 кг, обеспечивает жёсткость при обработке
Области применения фрезерных станков без ЧПУ
Восстановление деталей, расточка изношенных отверстий, ремонт корпусов редукторов, станин, подшипниковых узлов
Координатная расточка пресс-форм, штампов, кондукторов, калибров, изготовление единичной оснастки
Расточка корпусов турбин, станин генераторов, обработка крупногабаритных деталей энергетического оборудования
Расточка гнёзд под гребные валы, обработка корпусных деталей, ремонт судовых механизмов
Расточка валков, обработка станин прокатных станов, ремонт металлургического оборудования
Изготовление нестандартных деталей, опытных образцов, запасных частей, деталей по чертежам заказчика
Конструкция и принцип работы
Горизонтально-расточные станки без ЧПУ состоят из станины, рабочей стойки, шпиндельной бабки, стола и механизма подачи. Горизонтальное расположение шпинделя обеспечивает высокую жёсткость при расточке отверстий и фрезеровании. Все перемещения осуществляются вручную через маховики с механическим редуктором.
Шпиндельная бабка перемещается по стойке вертикально (ось Y), стол — продольно (ось X) и поперечно (ось Z). Шпиндель имеет ступенчатое регулирование частоты вращения через коробку скоростей. Мощность двигателя 7,5–15 кВт обеспечивает обработку стали, чугуна и цветных металлов.
Контроль перемещений осуществляется по лимбам (маховикам с нониусом) или по УЦИ (устройству цифровой индикации). УЦИ значительно повышает производительность и точность, исключая ошибки отсчёта оператором.
Инструмент для расточки и фрезерования
Для расточки отверстий применяются расточные резцы с механическим креплением пластин, расточные оправки с конусом КМ6, метрический 80 или ISO 50. Для фрезерования используются торцевые фрезы, дисковые фрезы для пазов, концевые фрезы, свёрла и зенкеры.
Наши инженеры помогают подобрать оптимальный инструмент под ваши материалы и режимы резания. На складе в Омске доступны расточные резцы, оправки, фрезы и другая оснастка для оперативной замены.
Сервисные услуги ИНКОР
Подбор и поставка
Подберём оптимальную модель расточного станка под габариты ваших заготовок и бюджет. Поставка оборудования с полным пакетом документов и таможенным оформлением.
Оснастка и инструмент
Расточные резцы, оправки КМ6/ISO 50, фрезы, системы зажима со склада в Омске. Единый поставщик станка и инструмента — удобство и гарантия совместимости.
Монтаж и пусконаладка
Установка станка на фундамент, выверка геометрии, проверка точности, ввод в эксплуатацию. Обучение персонала приёмам расточки и фрезерования.
Гарантийное обслуживание
Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России и СНГ.
Постгарантийный сервис
Диагностика, аварийный ремонт, модернизация. Установка УЦИ на действующее оборудование. Склад запчастей в Омске.
Обучение персонала
Инструктаж операторов-расточников приёмам работы на станке, настройке режимов резания, обслуживанию оборудования.
Частые вопросы о фрезерных станках без ЧПУ
Чем станок без ЧПУ отличается от станка с ЧПУ?
Станок без ЧПУ управляется оператором вручную через маховики, все перемещения и режимы резания задаются непосредственно на станке. Станок с ЧПУ работает по управляющей программе, написанной в CAM-системе. Станки без ЧПУ оптимальны для единичного производства, ремонта и работ, где важна гибкость и быстрая переналадка. Станки с ЧПУ — для серийного производства сложных деталей.
В каких случаях выгоднее станок без ЧПУ?
Станок без ЧПУ выгоден в следующих случаях: единичное и мелкосерийное производство; ремонтные работы с обработкой разных деталей; отсутствие программиста ЧПУ в штате; ограниченный бюджет на оборудование; необходимость быстрой переналадки; обработка простых деталей, не требующих сложной траектории инструмента.
Можно ли установить УЦИ на расточной станок?
Да, устройство цифровой индикации (УЦИ) может быть установлено на любой расточной станок без ЧПУ. УЦИ отображает текущие координаты инструмента на экране с точностью до 0.001 мм, что значительно повышает производительность и точность обработки. Мы поставляем и устанавливаем УЦИ как на новые станки, так и на действующее оборудование.
Какая точность обработки на расточных станках без ЧПУ?
Горизонтально-расточные станки без ЧПУ обеспечивают точность расточки до IT6–IT7 при использовании прецизионных расточных головок и правильных режимов резания. Шероховатость поверхности достигает Ra 0.8–1.6 мкм. При установке УЦИ точность позиционирования повышается до 0.01–0.02 мм. Квалификация оператора-расточника играет ключевую роль в достижении максимальной точности.
Какие материалы можно обрабатывать на расточных станках?
Расточные станки без ЧПУ обрабатывают углеродистые и легированные стали, чугун (СЧ, ВЧ), нержавеющие стали, цветные металлы (алюминий, бронза, латунь). Для каждого материала подбираются оптимальные режимы резания и геометрия расточного инструмента. Мощность шпинделя 7,5–15 кВт позволяет обрабатывать большинство конструкционных материалов.
Какое обслуживание требуется станкам без ЧПУ?
Станки без ЧПУ требуют минимального обслуживания: регулярная смазка направляющих и трущихся пар, проверка геометрии, протяжка крепежа, замена СОЖ. Благодаря простой механической конструкции большинство работ выполняется силами предприятия. Отсутствие сложной электроники и сервоприводов снижает стоимость обслуживания и риск дорогостоящих поломок.
Подберём расточной станок без ЧПУ под ваши задачи
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит габариты деталей, материал, требуемую точность и подготовит коммерческое предложение с расчётом оптимальной модели.
Фрезерные станки без ЧПУ по металлу в Омске от компании «ИНКОР»
Компания «ИНКОР» поставляет фрезерные станки без ЧПУ в Омске для единичного и мелкосерийного производства, ремонтных работ и координатной обработки. В каталоге представлены горизонтально-расточные и фрезерно-расточные станки серии SMTCL TPX: TPX6211, TPX6113, TPX6111B, TPX6111В/3, TPX6111В/2. Оборудование оснащается рабочим столом от 1100×960 мм до 1600×1400 мм, перемещениями по осям X/Y/Z до 2000/1600/2000 мм, шпинделями с конусом КМ6, метрический 80 или ISO 50, мощностью 7,5–15 кВт.
Фрезерные станки без ЧПУ выполняют все виды операций: расточку отверстий большого диаметра, цилиндрическое и торцевое фрезерование, сверление, зенкерование, нарезание резьбы. Обеспечивается точность обработки до IT6–IT7 с шероховатостью Ra 0.8–1.6 мкм. При необходимости станок может быть оснащён УЦИ (устройством цифровой индикации) для повышения точности отсчёта перемещений.
Мы помогаем подобрать оптимальное решение: анализируем ваши заготовки (габариты, материал, точность, серия), рассчитываем необходимую модель станка, поставляем оснастку и инструмент (расточные резцы, оправки КМ6/ISO 50, фрезы), проводим монтаж, пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Подобрать фрезерные станки без ЧПУ, дополнительную оснастку и запчасти к ним можно в нашем каталоге. Там указаны все необходимые характеристики и особенности выбранного оборудования. Информацию по ценам, доставке и пусконаладочным работам можно узнать у наших менеджеров.
