Фрезерные станки с ЧПУ по металлу в Омске
Полный спектр фрезерного оборудования с числовым программным управлением: вертикальные, горизонтальные, портальные, продольно-фрезерные, расточные и 5-осевые обрабатывающие центры. Стол от 800×800 мм до 3600×8000 мм, мощность шпинделя до 45 кВт, точность до ±0.005 мм. Гарантия, сервис, пусконаладка.
Фрезерные станки с ЧПУ в компании «ИНКОР»
Фрезерные станки с ЧПУ — это универсальное металлообрабатывающее оборудование для высокоточной обработки плоскостей, криволинейных поверхностей, пазов, канавок, зубчатых колёс и сложных пространственных деталей. Числовое программное управление обеспечивает автоматизацию процесса, высокую точность и повторяемость обработки.
В каталоге компании «ИНКОР» представлен полный спектр фрезерных станков с ЧПУ: вертикальные обрабатывающие центры (SVB, SVD серии со столом до 1600×700 мм), горизонтальные центры (HMC-800, HMC-1000), портальные центры (GTM, GTE серии со столом до 3600×8000 мм), горизонтально-расточные станки (CHTEM TK, FEMCO BMC), продольно-фрезерные центры (PRATIC PCD, PYE) и 5-осевые обрабатывающие центры для сложной геометрии.
Ключевое преимущество фрезерных станков с ЧПУ — возможность изготавливать детали сложной геометрии с высокой точностью (до ±0.005 мм) и шероховатостью Ra 0.4–1.6 мкм. Автоматизация исключает влияние человеческого фактора, сокращает время цикла и повышает производительность производства.
Особенности фрезерных станков с ЧПУ
Автоматизация процесса
Управление компьютерной программой (G-код) исключает ручной труд. Оператор задаёт параметры, станок выполняет обработку автоматически.
- Программирование в CAM-системах
- Автоматическая смена инструмента
- Минимизация человеческого фактора
Высокая точность
Точность позиционирования до ±0.005 мм, повторяемость до ±0.003 мм. Возможность обработки сложных деталей с жёсткими допусками.
- Точность IT5–IT7
- Шероховатость Ra 0.4–1.6 мкм
- Стабильность качества партии
Гибкость и многозадачность
Один станок выполняет фрезерование, сверление, расточку, нарезание резьбы, зенкерование. Быстрая переналадка между операциями.
- Магазин инструмента до 64 позиций
- Автоматическая смена инструмента
- Обработка за одну установку
Типы фрезерных станков с ЧПУ

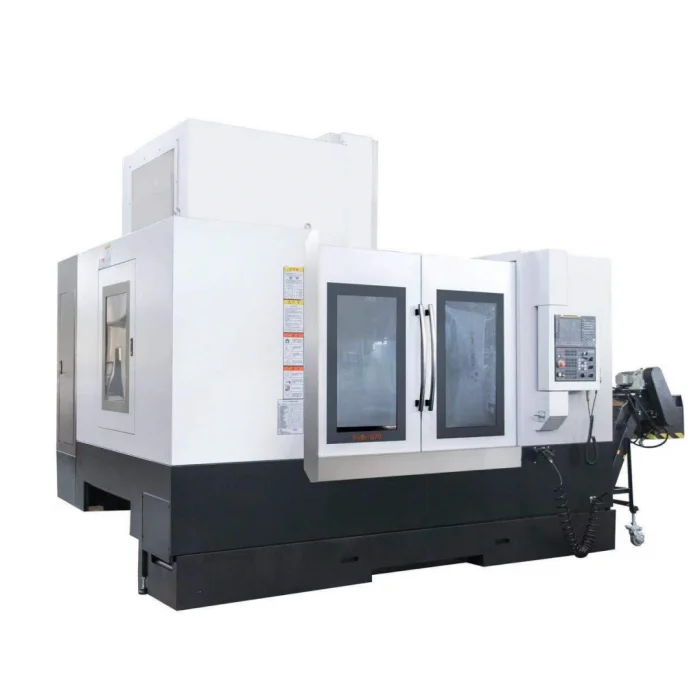

Вертикальные обрабатывающие центры
Вертикальное расположение шпинделя. Оптимальны для обработки плоскостей, пазов, контуров. Модели SVB-1270, SVB-1470, SVD-1270.
- Стол до 1600×700 мм
- Шпиндель BT-40/BT-50
- Мощность до 18.5 кВт
Горизонтальные обрабатывающие центры
Горизонтальное расположение шпинделя. Идеальны для обработки корпусных деталей с нескольких сторон. Модели HMC-800, HMC-1000.
- Стол 800×800 — 1000×1000 мм
- Шпиндель BT-50, 18.5 кВт
- Перемещение X до 1600 мм

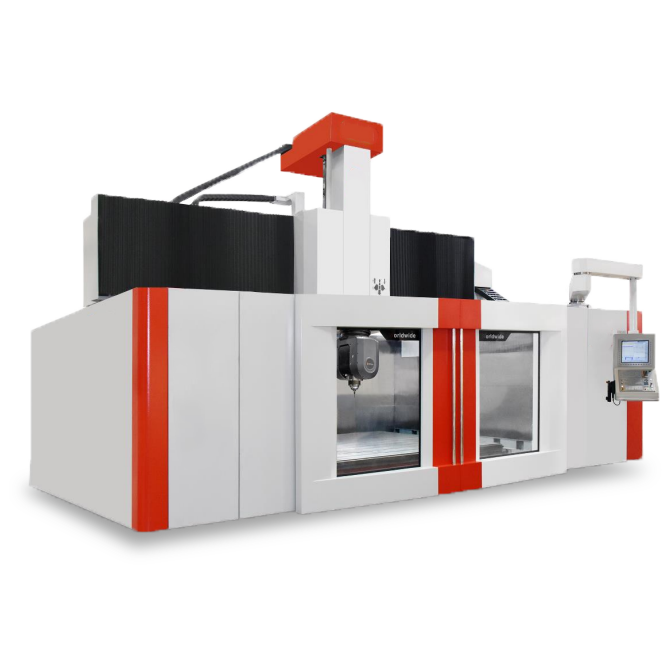

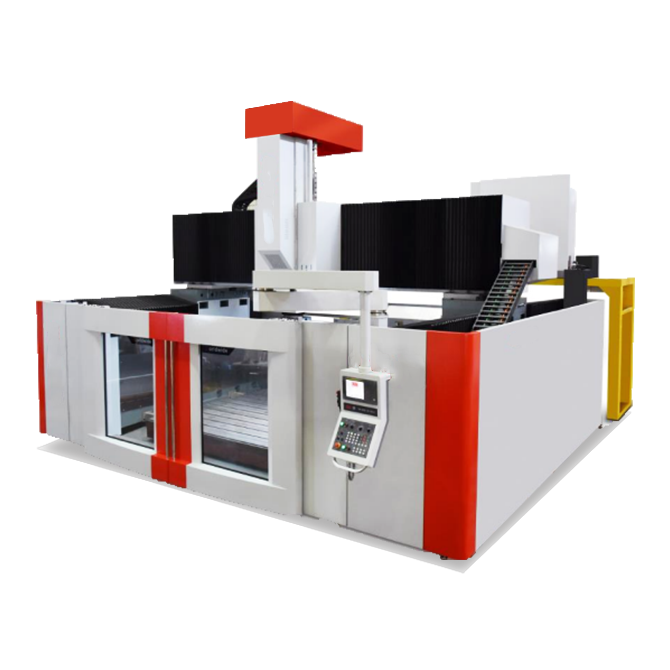

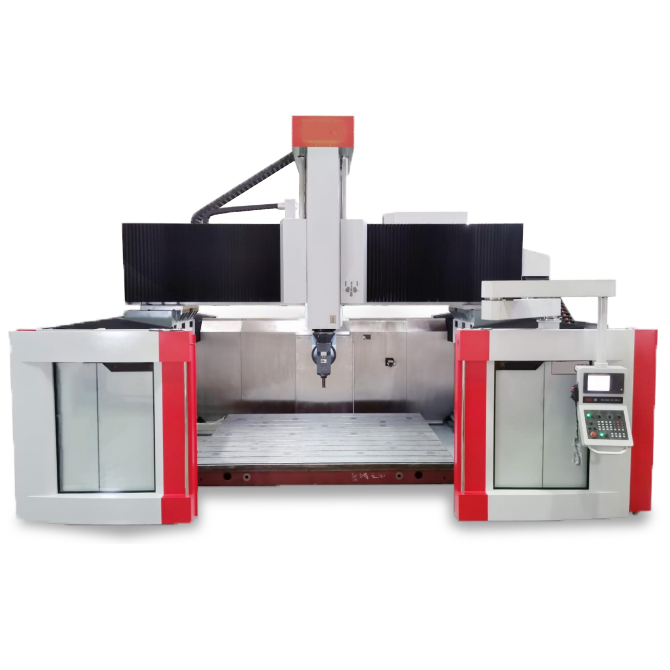

Портальные обрабатывающие центры
Крупногабаритные станки с порталом для обработки больших заготовок. Модели GTM3020, GTE3030, GTE4080.
- Стол до 3600×8000 мм
- Перемещение X до 10 000 мм
- Шпиндель до 45 кВт

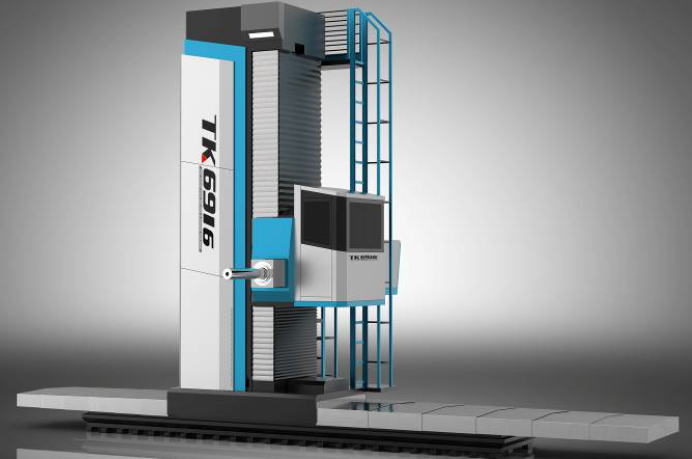

Горизонтально-расточные станки
Специализация на расточке отверстий большого диаметра и фрезеровании крупногабаритных деталей. Модели CHTEM TK6511-TK6916, FEMCO BMC.
- Стол до 3000×3000 мм
- Расточка до Ø1000 мм
- Мощность до 37 кВт

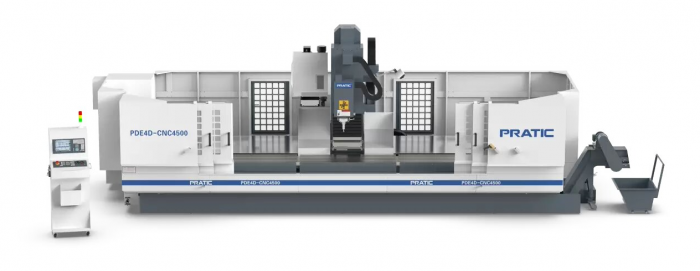

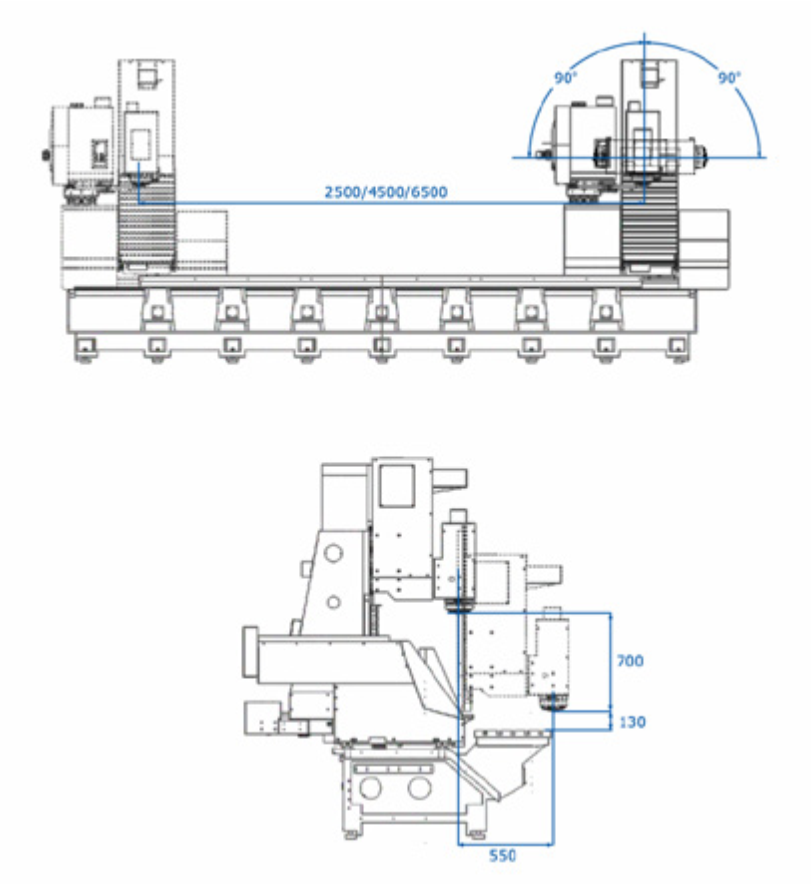

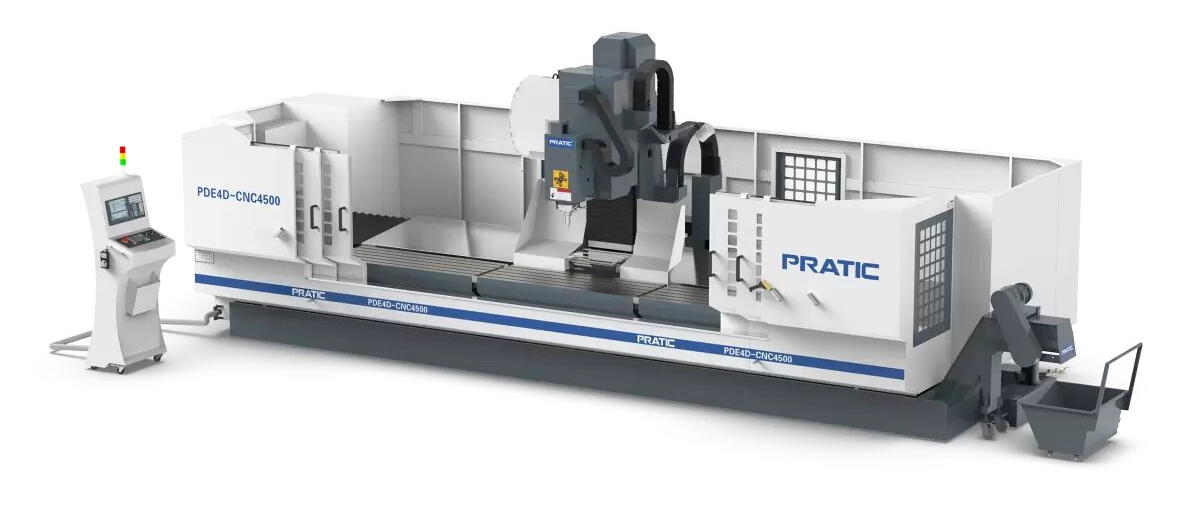

Продольно-фрезерные центры
Обработка длинномерных заготовок: балок, станин, рам. Подвижная колонна перемещается вдоль неподвижной детали. Модели PRATIC PCD-CNC, PYE-CNC.
- Длина обработки до 12 000 мм
- Подвижная колонна
- Шпиндель до 42 кВт
5-осевые обрабатывающие центры
Обработка сложной пространственной геометрии за одну установку. Настольные и портальные модели для аэрокосмической отрасли, пресс-форм.
- 5 одновременных осей
- Шпиндель до 20 000 об/мин
- Точность до ±0.005 мм
Виды операций на фрезерных станках с ЧПУ
Фрезерование плоскостей
Цилиндрическое и торцевое фрезерование горизонтальных, вертикальных и наклонных плоскостей. Черновая и чистовая обработка.
- Обработка уступов и уступов
- Фрезерование пазов и канавок
- Шероховатость Ra 1.6–3.2 мкм
Обработка контуров и 3D-поверхностей
Копировальное фрезерование сложных криволинейных поверхностей, профилей, форм. 3-осевая и 5-осевая обработка.
- Пресс-формы и штампы
- Пространственные поверхности
- Шероховатость Ra 0.4–0.8 мкм
Сверление и расточка
Сверление глухих и сквозных отверстий, расточка отверстий большого диаметра с высокой точностью. Зенкерование и развертывание.
- Диаметр сверления до 100 мм
- Расточка до Ø1000 мм
- Точность IT6–IT7
Нарезание резьбы и зубьев
Нарезание метрической, дюймовой, конической резьбы резцом или метчиками. Фрезерование зубчатых колёс, шлицев, шестерён.
- Резьба M3–M200
- Зубчатые колёса модуль 1–20
- Шлицевые соединения
Ключевые параметры при выборе фрезерного станка с ЧПУ
Ориентируйтесь на следующие характеристики при подборе оборудования:
- Размер рабочего стола — определяет габариты обрабатываемой детали: от 800×800 мм до 3600×8000 мм
- Перемещения по осям X/Y/Z — рабочий диапазон: от 400/520/450 мм до 10000/4000/1500 мм
- Конус шпинделя — BT-40 для средних нагрузок, BT-50 для тяжёлой обработки, HSK-A63 для высокоскоростной
- Мощность шпинделя — от 5,5 кВт для компактных станков до 45 кВт для портальных центров
- Частота вращения — от 1500 об/мин для тяжёлой обработки до 20 000 об/мин для чистового фрезерования
- Инструментальный магазин — от 24 до 64 позиций (дисковый или цепной тип)
- Количество осей — 3, 4, 5 или 7 осей в зависимости от сложности деталей
- Система ЧПУ — Fanuc, Siemens, Mitsubishi с поддержкой соответствующих циклов обработки
Области применения фрезерных станков с ЧПУ
Пресс-формы, штампы, оснастка, формы для литья пластмасс, штампы холодной и горячей штамповки
Кузовные детали, головки блоков цилиндров, колёсные диски, элементы подвески, трансмиссии
Лопасти турбин, импеллеры, корпусные детали двигателей, элементы планера из титана и жаропрочных сплавов
Корпуса турбин, станины генераторов, расточка подшипниковых гнёзд, фланцы, роторы
Корпуса медицинских имплантатов, протезы, хирургический инструмент, стоматологические конструкции
Гребные винты, лопасти водомётов, корпусные детали гидроагрегатов, крупногабаритные элементы
Конструкция фрезерных станков с ЧПУ
Фрезерные станки с ЧПУ состоят из станины, рабочего стола, шпиндельной бабки, системы ЧПУ и инструментального магазина. Вертикальные центры имеют вертикально расположенный шпиндель, горизонтальные — горизонтально, портальные — портал с подвижной траверсой.
Рабочий стол перемещается по осям X и Y (или остаётся неподвижным в портальных станках), шпиндельная бабка — по оси Z. В 5-осевых центрах добавляются поворотные оси A, B или C для обработки детали под любым углом.
Система ЧПУ управляет движением осей, скоростью вращения шпинделя, подачей инструмента, автоматической сменой инструмента из магазина. Современные системы поддерживают функции RTCP, высокоскоростную обработку, адаптивное управление.
Инструмент и оснастка
Для фрезерных станков с ЧПУ применяется концевой, торцевой, дисковый, фасонный инструмент с конусами BT-40, BT-50, HSK-A63, HSK-A100. Инструментальный магазин (дисковый или цепной) вмещает от 24 до 64 позиций для автоматической смены.
Наши инженеры помогают подобрать оптимальный инструмент под ваши материалы и задачи. На складе в Омске доступны фрезы, свёрла, расточные резцы, оправки и другая оснастка для оперативной замены.
Сервисные услуги ИНКОР
Подбор и поставка
Подберём оптимальную модель фрезерного станка под ваши детали и бюджет. Поставка оборудования с полным пакетом документов и таможенным оформлением.
Оснастка и инструмент
Фрезы, свёрла, оправки BT-40/BT-50/HSK-A63, системы зажима со склада в Омске. Единый поставщик станка и инструмента — удобство и гарантия совместимости.
Пусконаладка и обучение
Монтаж, наладка, ввод в эксплуатацию. Обучение персонала программированию ЧПУ, работе с CAM-системами, оптимизации режимов резания.
Гарантийное обслуживание
Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России и СНГ.
Постгарантийный сервис
Диагностика, аварийный ремонт, модернизация. Склад запчастей и инструмента в Омске для оперативного реагирования.
Внедрение технологии
Разработка техпроцессов фрезерования, написание управляющих программ в CAM-системах, оптимизация режимов резания под ваши материалы.
Частые вопросы о фрезерных станках с ЧПУ
Чем вертикальный фрезерный станок отличается от горизонтального?
В вертикальном обрабатывающем центре шпиндель расположен вертикально, что оптимально для обработки плоскостей, пазов, контуров. В горизонтальном центре шпиндель расположен горизонтально — это удобно для обработки корпусных деталей с нескольких сторон, особенно с поворотным столом. Выбор зависит от геометрии ваших деталей.
Какой максимальный размер заготовки можно обработать?
Вертикальные центры обрабатывают детали на столах до 1600×700 мм (SVB-1470). Портальные станки позволяют работать с заготовками длиной до 10 000 мм и шириной до 4000 мм (GTE4080 со столом 3600×8000 мм). Продольно-фрезерные центры обрабатывают длинномерные детали длиной до 12 000 мм.
Какие материалы можно обрабатывать на фрезерных станках с ЧПУ?
Фрезерные станки с ЧПУ обрабатывают углеродистые и легированные стали, нержавеющие стали, чугун, титан и его сплавы, алюминиевые сплавы, цветные металлы (бронза, латунь), пластики и композиты. Для каждого материала подбираются оптимальные режимы резания, геометрия инструмента и конус шпинделя.
Какая точность обработки на фрезерных станках с ЧПУ?
Фрезерные станки с ЧПУ обеспечивают точность позиционирования до ±0.005 мм и повторяемость до ±0.003 мм. Шероховатость поверхности при чистовой обработке достигает Ra 0.4–0.8 мкм. Для достижения максимальной точности важна калибровка станка, термостабилизация и использование прецизионного инструмента.
Нужен ли 5-осевой станок для моих задач?
5-осевой обрабатывающий центр нужен, если ваши детали имеют сложную пространственную геометрию, требуют доступа инструмента под разными углами без переустановки (импеллеры, лопасти, пресс-формы, медицинские имплантаты). Для простых деталей с обработкой плоскостей и отверстий достаточно 3-осевого вертикального или горизонтального центра.
Какое место нужно для установки фрезерного станка с ЧПУ?
Габариты зависят от модели: для вертикального центра SVB-1270 требуется помещение ~4×3 м, для портального GTE4080 — ~12×6 м. Требуется усиленный фундамент (от 9 до 60 тонн), трёхфазное электропитание 380В, подвод СОЖ и сжатого воздуха. Точные требования уточняйте в технической документации конкретной модели.
Подберём фрезерный станок с ЧПУ под ваши задачи
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит геометрию деталей, материал, требуемую точность и подготовит коммерческое предложение с расчётом оптимальной модели.
Фрезерные станки с ЧПУ по металлу в Омске от компании «ИНКОР»
Компания «ИНКОР» поставляет фрезерные станки с ЧПУ в Омске для высокоточной обработки деталей из стали, чугуна, цветных металлов и сплавов. В каталоге представлен полный спектр оборудования: вертикальные обрабатывающие центры (SVB, SVD серии), горизонтальные центры (HMC-800, HMC-1000), портальные центры (GTM, GTE серии со столом до 3600×8000 мм), горизонтально-расточные станки (CHTEM TK, FEMCO BMC), продольно-фрезерные центры (PRATIC PCD, PYE) и 5-осевые обрабатывающие центры для сложной геометрии.
Фрезерные станки с ЧПУ выполняют все виды операций: фрезерование плоскостей и контуров, сверление, расточку отверстий, нарезание резьбы и зубчатых колёс, обработку 3D-поверхностей. Оборудование оснащается шпинделями BT-40, BT-50, HSK-A63, HSK-A100 с частотой вращения до 20 000 об/мин и мощностью до 45 кВт, инструментальными магазинами на 24–64 позиции, системами ЧПУ Fanuc, Siemens, Mitsubishi.
Мы предлагаем комплексное решение «под ключ»: анализируем ваши детали (геометрия, материал, точность, серия), подбираем оптимальную модель фрезерного станка, разрабатываем технологический процесс, пишем управляющие программы в CAM-системах, поставляем оснастку и инструмент, проводим пусконаладку и обучение персонала. Возможна поставка в лизинг с авансом от 10%. Подобрать фрезерные станки с ЧПУ, дополнительную оснастку и запчасти к ним можно в нашем каталоге. Там указаны все необходимые характеристики и особенности выбранного оборудования. Информацию по ценам, доставке и пусконаладочным работам можно узнать у наших менеджеров.
